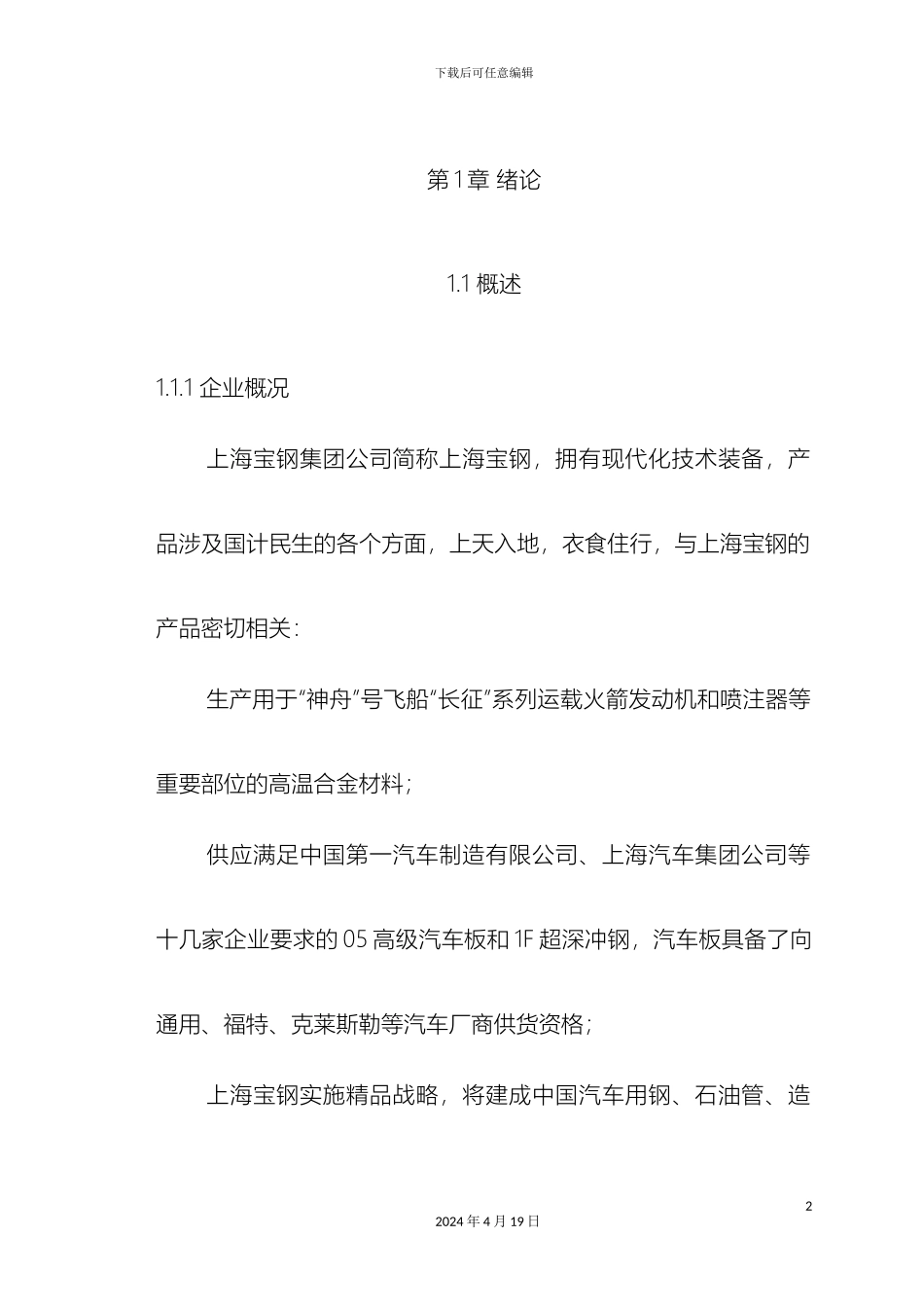

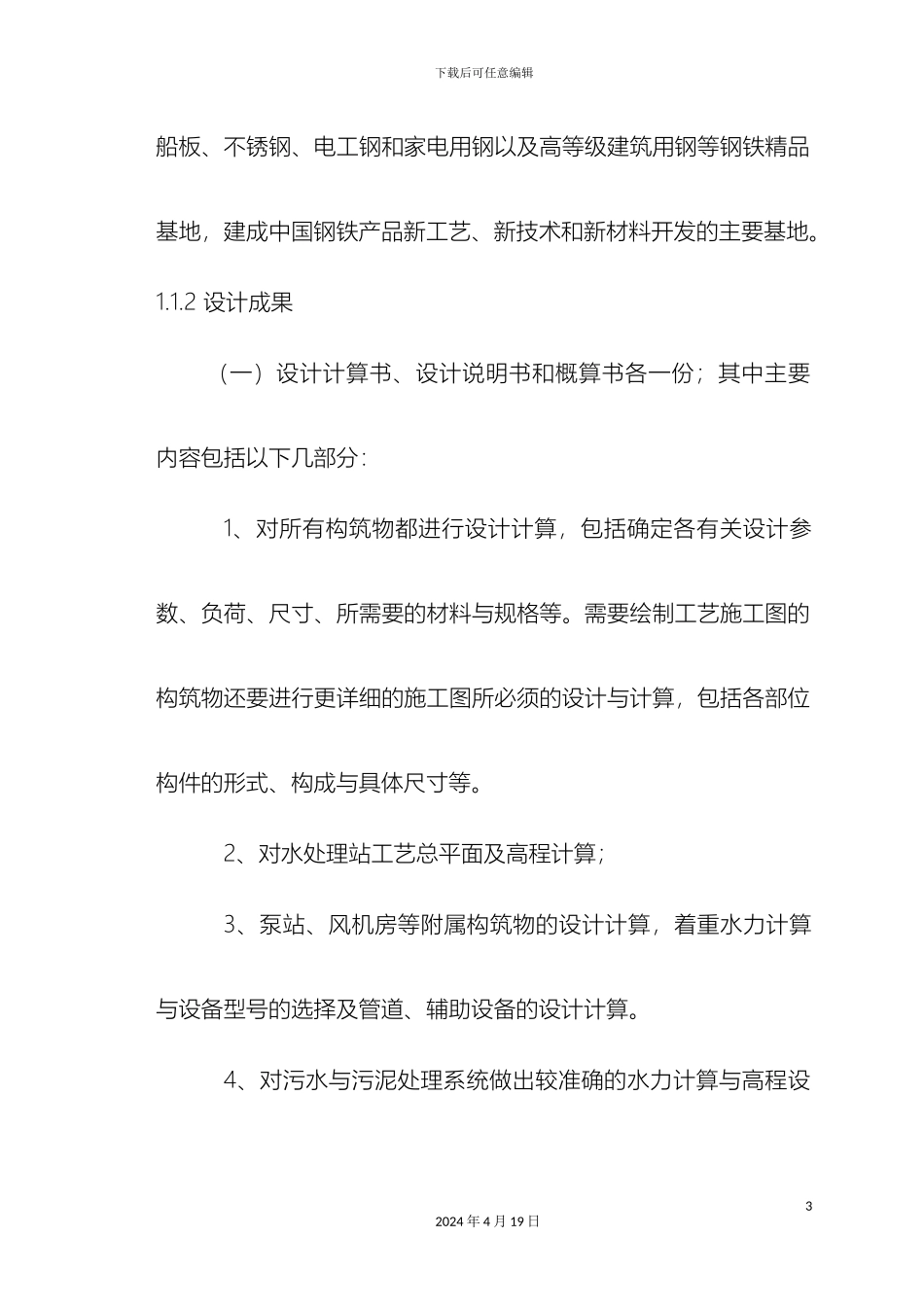

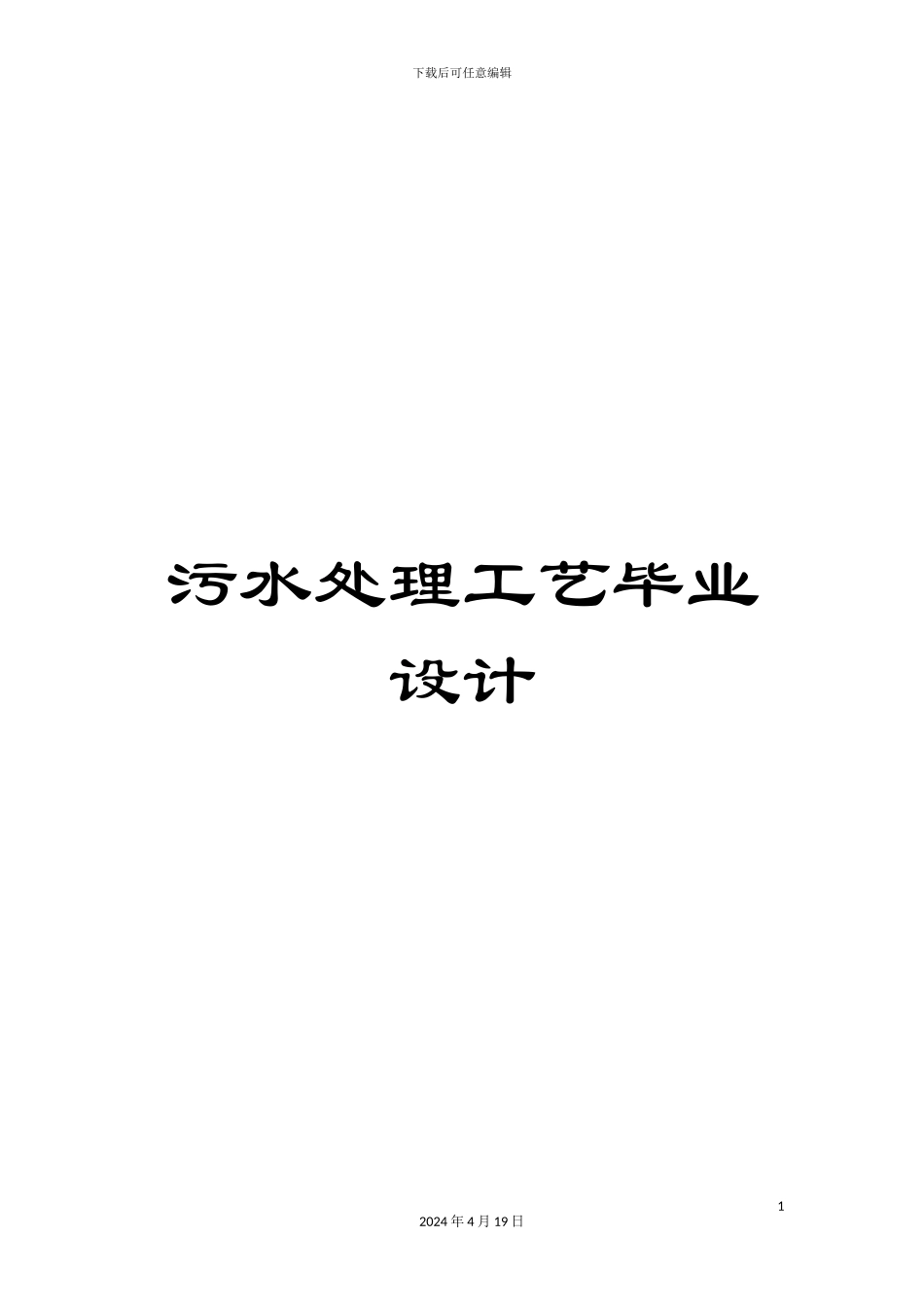

下载后可任意编辑污水处理工艺毕业设计12024 年 4 月 19 日下载后可任意编辑第 1 章 绪论1.1 概述1.1.1 企业概况上海宝钢集团公司简称上海宝钢，拥有现代化技术装备，产品涉及国计民生的各个方面，上天入地，衣食住行，与上海宝钢的产品密切相关：生产用于“神舟”号飞船“长征”系列运载火箭发动机和喷注器等重要部位的高温合金材料；供应满足中国第一汽车制造有限公司、上海汽车集团公司等十几家企业要求的 05 高级汽车板和 1F 超深冲钢，汽车板具备了向通用、福特、克莱斯勒等汽车厂商供货资格；上海宝钢实施精品战略，将建成中国汽车用钢、石油管、造22024 年 4 月 19 日下载后可任意编辑船板、不锈钢、电工钢和家电用钢以及高等级建筑用钢等钢铁精品基地，建成中国钢铁产品新工艺、新技术和新材料开发的主要基地。1.1.2 设计成果（一）设计计算书、设计说明书和概算书各一份；其中主要内容包括以下几部分：1、对所有构筑物都进行设计计算，包括确定各有关设计参数、负荷、尺寸、所需要的材料与规格等。需要绘制工艺施工图的构筑物还要进行更详细的施工图所必须的设计与计算，包括各部位构件的形式、构成与具体尺寸等。2、对水处理站工艺总平面及高程计算；3、泵站、风机房等附属构筑物的设计计算，着重水力计算与设备型号的选择及管道、辅助设备的设计计算。4、对污水与污泥处理系统做出较准确的水力计算与高程设32024 年 4 月 19 日下载后可任意编辑计。5、污水厂要进行概预算与成本分析。（二）设计图纸应绘制 1 号图纸不少于 8—10 张。主要完成下列图纸：1、水处理站工艺总平面 ：1：100～1：500；2．污水与污泥高程图：横向比例可采纳 1：500～1：1000，纵向可采纳 1：50～1：100；3 ．单体构筑物工艺平面及剖面图：1：50～1：200。1.1.3 设计任务1、分析自然现状的排水条件，经济合理的确定城市排水体制。2、确定排水管网的走向和位置，并进行经济比较。 3、确定泵站的数量和规模。4、确定污水构筑物位置和规模。5、进行管网的水力计算。6、确定污水和污泥的处理流程，进行各构筑物的设计计算。42024 年 4 月 19 日下载后可任意编辑7、进行经济概算，成本核算。8、绘制相关图纸1.2 设计资料1.2.1 规划资料在项目建议书阶段， 上海宝钢集团公司有限公司处理水量为1000m3/d，原水水质详见下表。表 1—1 原水水质项目PH 值BOD5(mg/l)CODcr(mg/l)SS(mg/l)油(mg/l)温度(℃)6.5-9.08501800 60...
