沟槽井点降水施工方案模板

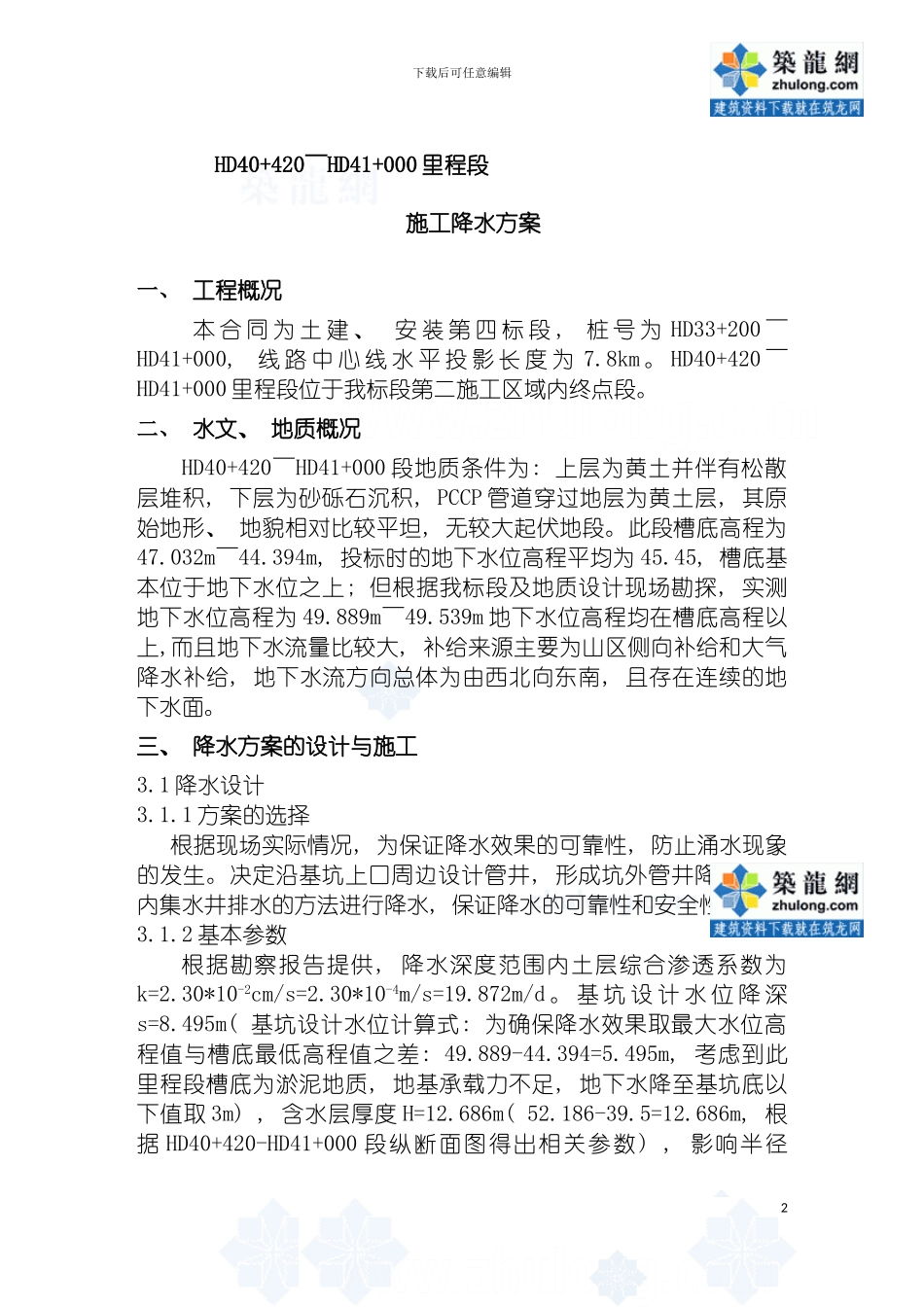

下载后可任意编辑沟槽井点降水施工方案1下载后可任意编辑HD40+420～HD41+000 里程段 施工降水方案一、 工程概况本 合 同 为 土 建 、 安 装 第 四 标 段 , 桩 号 为 HD33+200 ～HD41+000, 线 路 中 心 线 水 平 投 影 长 度 为 7.8km 。 HD40+420 ～HD41+000 里程段位于我标段第二施工区域内终点段。二、 水文、 地质概况HD40+420～HD41+000 段地质条件为: 上层为黄土并伴有松散层堆积, 下层为砂砾石沉积, PCCP 管道穿过地层为黄土层, 其原始地形、 地貌相对比较平坦, 无较大起伏地段。此段槽底高程为47.032m～44.394m, 投标时的地下水位高程平均为 45.45, 槽底基本位于地下水位之上; 但根据我标段及地质设计现场勘探, 实测地下水位高程为 49.889m～49.539m 地下水位高程均在槽底高程以上,而且地下水流量比较大, 补给来源主要为山区侧向补给和大气降水补给, 地下水流方向总体为由西北向东南, 且存在连续的地下水面。三、 降水方案的设计与施工3.1 降水设计3.1.1 方案的选择根据现场实际情况, 为保证降水效果的可靠性, 防止涌水现象的发生。决定沿基坑上口周边设计管井, 形成坑外管井降水, 坑内集水井排水的方法进行降水, 保证降水的可靠性和安全性。3.1.2 基本参数根据勘察报告提供, 降水深度范围内土层综合渗透系数为k=2.30*10-2cm/s=2.30*10-4m/s=19.872m/d 。 基 坑 设 计 水 位 降 深s=8.495m( 基坑设计水位计算式: 为确保降水效果取最大水位高程值与槽底最低高程值之差: 49.889-44.394=5.495m, 考虑到此里程段槽底为淤泥地质, 地基承载力不足, 地下水降至基坑底以下值取 3m) , 含水层厚度 H=12.686m( 52.186-39.5=12.686m, 根据 HD40+420-HD41+000 段纵断面图得出相关参数) , 影响半径2下载后可任意编辑。3.1.3 基坑的涌水量( Q) 的计算根据等代大井法估算了该基坑的涌水量, 估算时采纳下式: 式中 —— 基坑口等效半径的计算为: 0.29*(a+b)=0.29*( 8*2+13.1+580)=176.6 m计算结果: ( ) 3.1.4 单井出水量( q) 及降水井个数( ) 的计算根据水泵抽水功率出水量计算=65*πd* * 式中 ——管井单井出水量( ) ——管井进水部分长度, 取 5( ) d——水泵抽水管半径( m) , 4 寸泵抽水, 取 13cm——含水层渗透系数, k=2.30*10-4m/s=19.872m/d计算结果: 。降水井个数: 34( 口) , 考虑到地下水比较大及雨季的影响, ...
