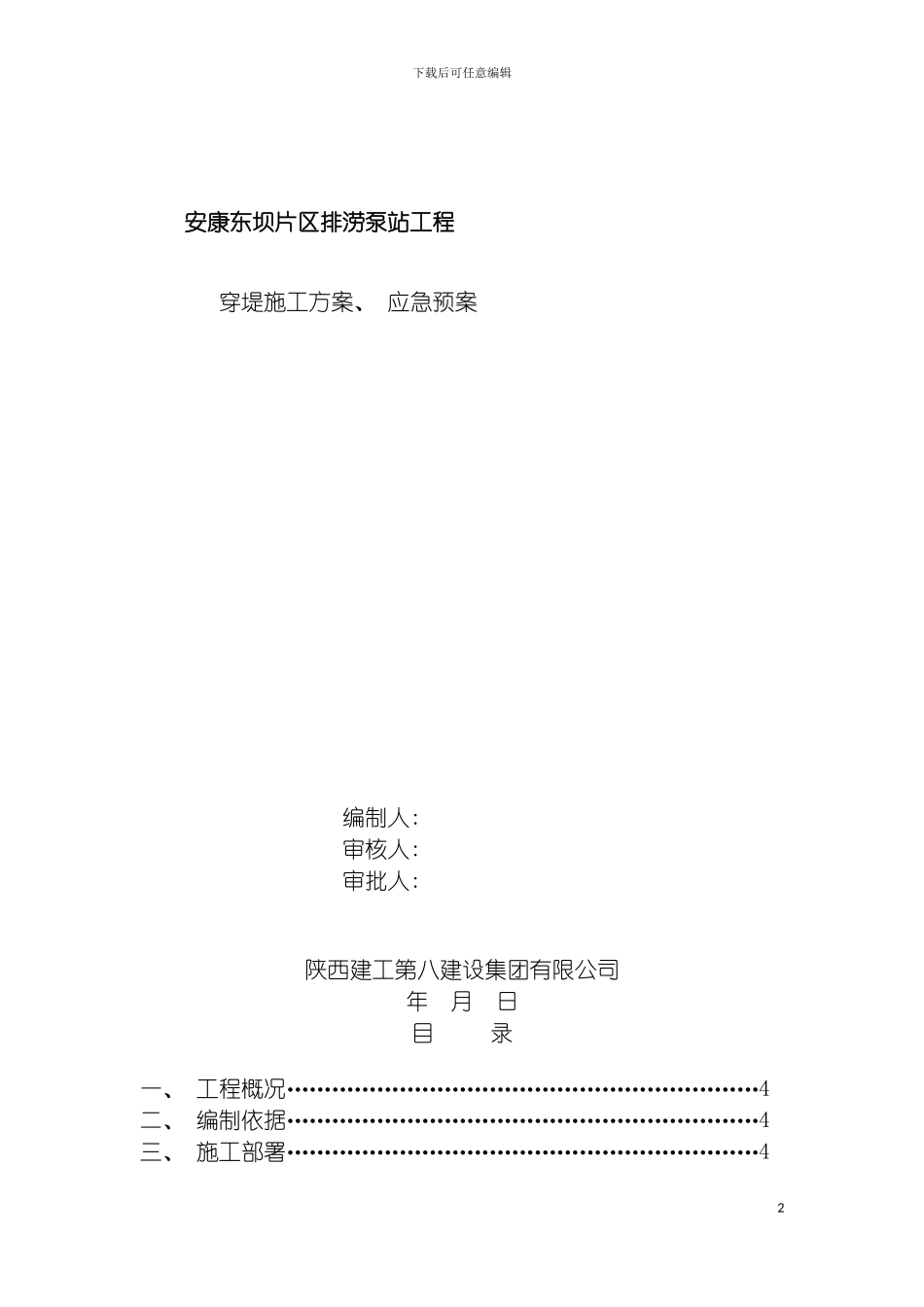

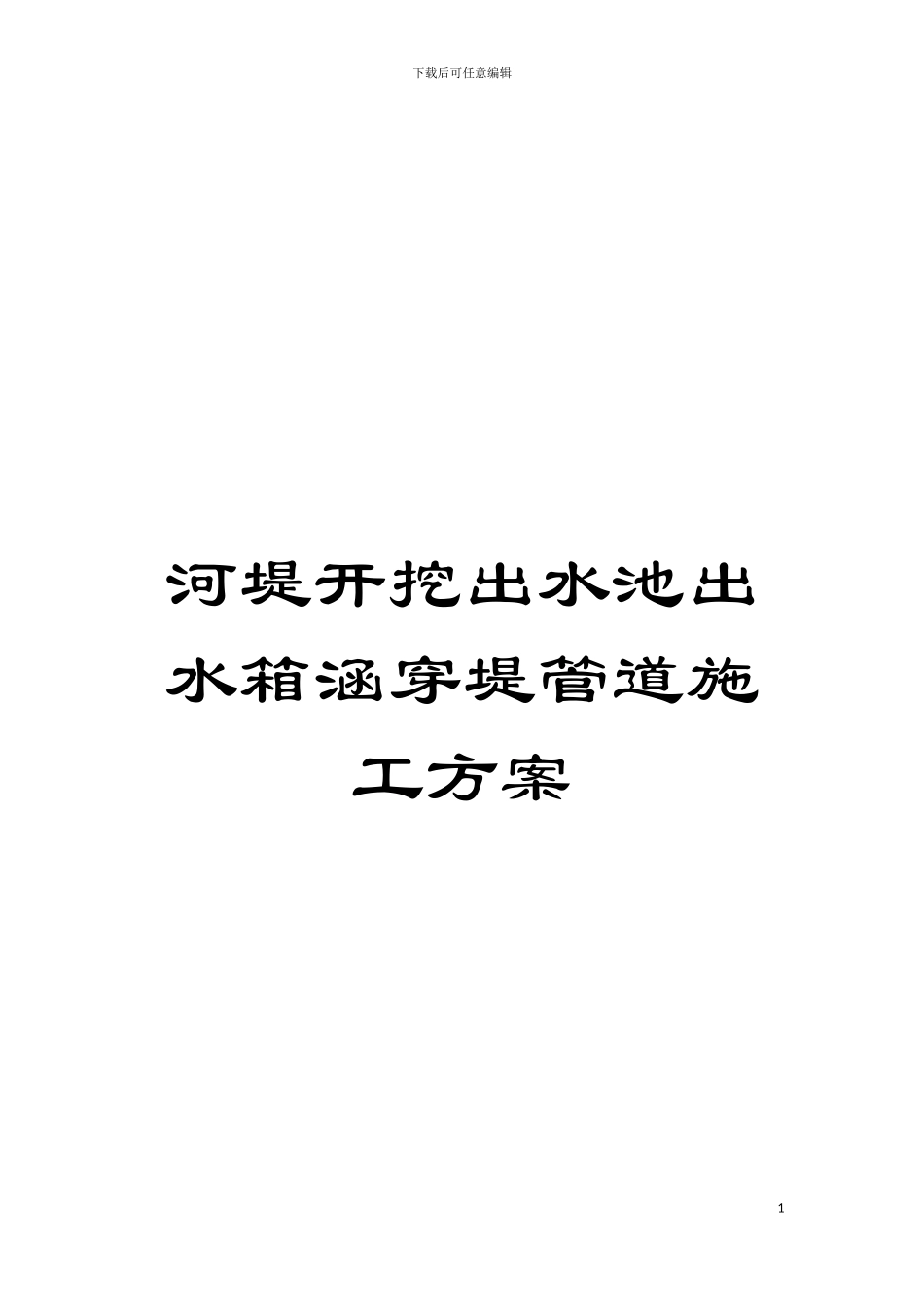

下载后可任意编辑河堤开挖出水池出水箱涵穿堤管道施工方案1下载后可任意编辑 安康东坝片区排涝泵站工程穿堤施工方案、 应急预案编制人: 审核人: 审批人: 陕西建工第八建设集团有限公司年 月 日目 录一、 工程概况………………………………………………………4二、 编制依据………………………………………………………4三、 施工部署………………………………………………………42下载后可任意编辑四、 主要施工方案…………………………………………………10五、 主要施工管理计划………………………………………… 25六、 雨季施工措施……………………………………………… 27七、 安全管理计划……………………………………………… 29八、 环境保护与文明施工…………………………………… …29九、 河堤汉江堤坝施工应急预案…………………………… …31一、 工程概况安康东坝片区排涝泵站位于安康市江南东坝片区, 东坝内环路以南 90.0—96.0 米, 安远大道以东 150.0—326.0 米处, 东西向长度 176.0—195.0 米南北向宽度 85.0—94.0 米总用地面积约 25.0亩, 泵站选址位置现状地面高程 236.50—242.73, 建成后地面竖向高程控制在 246.30—247.90 米泵站规模: 泵站总流域面积 365ha, 总设计流量 Q=18.00m /s³提升流量 Q=13.50m /s, ³设计扬程 20.00 米。泵站厂区设计主要地上建筑物有综合楼与提升泵站, 主要地下构3下载后可任意编辑筑物包括汇水井, 闸门井, 进水箱涵, 格栅间, 调蓄池, 水泵间, ( 调蓄池容积 V=13800m ) ³、 出水池等。泵站防洪标准: 设计排涝泵站为中型泵站, 主要建筑物级别为 3级, 次要建筑物级别为 4 级, 泵站建筑物设计防洪标准为 30 年, 校核标准为 1 。泵站工艺: 汇水井, 闸门井, 格栅间, 格栅间进水箱涵, 格栅间汇水井, 栅渠, 沉砂区, 沉砂槽, 防水雨棚, 除渣机粗细格栅, 格栅间及调蓄池排空泵。排涝安装工程: 在水泵间设计采纳 8 台水泵( , 均采纳混流泵, 6台大泵管径 DN=1400mm) , 2 台小泵( DN=1000mm) ; 泵站出水设施包括水泵出水管, 橡胶接头, 排气阀, 真空破坏器, 清扫口, 出水池, 出水箱涵, 管边出水口等。设计水泵出口全部采纳外缠绕聚乙烯内环氧防腐钢管( TPEP) 加强 级 防 腐 层 , 钢 材 材 质 Q=345-B, 壁 厚 t=16mm, 耐 压 等 级pn1.0mpa, 管边接口采纳内衬不锈钢焊接接...
