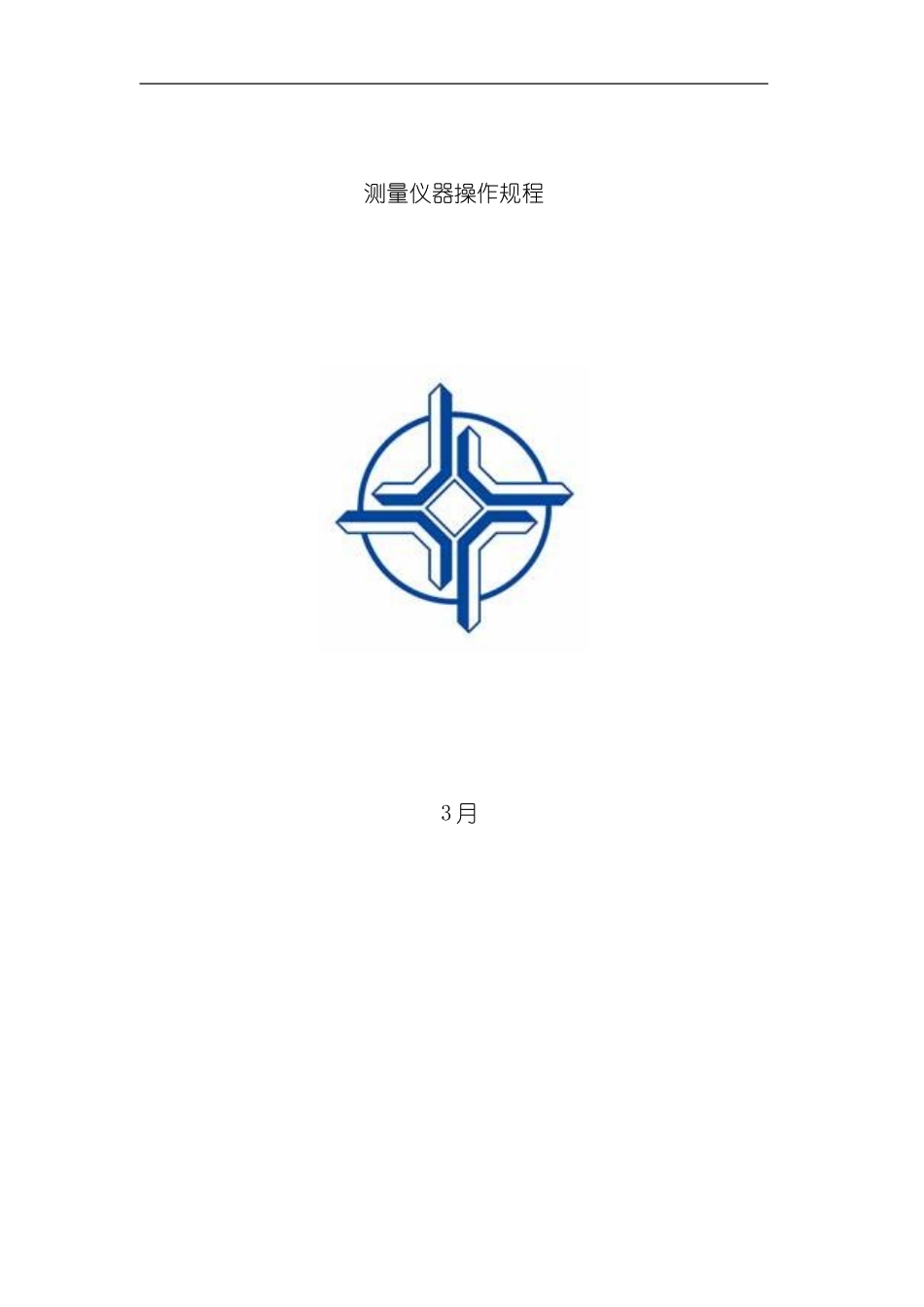

测量仪器操作规程样本

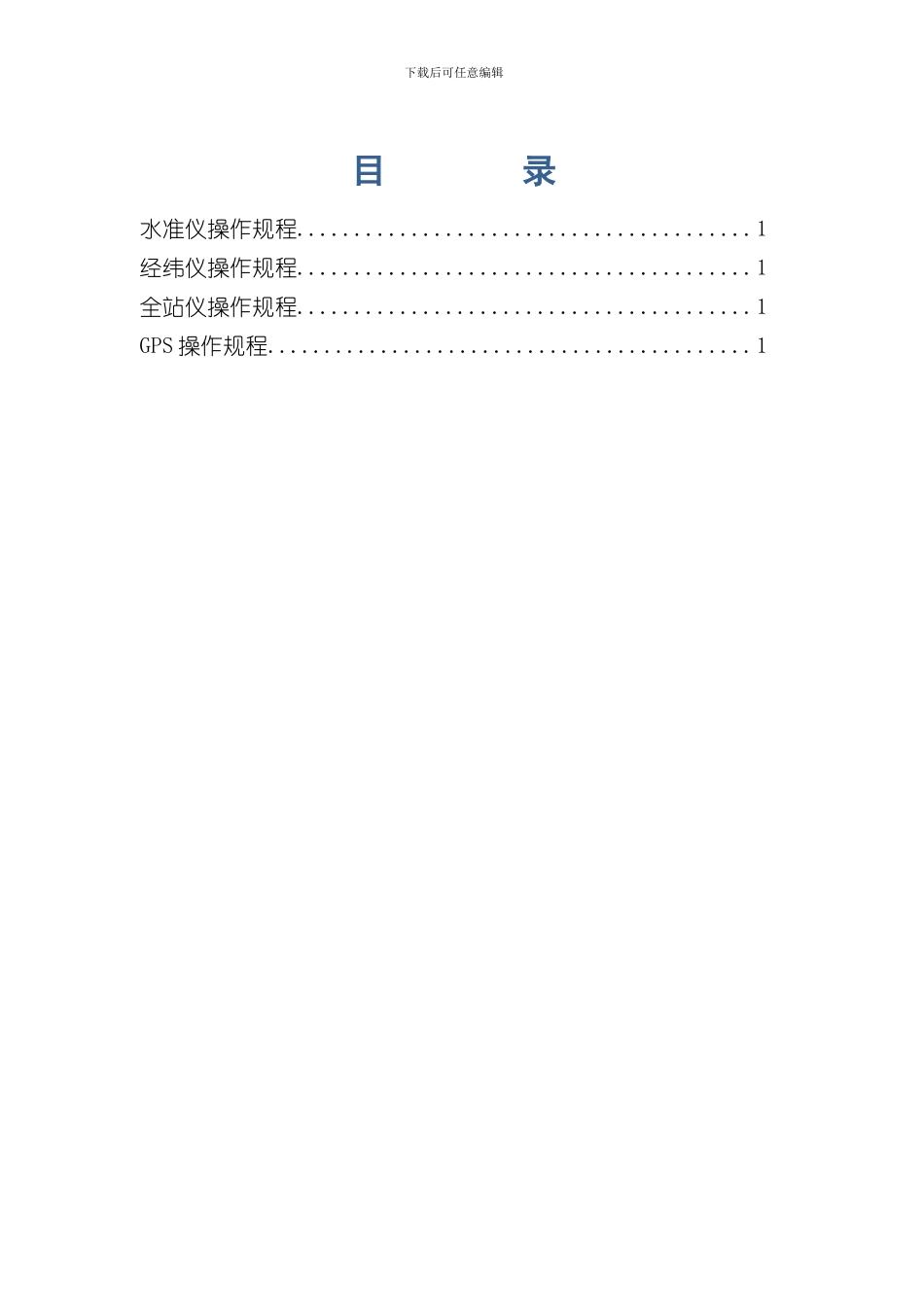

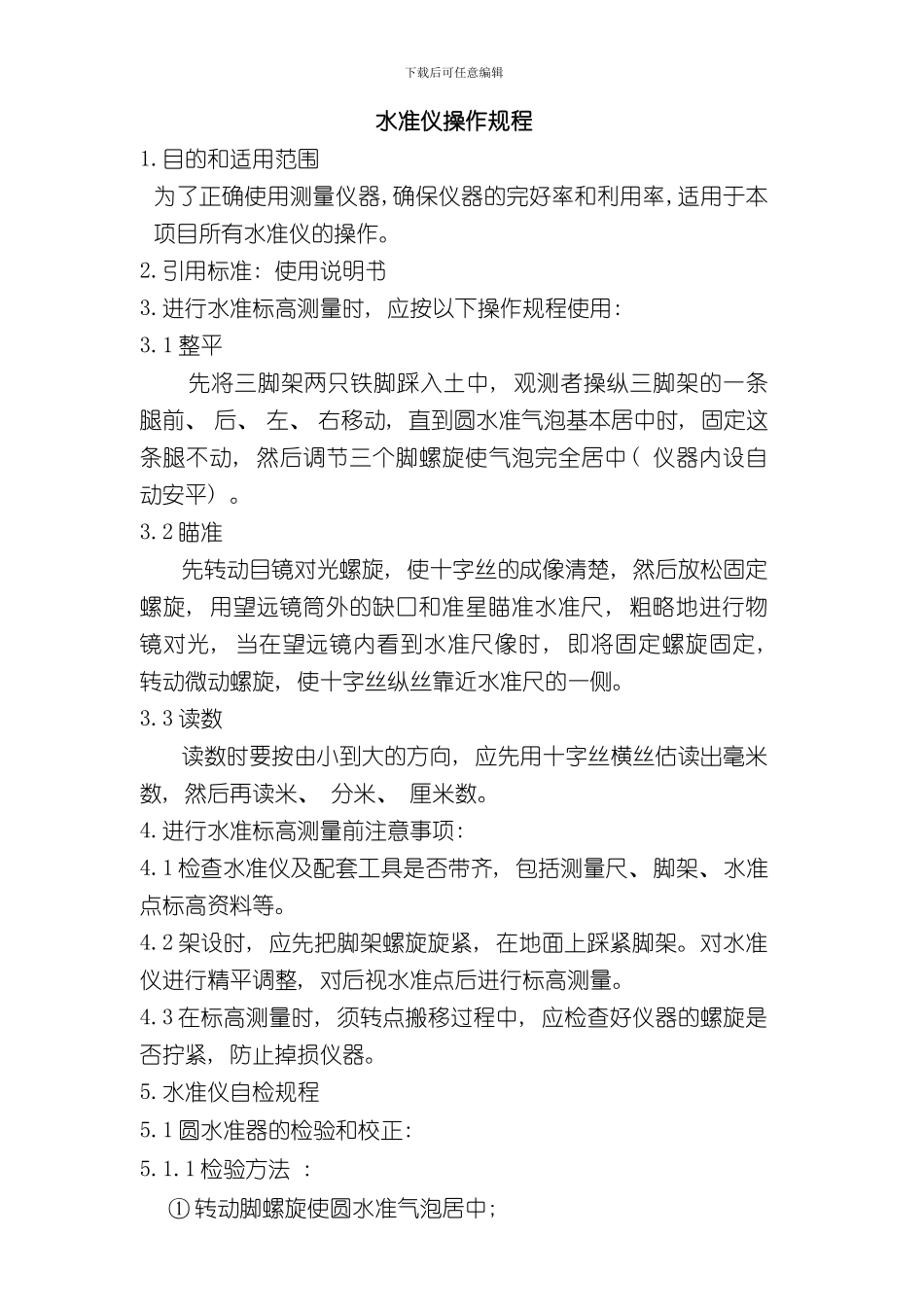

测量仪器操作规程 3 月下载后可任意编辑目 录水准仪操作规程........................................1经纬仪操作规程........................................1全站仪操作规程........................................1GPS 操作规程...........................................1下载后可任意编辑水准仪操作规程1.目的和适用范围为了正确使用测量仪器,确保仪器的完好率和利用率,适用于本项目所有水准仪的操作。2.引用标准: 使用说明书3.进行水准标高测量时, 应按以下操作规程使用: 3.1 整平 先将三脚架两只铁脚踩入土中, 观测者操纵三脚架的一条腿前、 后、 左、 右移动, 直到圆水准气泡基本居中时, 固定这条腿不动, 然后调节三个脚螺旋使气泡完全居中( 仪器内设自动安平) 。3.2 瞄准先转动目镜对光螺旋, 使十字丝的成像清楚, 然后放松固定螺旋, 用望远镜筒外的缺口和准星瞄准水准尺, 粗略地进行物镜对光, 当在望远镜内看到水准尺像时, 即将固定螺旋固定, 转动微动螺旋, 使十字丝纵丝靠近水准尺的一侧。3.3 读数读数时要按由小到大的方向, 应先用十字丝横丝估读出毫米数, 然后再读米、 分米、 厘米数。4.进行水准标高测量前注意事项: 4.1 检查水准仪及配套工具是否带齐, 包括测量尺、 脚架、 水准点标高资料等。4.2 架设时, 应先把脚架螺旋旋紧, 在地面上踩紧脚架。对水准仪进行精平调整, 对后视水准点后进行标高测量。4.3 在标高测量时, 须转点搬移过程中, 应检查好仪器的螺旋是否拧紧, 防止掉损仪器。5.水准仪自检规程5.1 圆水准器的检验和校正: 5.1.1 检验方法 : ① 转动脚螺旋使圆水准气泡居中; 下载后可任意编辑 ② 将仪器旋转 180 度, 如气泡居中, 则正常, 否则需校正。5.1.2 校正方法: ①首先整平仪器, 使圆水准气泡居中, 旋转 180 度, 调整脚螺旋, 使气泡退回到偏离量的一半; ②松开圆水准仪的固定螺旋, 用拔针, 拔动圆水准器的校正螺丝, 使气泡居中; 重复第②步直到, 仪器转到任何位置, 圆水准气液始终居中。5.2I 角的检验与校正5.2.1 检验方法: ①在平坦地面上选取相距 100m 的高差为 ΔHA、 ΔHB 两点; ②将水准仪置于 A、 B 两点之间,在距 A 或 B 点,1m 处测其高差ΔH′③若 ΔH=ΔH′则正常, 否则需校正。5.2.2 校正方法: ① 将需校正的仪器整平置于 A、 B 之间的 A 端或 B 端, 在 A 尺上读出 a1;② 然后读出 B ...
