海尔模具试模前和出厂前检验标准样本

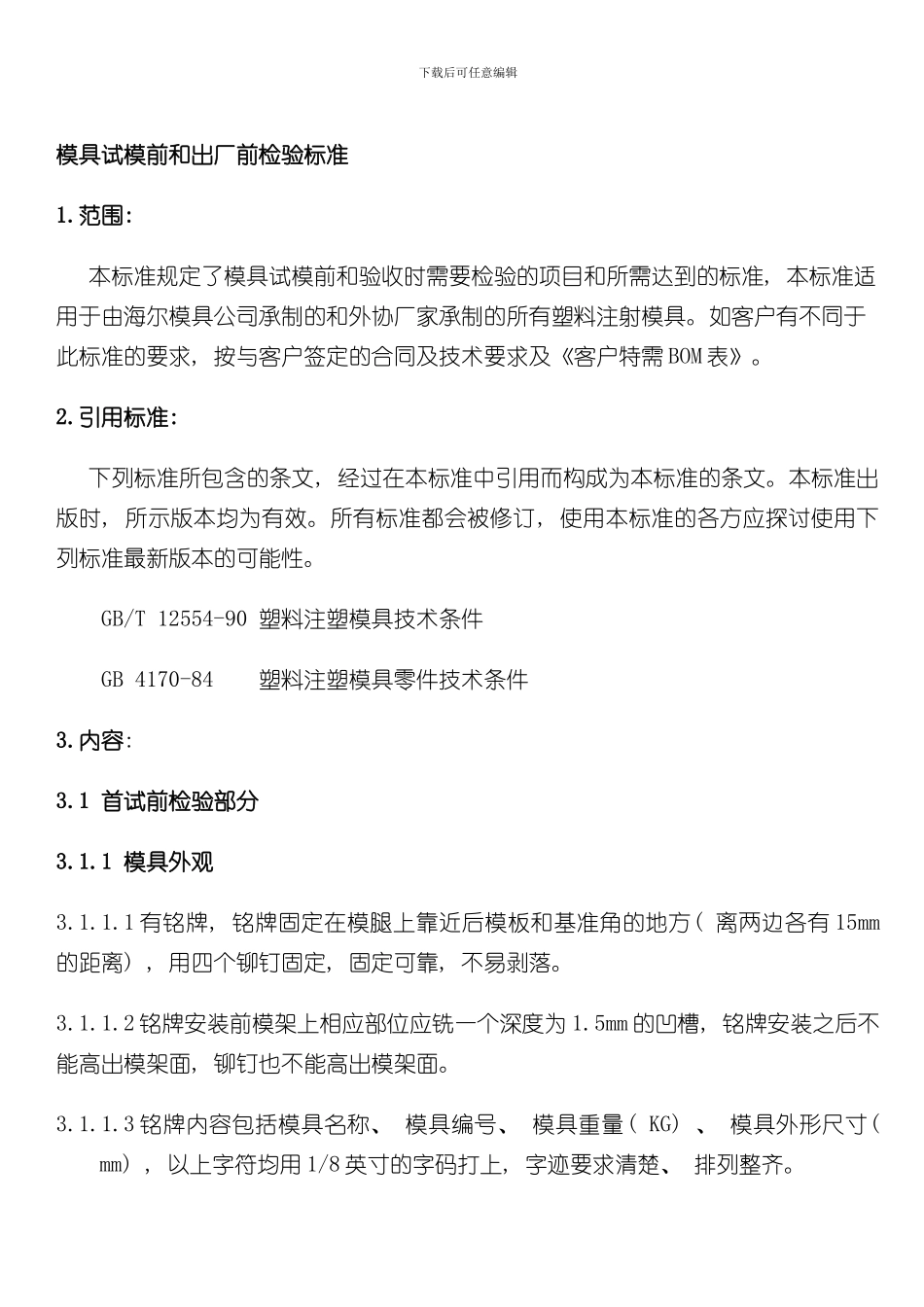

下载后可任意编辑下载后可任意编辑模具试模前和出厂前检验标准青岛海尔模具有限公司前 言模具试模前和出厂前检验标准由海尔模具公司根据模具试模前和验收检验的要求制定, 因现无有关上级标准, 特制定此企业标准, 以做为模具检验的依据。本标准内容参照国家标准和机械工业部标准制定。在有关上级标准发布实施后本标准将自动废止或视情况修订后重新发布实施。本标准发布后, 以前的模具试模前检验和验收标准自动废止。本标准于 11 月 03 日发布; 本标准于 11 月 07 日实施; 本标准于 6 月 18 日第一次更改; 本标准主要起草单位: 海尔模具公司质量中心; 本标准主要起草人: 李伟祖; 本标准由模具质量中心负责解释。下载后可任意编辑模具试模前和出厂前检验标准1.范围: 本标准规定了模具试模前和验收时需要检验的项目和所需达到的标准, 本标准适用于由海尔模具公司承制的和外协厂家承制的所有塑料注射模具。如客户有不同于此标准的要求, 按与客户签定的合同及技术要求及《客户特需 BOM 表》。2.引用标准: 下列标准所包含的条文, 经过在本标准中引用而构成为本标准的条文。本标准出版时, 所示版本均为有效。所有标准都会被修订, 使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 12554-90 塑料注塑模具技术条件 GB 4170-84 塑料注塑模具零件技术条件3.内容: 3.1 首试前检验部分3.1.1 模具外观3.1.1.1 有铭牌, 铭牌固定在模腿上靠近后模板和基准角的地方( 离两边各有 15mm的距离) , 用四个铆钉固定, 固定可靠, 不易剥落。3.1.1.2 铭牌安装前模架上相应部位应铣一个深度为 1.5mm 的凹槽, 铭牌安装之后不能高出模架面, 铆钉也不能高出模架面。3.1.1.3 铭牌内容包括模具名称、 模具编号、 模具重量( KG) 、 模具外形尺寸( mm) , 以上字符均用 1/8 英寸的字码打上, 字迹要求清楚、 排列整齐。下载后可任意编辑3.1.1.4 冷 却 水 嘴 原 则 上 均 用 塑 料 快 插 水 嘴 , Φ10 管 , 规 格 可 为 RP1/8” 、 RP1/4”、 RP3/8”。如合同有特别要求, 按合同。3.1.1.5 冷却水嘴原则上不能伸出模架表面, 水嘴头部凹进外表面不得大于 3mm, 避空孔直径可为 Φ25、 Φ30、 Φ35mm, 孔外沿有倒角, 倒角大于 1.5X45。3.1.1.6 冷却水嘴必须有进出标记, 进水为 IN, 出水为 OUT, IN、 OUT 后加顺序号, 如 IN1、 OUT1。英文字符和数字为大写...
