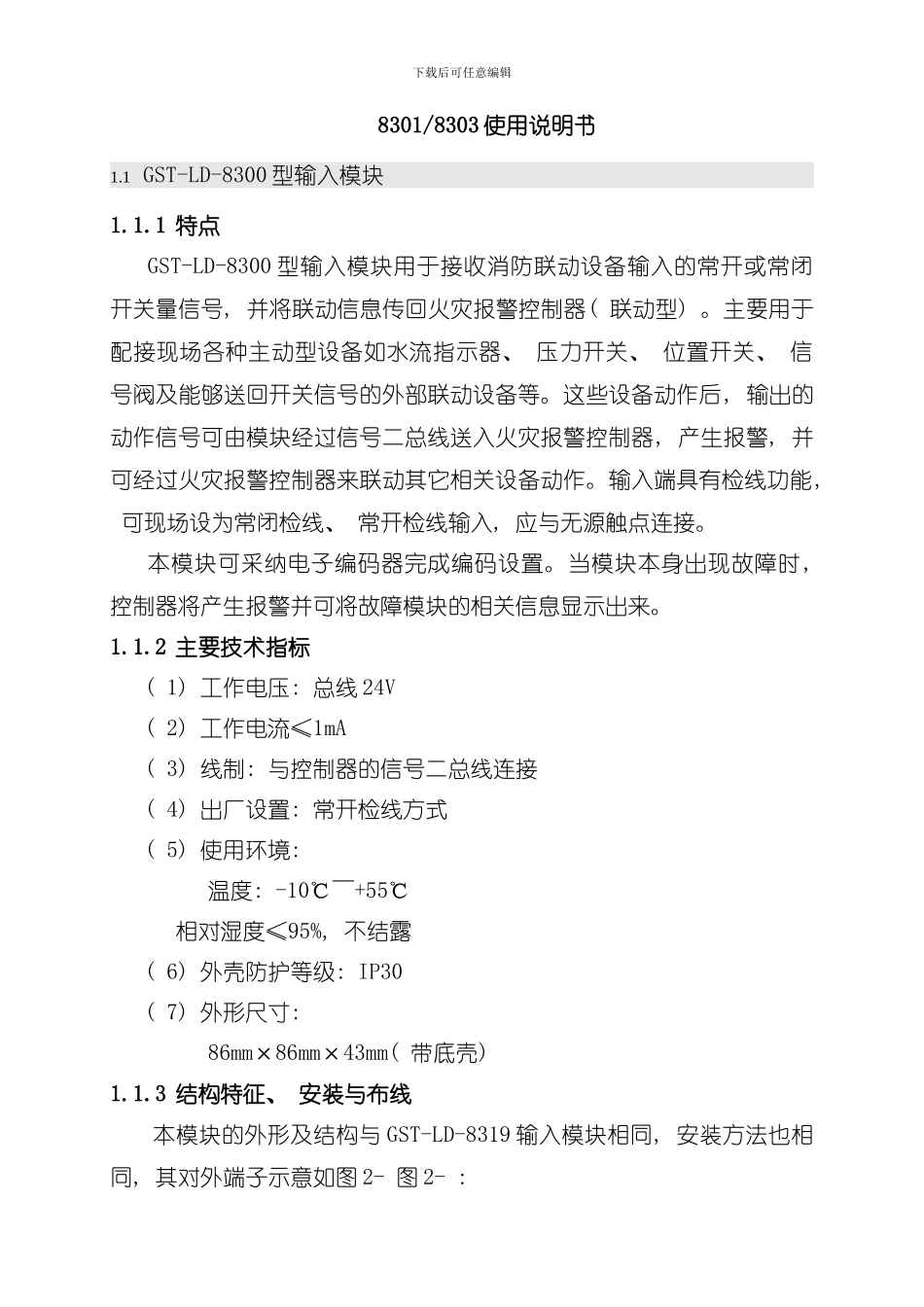

下载后可任意编辑8301/8303 使用说明书1.1 GST-LD-8300 型输入模块1.1.1 特点GST-LD-8300 型输入模块用于接收消防联动设备输入的常开或常闭开关量信号, 并将联动信息传回火灾报警控制器( 联动型) 。主要用于配接现场各种主动型设备如水流指示器、 压力开关、 位置开关、 信号阀及能够送回开关信号的外部联动设备等。这些设备动作后, 输出的动作信号可由模块经过信号二总线送入火灾报警控制器, 产生报警, 并可经过火灾报警控制器来联动其它相关设备动作。输入端具有检线功能, 可现场设为常闭检线、 常开检线输入, 应与无源触点连接。本模块可采纳电子编码器完成编码设置。当模块本身出现故障时, 控制器将产生报警并可将故障模块的相关信息显示出来。1.1.2 主要技术指标 ( 1) 工作电压: 总线 24V ( 2) 工作电流≤1mA ( 3) 线制: 与控制器的信号二总线连接 ( 4) 出厂设置: 常开检线方式 ( 5) 使用环境: 温度: -10℃～+55℃ 相对湿度≤95%, 不结露 ( 6) 外壳防护等级: IP30 ( 7) 外形尺寸: 86mm×86mm×43mm( 带底壳) 1.1.3 结构特征、 安装与布线本模块的外形及结构与 GST-LD-8319 输入模块相同, 安装方法也相同, 其对外端子示意如图 2- 图 2- : 下载后可任意编辑图 2- 其中: Z1、 Z2: 与控制器信号二总线连接的端子I、 G: 与设备的无源常开触点( 设备动作闭合报警型) 连接; 也可经过电子编码器设置为常闭输入布线要求: 信号总线 Z1、 Z2 采纳阻燃 RVS 型双绞线, 截面积≥1.0mm2; I、 G 采纳阻燃 RV 软线, 截面积≥1.0mm2。1.1.4 应用方法模块输入端假如设置为”常闭检线”状态输入, 模块输入线末端( 远离模块端) 必须串联一个 4.7kΩ 的终端电阻; 模块输入端假如设置为”常开检线”状态输入, 模块输入线末端( 远离模块端) 必须并联一个 4.7kΩ 的终端电阻。GST-LD-8300 输入模块与现场设备的接线: a. 模 块 与 具 有 常 开 无 源 触 点 的 现 场 设 备 连 接 方 法 如 Error:Reference source not found 所示。模块输入设定参数设为常开检线。下载后可任意编辑图 2- b. 模 块 与 具 有 常 闭 无 源 触 点 的 现 场 设 备 连 接 方 法 如 Error:Reference source not found 所示, 模块输入设定参数设为常闭检线。图 2- 1.2 GST-LD-8301 型输入/输出模块1.2.1 特点此模块用于现场...
