渐开线齿轮参数测量实验指导书样本

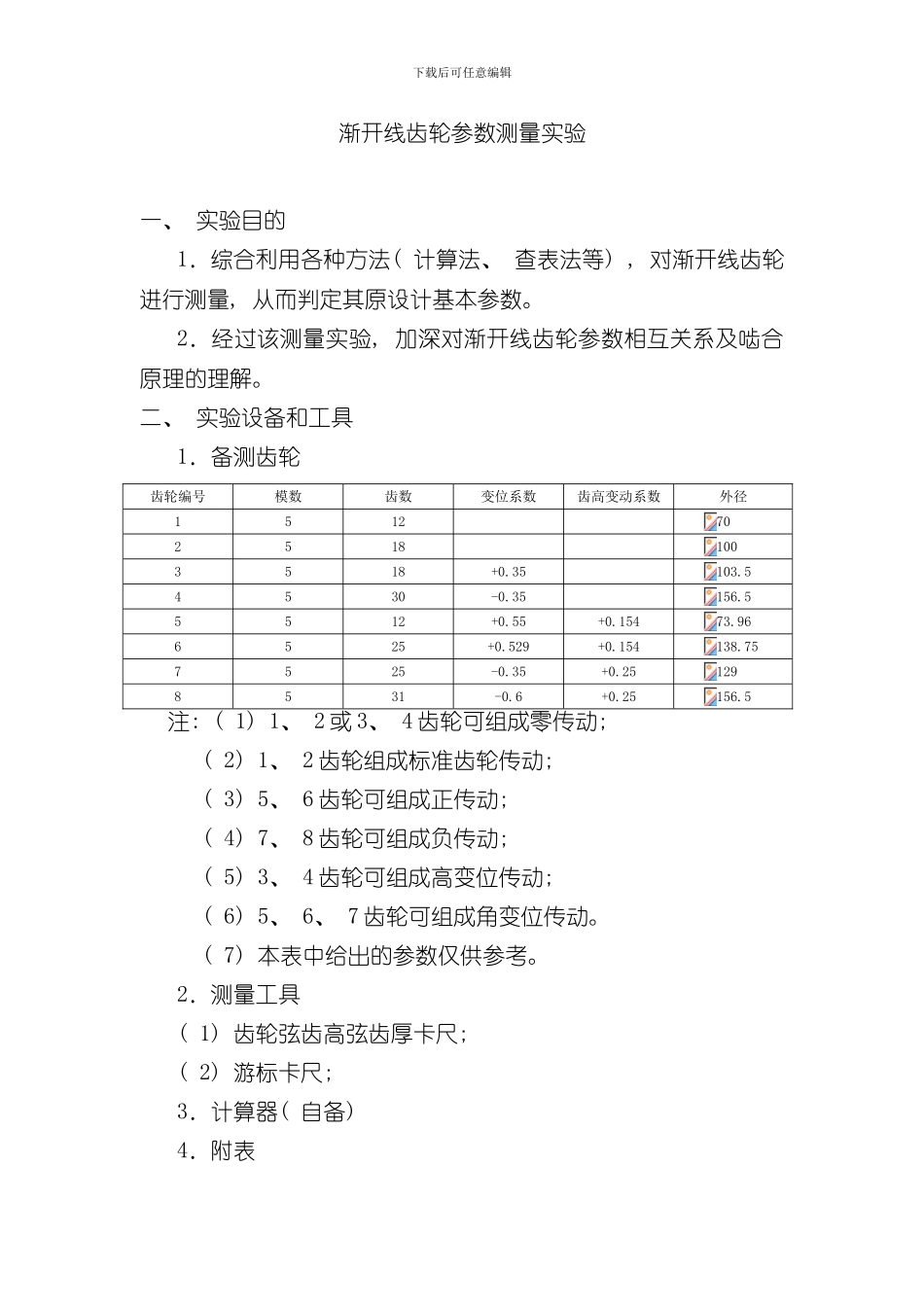

下载后可任意编辑渐开线齿轮参数测量实验一、 实验目的1．综合利用各种方法( 计算法、 查表法等) , 对渐开线齿轮进行测量, 从而判定其原设计基本参数。2．经过该测量实验, 加深对渐开线齿轮参数相互关系及啮合原理的理解。二、 实验设备和工具1．备测齿轮齿轮编号模数齿数变位系数齿高变动系数外径15127025181003518+0.35103.54530-0.35156.55512+0.55+0.15473.966525+0.529+0.154138.757525-0.35+0.251298531-0.6+0.25156.5注: ( 1) 1、 2 或 3、 4 齿轮可组成零传动; ( 2) 1、 2 齿轮组成标准齿轮传动; ( 3) 5、 6 齿轮可组成正传动; ( 4) 7、 8 齿轮可组成负传动; ( 5) 3、 4 齿轮可组成高变位传动; ( 6) 5、 6、 7 齿轮可组成角变位传动。 ( 7) 本表中给出的参数仅供参考。2．测量工具( 1) 齿轮弦齿高弦齿厚卡尺; ( 2) 游标卡尺; 3．计算器( 自备) 4．附表下载后可任意编辑三、 实验原理及步骤渐开线齿轮参数测量, 就是根据备测齿轮实物经过相应的测量方法, 判定出它的原设计的基本参数。这些基本参数主要是模数 ( 或径节) 、 压力角、 齿数、 齿顶高系数、 顶隙系数、 变位系数( 移距系数) 、 齿高变动系数等。由于齿轮所采纳的标准制度各不相同, 有时还遇到采纳短齿齿形、 变位齿轮, 需要测量的参数很多, 因此齿轮测量是一项比较复杂的工作。可是各种齿轮标准制度, 都是规定以模数( 或径节) 作为齿轮其它参数和尺寸的计算依据, 因此首先要准确地判定模数( 或径节) 的大小; 同时压力角是决定齿形的基本参数, 因此也要准确判定。一般齿轮参数测量的步骤大致如下: ( 1) 数出齿数; ( 2) 测量模数模数 ( 或径节) 、 判定压力角; ( 3) 测定齿顶高系数; ( 4) 测量顶隙系数; ( 5) 测定变位( 移距) 系数; ( 6) 测定齿高变动系数。1．压力角的判定及模数的测量( 1) 压力角的初步判定当前国际上一般采纳模数制和径节制这两种齿轮标准制度。这两种制度所采纳的下载后可任意编辑压力角一般分别为 200和。首先经过观察 图 1 被测齿轮齿的形状, 假如齿廓弯曲一些, 齿槽根部狭窄而圆弧大, 就能够判定是模数制, 其压力角为 200, 如图 1-a 所示, 假如齿廓曲线平直一些, 齿槽根部较宽而圆弧小, 就能够判定是径节制的、 压力角为, 如图 1-b 所示。同时还能够进一步分辨它的齿形, 假如细长就属于标准齿形, , 如图 1-c ,假如短...
