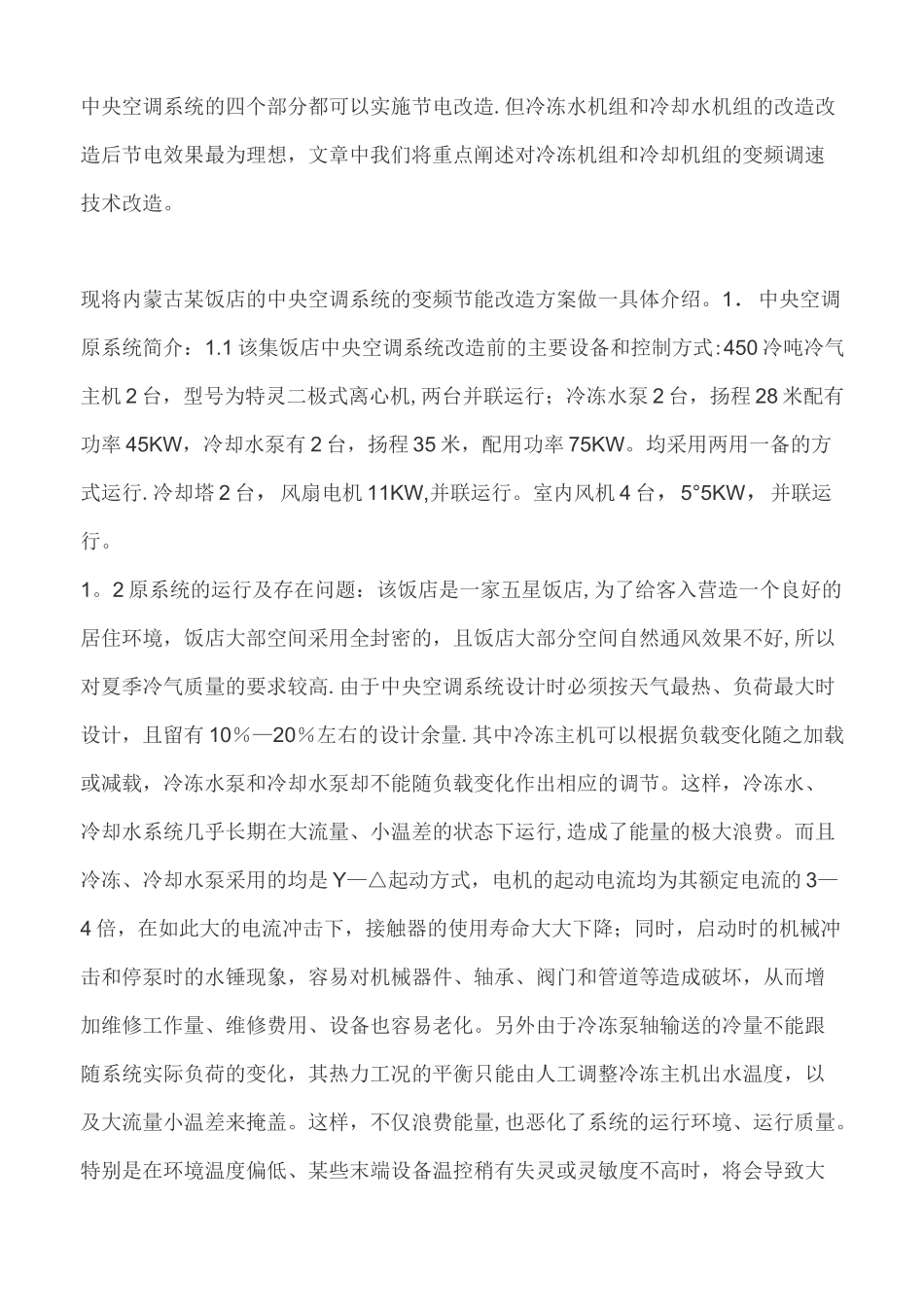

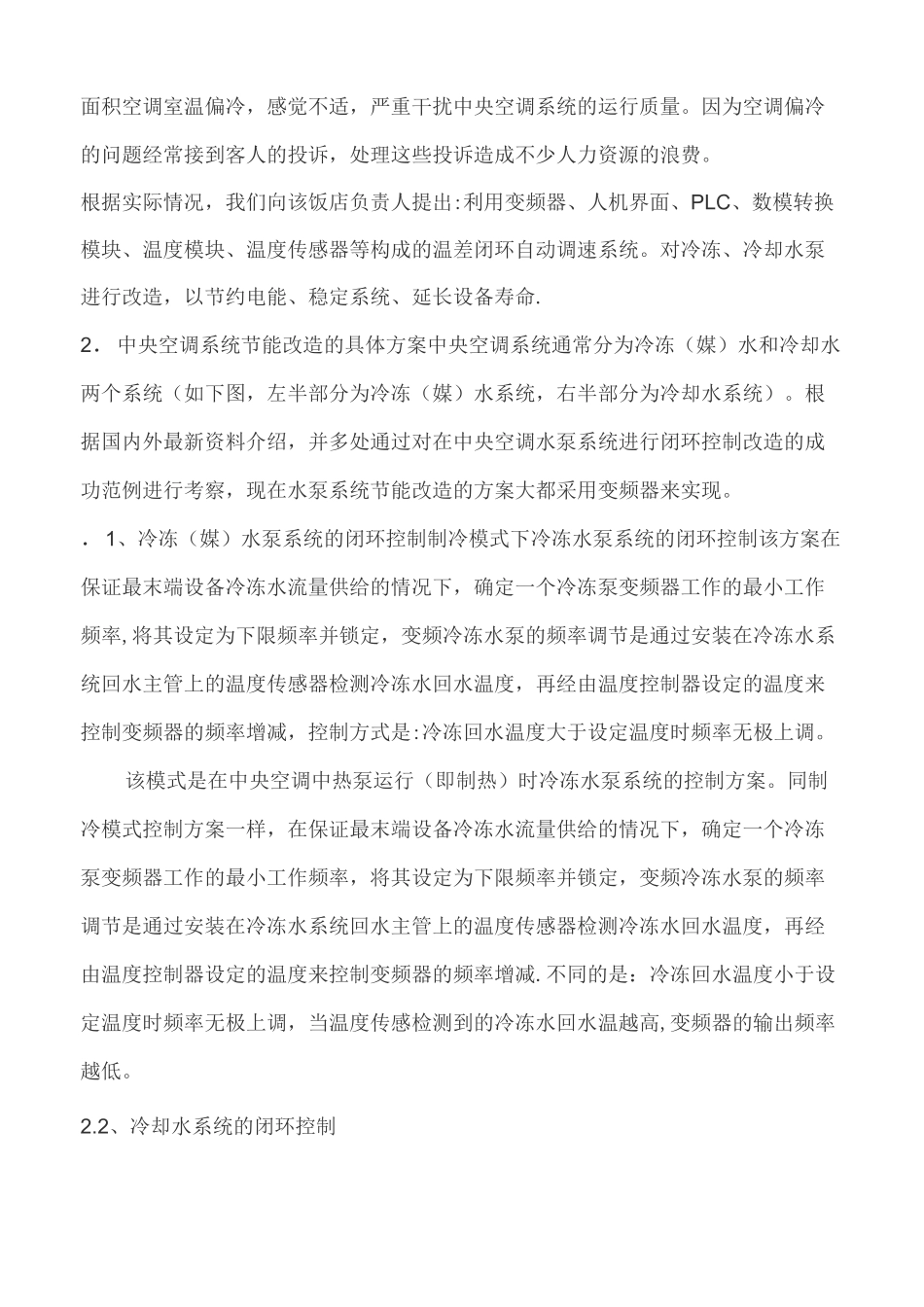

三、中央空调系统构成及工作原理1、冷冻机组:通往各个房间的循环水由冷冻机组进行“内部热交换"作用，使冷冻水降温为 5~7C.并通过循环水系统向各个空调点提供外部热交换源。内部热交换产生的热量，通过冷却水系统在冷却塔中向空气中排放。内部热交换系统是中央空调的“制冷源”.2、冷冻水塔：用于为冷冻机组提供“冷却水”。3、“外部热交换”系统:由两个循环水系统组成：⑴、冷冻水循环系统由冷冻泵及冷冻管道组成。从冷冻机组流出的冷冻水由冷冻泵加压送入冷冻水管道，在各个房间内进行热交换，带走房间内的热量，使房间内的温度下降。⑵、冷却水循环系统由冷却泵、冷却水管道及冷却塔组成。冷冻机组进行热交换，使水温冷却的同时,必将释放大量的热量，该热量被冷却水吸收,使冷却水温度升高,冷却泵将升了温的冷却水压入水塔，使之在冷却塔中与大气进行热交换，然后再将降了温的冷却水，送回到冷冻机组，如此不断循环，带走冷冻机组成释放的热量。4、冷却风机⑴、室内风机：安装于所有需要降温的房间内，用于将由冷冻水冷却了的冷空气吹入房间，加速房间内的热交换;⑵、冷却塔风机用于降低冷却塔中的水温，加速将“回水"带回的热量散发到大气中去。中央空调系统的四个部分都可以实施节电改造.但冷冻水机组和冷却水机组的改造改造后节电效果最为理想，文章中我们将重点阐述对冷冻机组和冷却机组的变频调速技术改造。现将内蒙古某饭店的中央空调系统的变频节能改造方案做一具体介绍。1．中央空调原系统简介：1.1 该集饭店中央空调系统改造前的主要设备和控制方式:450 冷吨冷气主机 2 台，型号为特灵二极式离心机,两台并联运行；冷冻水泵 2 台，扬程 28 米配有功率 45KW，冷却水泵有 2 台，扬程 35 米，配用功率 75KW。均采用两用一备的方式运行.冷却塔 2 台，风扇电机 11KW,并联运行。室内风机 4 台，5°5KW，并联运行。1。2 原系统的运行及存在问题：该饭店是一家五星饭店,为了给客入营造一个良好的居住环境，饭店大部空间采用全封密的，且饭店大部分空间自然通风效果不好,所以对夏季冷气质量的要求较高.由于中央空调系统设计时必须按天气最热、负荷最大时设计，且留有 10％—20％左右的设计余量.其中冷冻主机可以根据负载变化随之加载或减载，冷冻水泵和冷却水泵却不能随负载变化作出相应的调节。这样，冷冻水、冷却水系统几乎长期在大流量、小温差的状态下运行,造成了能量的极大浪费。而且冷冻、冷却水泵采用的均是 Y—△...
