盲板尺寸对照表

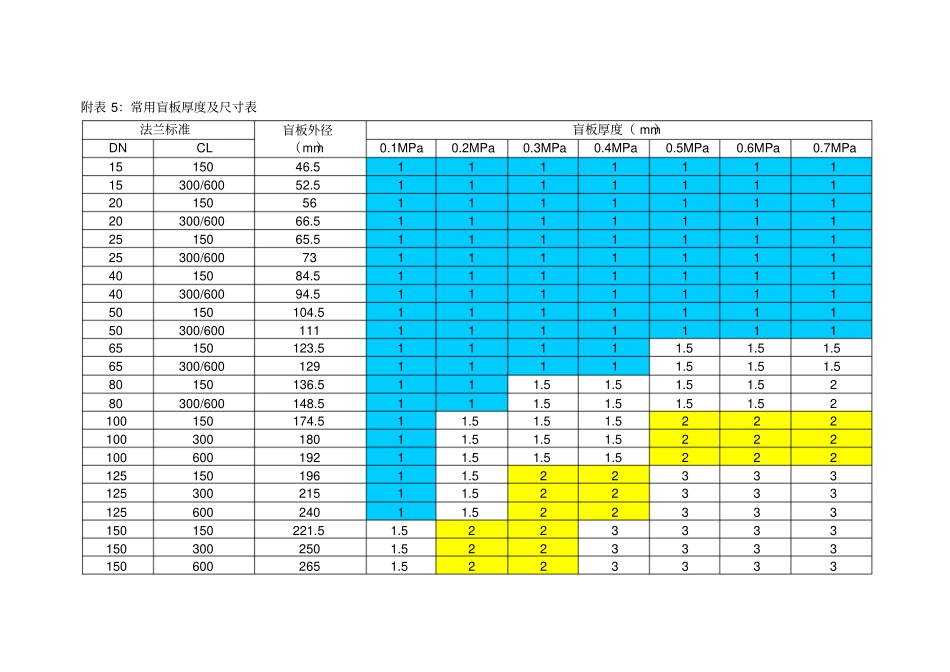

盲板尺寸对照表_第1页
1/3

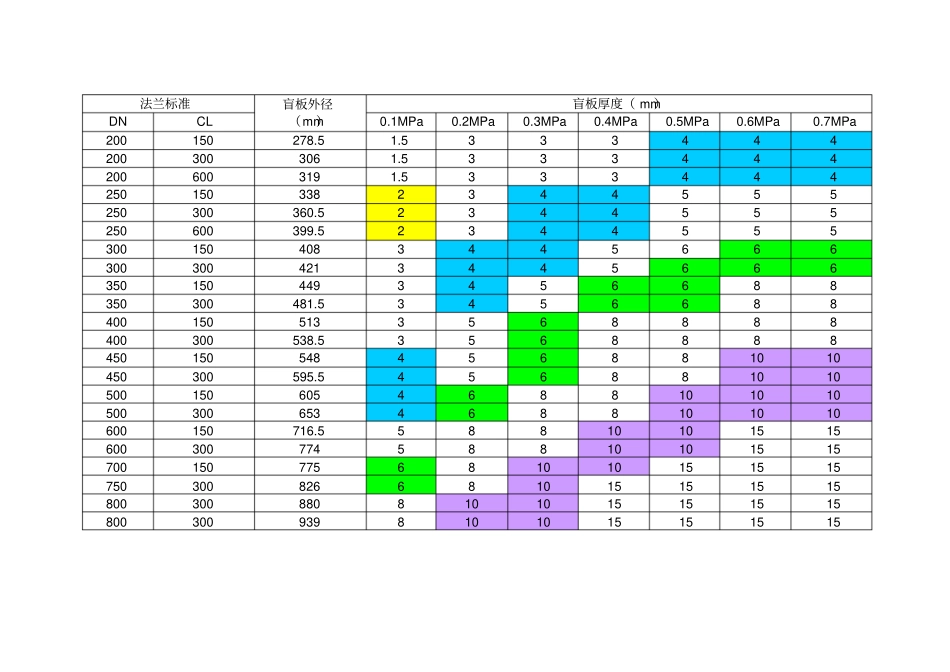

盲板尺寸对照表_第2页
2/3
盲板尺寸对照表_第3页
3/3
附表 5:常用盲板厚度及尺寸表法兰标准盲板外径(mm)盲板厚度( mm)DN CL 0.1MPa 0.2MPa 0.3MPa 0.4MPa 0.5MPa 0.6MPa 0.7MPa 15 150 46.5 1 1 1 1 1 1 1 15 300/600 52.5 1 1 1 1 1 1 1 20 150 56 1 1 1 1 1 1 1 20 300/600 66.5 1 1 1 1 1 1 1 25 150 65.5 1 1 1 1 1 1 1 25 300/600 73 1 1 1 1 1 1 1 40 150 84.5 1 1 1 1 1 1 1 40 300/600 94.5 1 1 1 1 1 1 1 50 150 104.5 1 1 1 1 1 1 1 50 300/600 111 1 1 1 1 1 1 1 65 150 123.5 1 1 1 1 1.5 1.5 1.5 65 300/600 129 1 1 1 1 1.5 1.5 1.5 80 150 136.5 1 1 1.5 1.5 1.5 1.5 2 80 300/600 148.5 1 1 1.5 1.5 1.5 1.5 2 100 150 174.5 1 1.5 1.5 1.5 2 2 2 100 300 180 1 1.5 1.5 1.5 2 2 2 100 600 192 1 1.5 1.5 1.5 2 2 2 125 150 196 1 1.5 2 2 3 3 3 125 300 215 1 1.5 2 2 3 3 3 125 600 240 1 1.5 2 2 3 3 3 150 150 221.5 1.5 2 2 3 3 3 3 150 300 250 1.5 2 2 3 3 3 3 150 600 265 1.5 2 2 3 3 3 3 法兰标准盲板外径(mm)盲板厚度( mm)DN CL 0.1MPa 0.2MPa 0.3MPa 0.4MPa 0.5MPa 0.6MPa 0.7MPa 200 150 278.5 1.5 3 3 3 4 4 4 200 300 306 1.5 3 3 3 4 4 4 200 600 319 1.5 3 3 3 4 4 4 250 150 338 2 3 4 4 5 5 5 250 300 360.5 2 3 4 4 5 5 5 250 600 399.5 2 3 4 4 5 5 5 300 150 408 3 4 4 5 6 6 6 300 300 421 3 4 4 5 6 6 6 350 150 449 3 4 5 6 6 8 8 350 300 481.5 3 4 5 6 6 8 8 400 150 513 3 5 6 8 8 8 8 400 300 538.5 3 5 6 8 8 8 8 450 150 548 4 5 6 8 8 10 10 450 300 595.5 4 5 6 8 8 10 10 500 150 605 4 6 8 8 10 10 10 500 300 653 4 6 8 8 10 10 10 600 150 716.5 5 8 8 10 10 15 15 600 300 774 5 8 8 10 10 15 15 700 150 775 6 8 10 10 15 15 15 750 300 826 6 8 10 15 15 15 15 800 300 880 8 10 10 15 15 15 15 800 300 939 8 10 10 15 15 15 15
