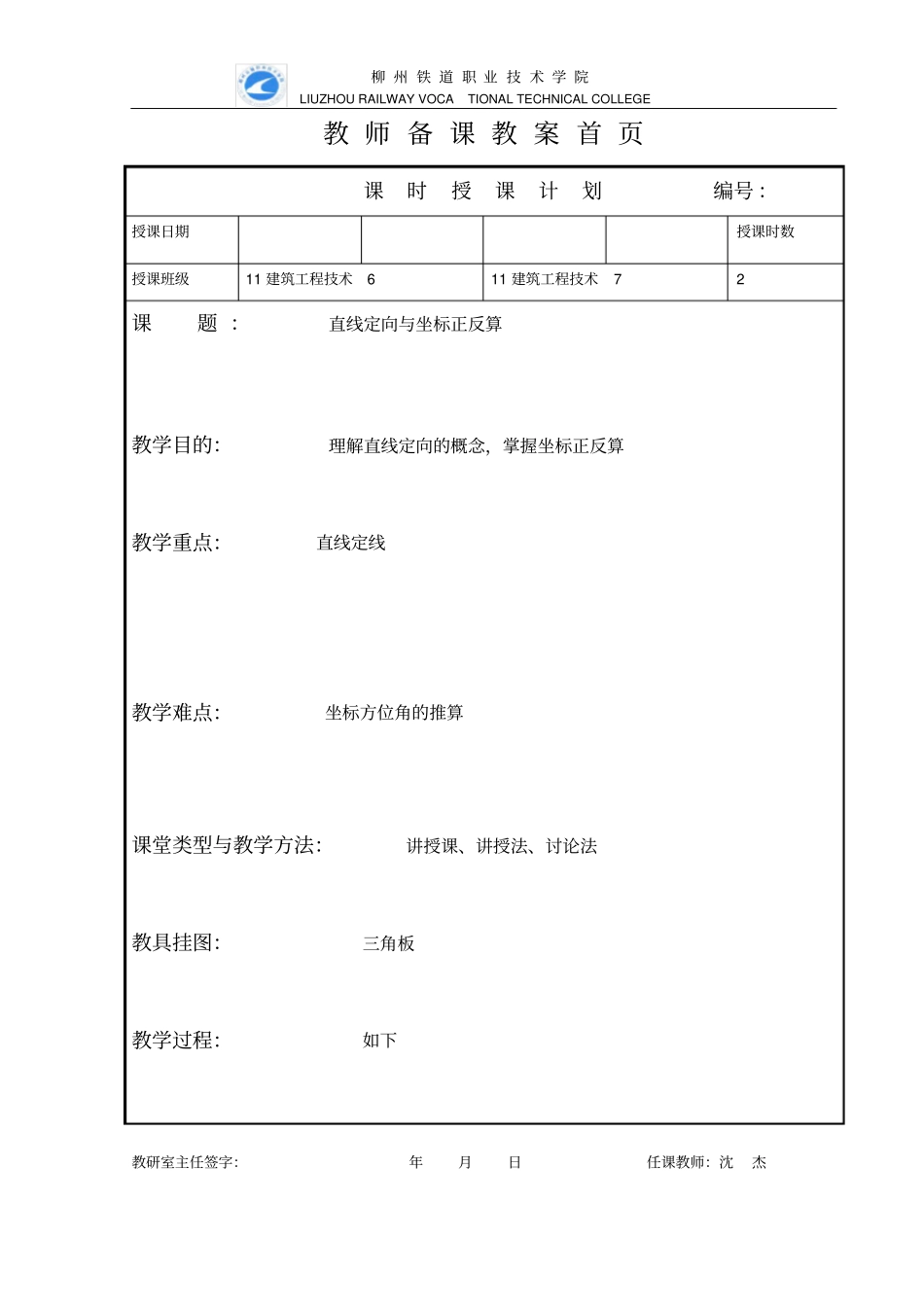

柳 州 铁 道 职 业 技 术 学 院LIUZHOU RAILWAY VOCATIONAL TECHNICAL COLLEGE 教 师 备 课 教 案 首 页教研室主任签字：年月日任课教师：沈杰课时授课计划编号 ：授课日期授课时数授课班级11 建筑工程技术6 11 建筑工程技术7 2 课题 ：直线定向与坐标正反算教学目的：理解直线定向的概念，掌握坐标正反算教学重点：直线定线教学难点：坐标方位角的推算课堂类型与教学方法：讲授课、讲授法、讨论法教具挂图：三角板教学过程：如下柳 州 铁 道 职 业 技 术 学 院LIUZHOU RAILWAY VOCATIONAL TECHNICAL COLLEGE 教师备课教案讲授法教学重点讲授法举例分析说明课程任务。点名考勤；复习内容：1、距离测量方法2、直线定线的方法3、距离测量成果计算导入新课直线定向一、直线定向概念确定直线与标准方向线之间的水平夹角的关系，称之为直线定向。二、标准方向测量工作中常用真子午线、磁子午线、坐标纵轴（坐标x 轴）作为直线定向的标准方向。1、真子午线： 是通过地面某点并包含地球南北极点的平面与地球表面的交线。真子午线方向可用天文测量测定。2、磁子午线：是通过地球南北磁极所作的平面与地球表面的交线。磁子午线方向可用罗盘仪测定。3、坐标纵轴 ( 坐标 x 轴) ：是在坐标系中确定直线方向时采用的标准方向。以坐标系的纵轴（南北轴）作为标准方向。三、表示直线方向的方法（一）方位角1、定义：通过测站的子午线与测线间顺时针方向的水平夹角。2、真方位角的定义：用A 表示3、磁方位角的定义：用Am 表示4、坐标方位角的定义：用ɑ 表示 5 、为了标明直线的方向，通常在方位角的右下方标注直线的起终点。6、方位角角值范围从0 度~~~~360度恒为正值。（二）象限角 1 、象限角的定义：由标准方向北端或南端起，顺时针或逆时针方向量柳 州 铁 道 职 业 技 术 学 院LIUZHOU RAILWAY VOCATIONAL TECHNICAL COLLEGE 教师备课教案举例分析说明课程任务。解释注意互动问答教学难点注意举例加以区分讨论法提出问题，学生思考回答。发现法注意教学互动到某直线所夹的水平锐角， 称为该直线的象限角， 并注记象限， 通常用 R表示，角值从 0 度~~~90度恒为正值。 2 、说明：在一般测量工作中，通常都是采用坐标方位角来表示直线方向的，只有在坐标计算中才可能用到象限角。象限角也有真象限角、磁象限角和坐标象限角之分。四、正、反坐标方位角 1 、直线定向的定义 2 ...
