真空断路器真空灭弧室现场检测

真空断路器真空灭弧室现场检测_第1页
1/7
真空断路器真空灭弧室现场检测_第2页
2/7
真空断路器真空灭弧室现场检测_第3页
3/7

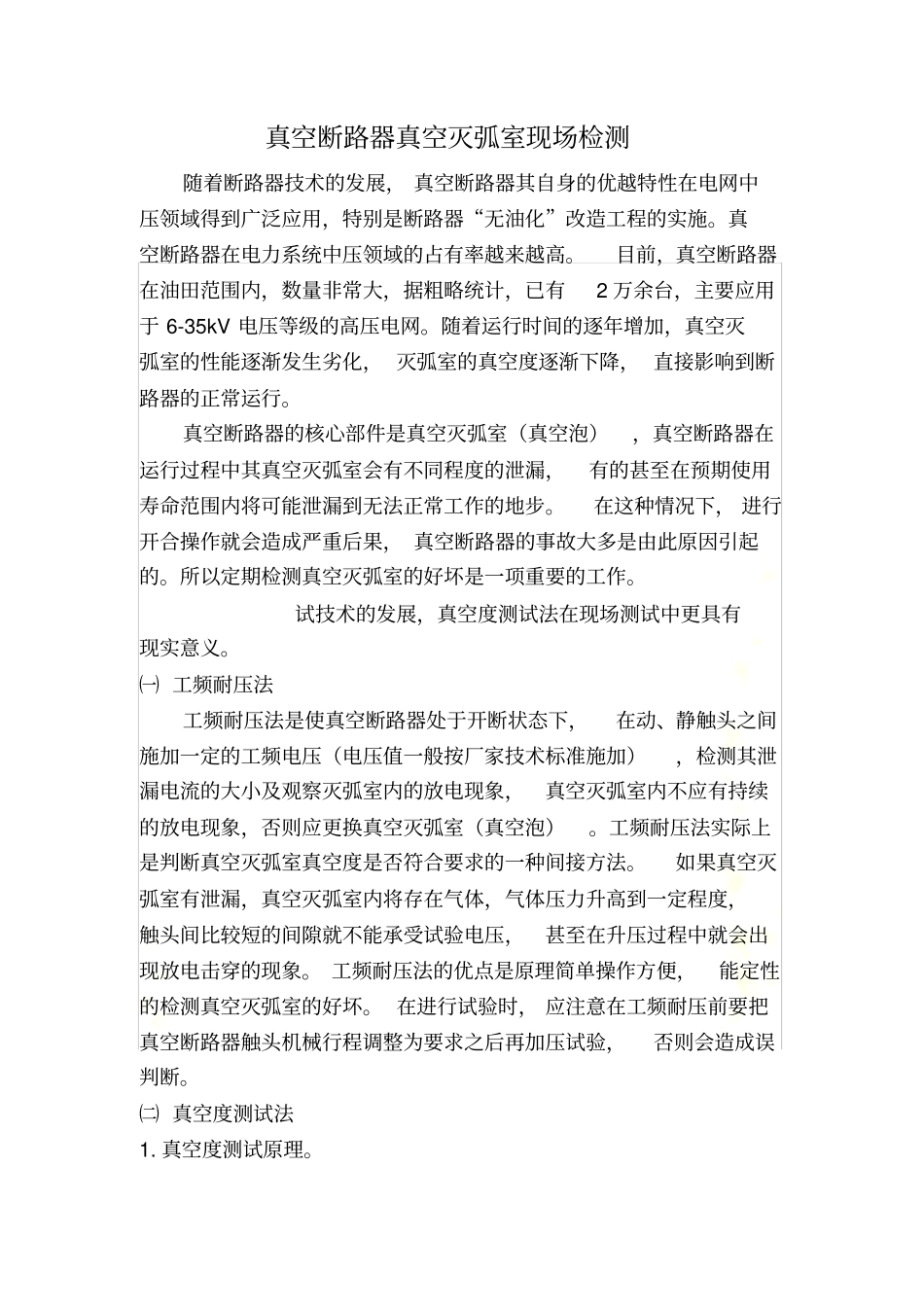

真空断路器真空灭弧室现场检测真空断路器真空灭弧室现场检测随着断路器技术的发展, 真空断路器其自身的优越特性在电网中压领域得到广泛应用,特别是断路器“无油化”改造工程的实施。真空断路器在电力系统中压领域的占有率越来越高。目前,真空断路器在油田范围内,数量非常大,据粗略统计,已有2 万余台,主要应用于 6-35kV 电压等级的高压电网。随着运行时间的逐年增加,真空灭弧室的性能逐渐发生劣化, 灭弧室的真空度逐渐下降, 直接影响到断路器的正常运行。真空断路器的核心部件是真空灭弧室(真空泡),真空断路器在运行过程中其真空灭弧室会有不同程度的泄漏,有的甚至在预期使用寿命范围内将可能泄漏到无法正常工作的地步。在这种情况下, 进行开合操作就会造成严重后果, 真空断路器的事故大多是由此原因引起的。所以定期检测真空灭弧室的好坏是一项重要的工作。试技术的发展,真空度测试法在现场测试中更具有现实意义。㈠ 工频耐压法工频耐压法是使真空断路器处于开断状态下,在动、静触头之间施加一定的工频电压(电压值一般按厂家技术标准施加),检测其泄漏电流的大小及观察灭弧室内的放电现象,真空灭弧室内不应有持续的放电现象,否则应更换真空灭弧室(真空泡)。工频耐压法实际上是判断真空灭弧室真空度是否符合要求的一种间接方法。如果真空灭弧室有泄漏,真空灭弧室内将存在气体,气体压力升高到一定程度,触头间比较短的间隙就不能承受试验电压,甚至在升压过程中就会出现放电击穿的现象。 工频耐压法的优点是原理简单操作方便,能定性的检测真空灭弧室的好坏。 在进行试验时, 应注意在工频耐压前要把真空断路器触头机械行程调整为要求之后再加压试验,否则会造成误判断。㈡ 真空度测试法1. 真空度测试原理。真空度测试法是直接测试真空灭弧室的真空度(本文中真空度表示的其实是灭弧室内的气体的绝对压力,以Pa 为单位,与一般的真空度含义不同),以此来判断真空灭弧室的好坏。其简单机理如下:灭弧室内少量稀薄气体分子被强电场激发出来的电子碰撞而发生电离,从而形成较大的可测量的离子电流。由于该离子电流与真空度的对数值基本成线性关系, 只要测量离子电流就可以得到真空度值。在施加电场的同时可对真空灭弧室施加一定的磁场,以加长电子的行程和增加电子与气体分子的碰撞机率,增大离子电流, 从而降低对外加电场强度的要求。 离子电流的测量范围与测量值和外加电场,磁场强度以及灭弧室内触头...
