矿大矿井提升课程大作业资料

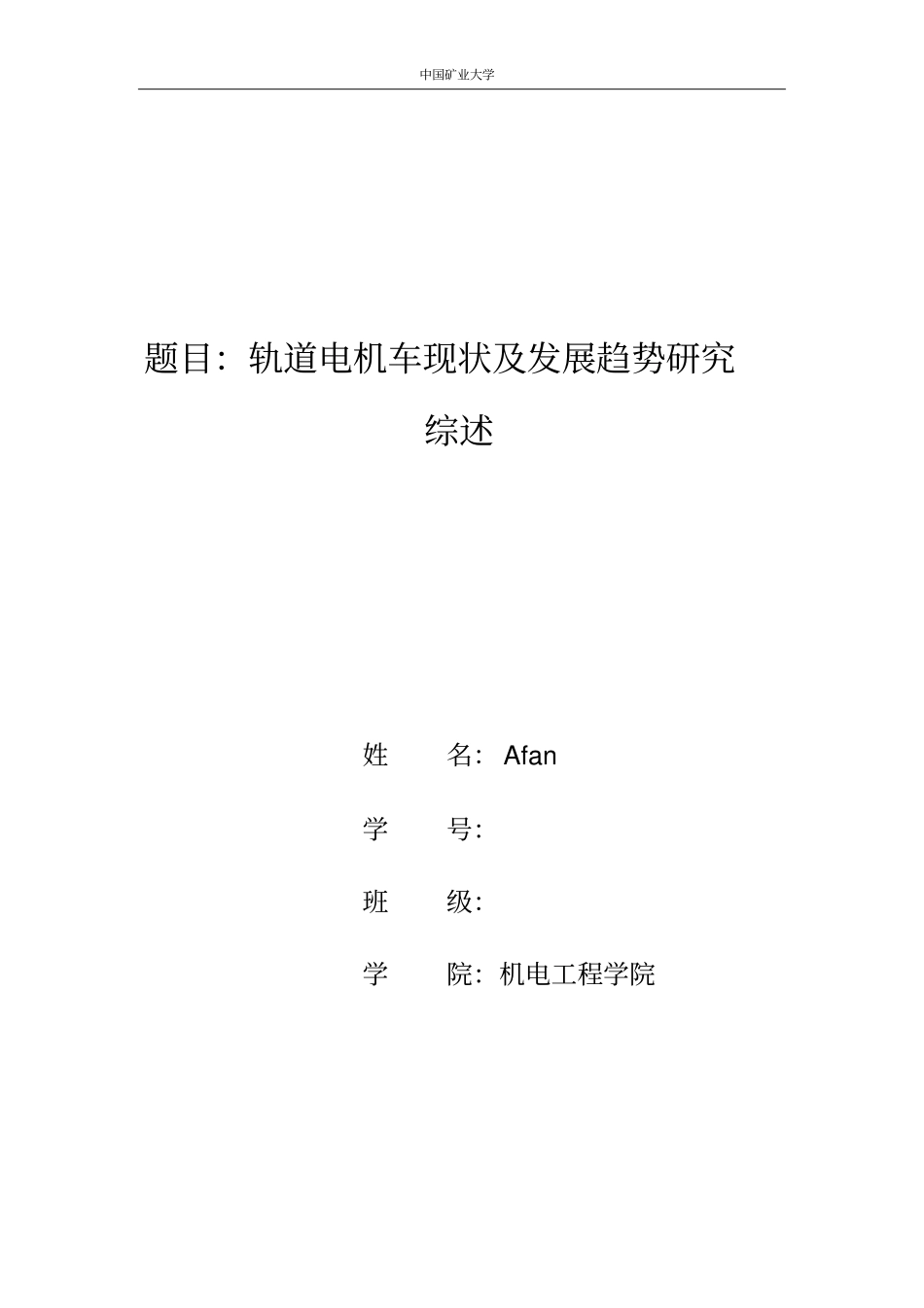

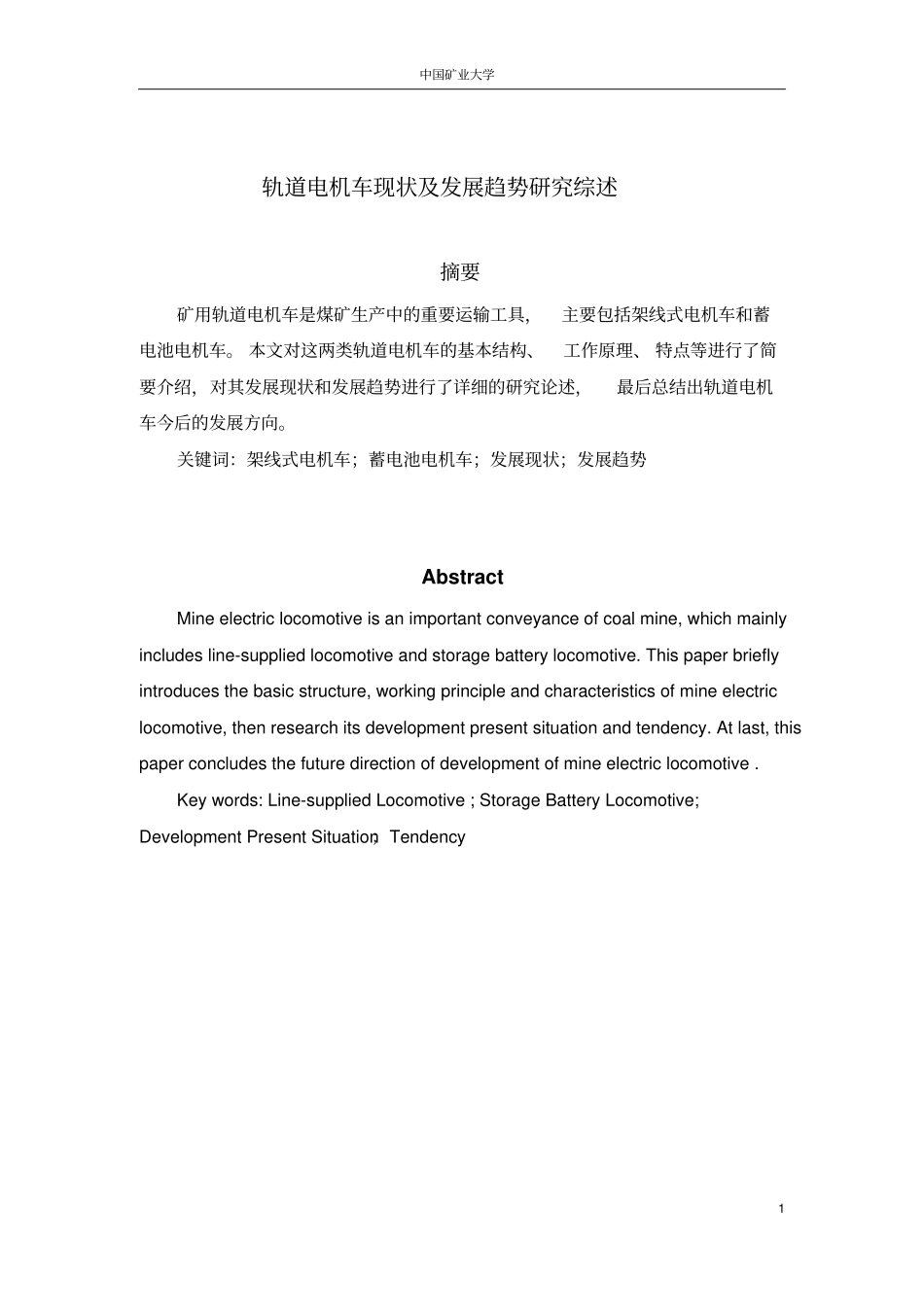

中国矿业大学题目：轨道电机车现状及发展趋势研究综述姓名： Afan 学号：班级：学院：机电工程学院中国矿业大学1 轨道电机车现状及发展趋势研究综述摘要矿用轨道电机车是煤矿生产中的重要运输工具，主要包括架线式电机车和蓄电池电机车。 本文对这两类轨道电机车的基本结构、工作原理、 特点等进行了简要介绍，对其发展现状和发展趋势进行了详细的研究论述，最后总结出轨道电机车今后的发展方向。关键词：架线式电机车；蓄电池电机车；发展现状；发展趋势Abstract Mine electric locomotive is an important conveyance of coal mine, which mainly includes line-supplied locomotive and storage battery locomotive. This paper briefly introduces the basic structure, working principle and characteristics of mine electric locomotive, then research its development present situation and tendency. At last, this paper concludes the future direction of development of mine electric locomotive . Key words: Line-supplied Locomotive ; Storage Battery Locomotive; Development Present Situation；Tendency 中国矿业大学2 0 前言轨道运输是我国大多数煤矿井下采用的主要辅助运输方式，而轨道电机车又是其中最常用的常规辅助运输设备，可用于调度集结车辆， 牵引矿车、梭式矿车、材料车、人车，运输原煤、矸石、材料、设备及人员等，其运输能力大，对巷道布置适应性强， 运输费用较低， 在煤矿井下运输中占有重要地位，是长距离水平巷道的主要运输工具。轨道电机车按供电方式不同可分为架线电机车和蓄电池电机车两种。前者维护管理渐变， 运输费用低， 但因电弓与裸导线接触要产生火花，不能用于瓦斯含量大的矿井。国外有一种交流高频无接触架线式电机车，由牵引电网感应受电，可用于有瓦斯、煤尘爆炸危险的矿井。 蓄电池电机车由装在车上的蓄电池组供电，有防爆型，可用于瓦斯含量大的矿井。1 架线电机车1.1 工作原理及结构架线电机车具体工作原理如下：电机车由中央变压器变电所牵来的高压电缆，供给牵引变流所变压成交流电源，经过变压器的降压， 然后通过低压电缆线输送到变流设备，将交流电转换为直流电。直流电源的正极经馈电线与架空裸导线相连，负极经回电线接在运输轨道上。电机车上部由受电弓接触架空线并获取电能，下部则...
