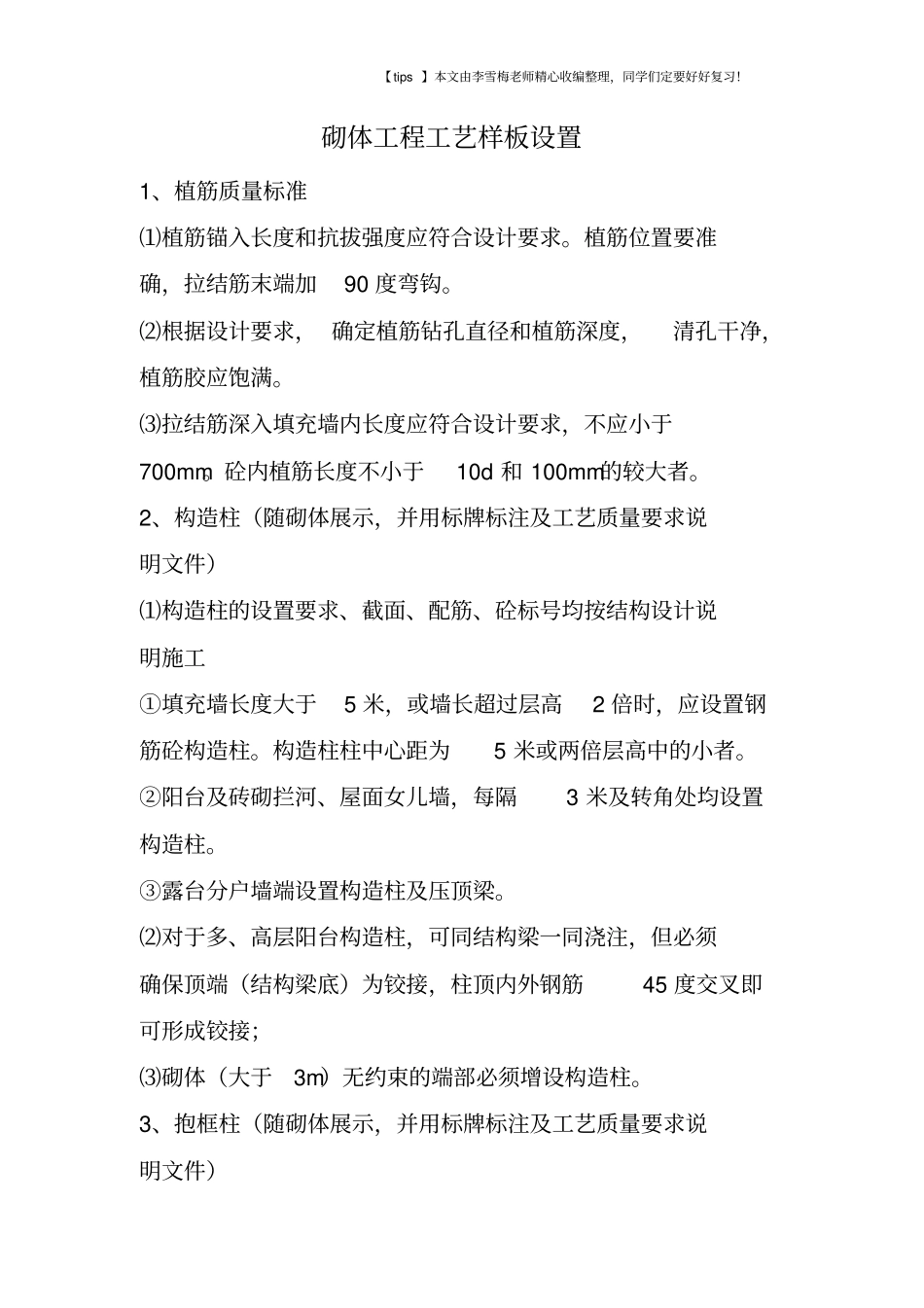

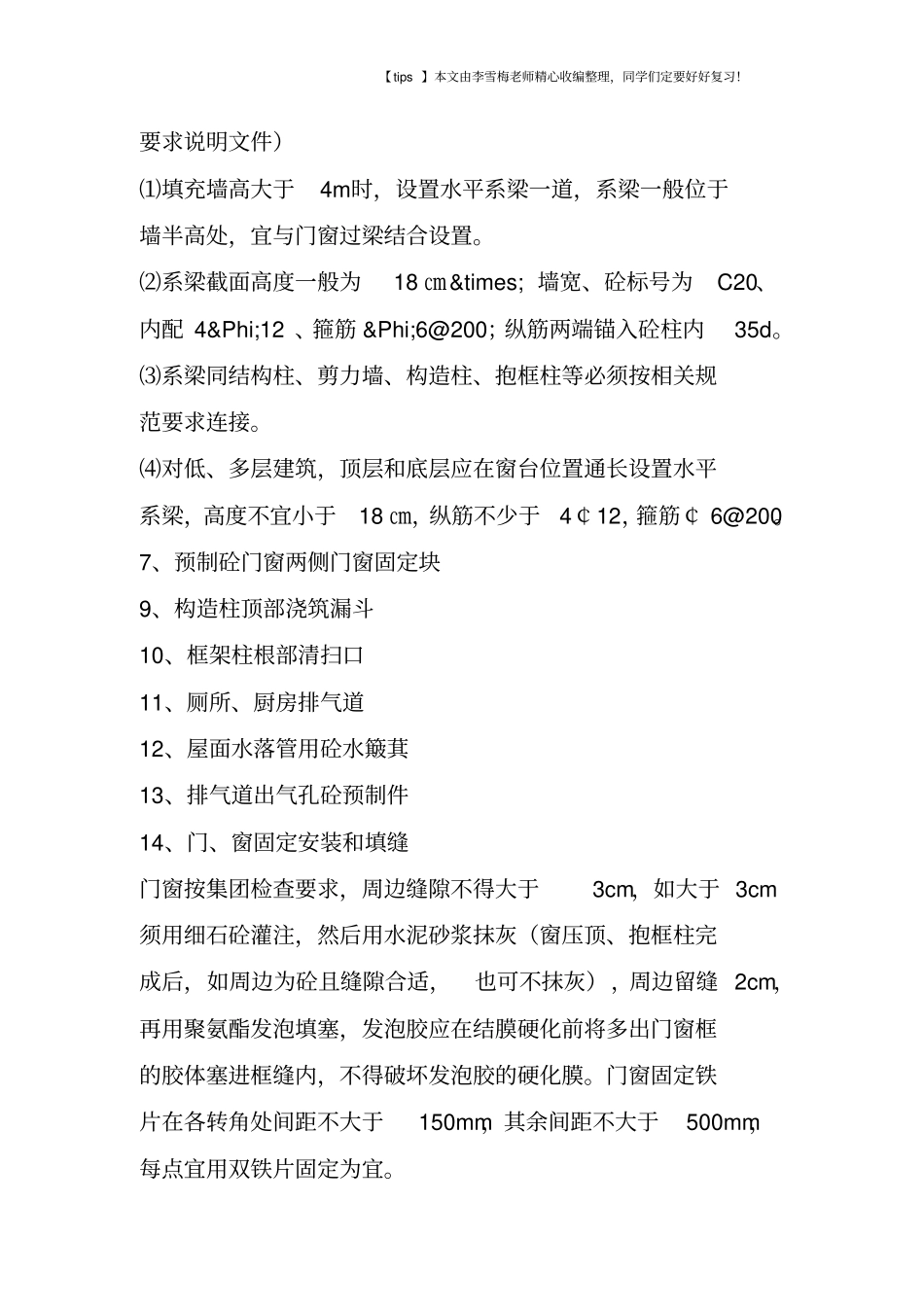

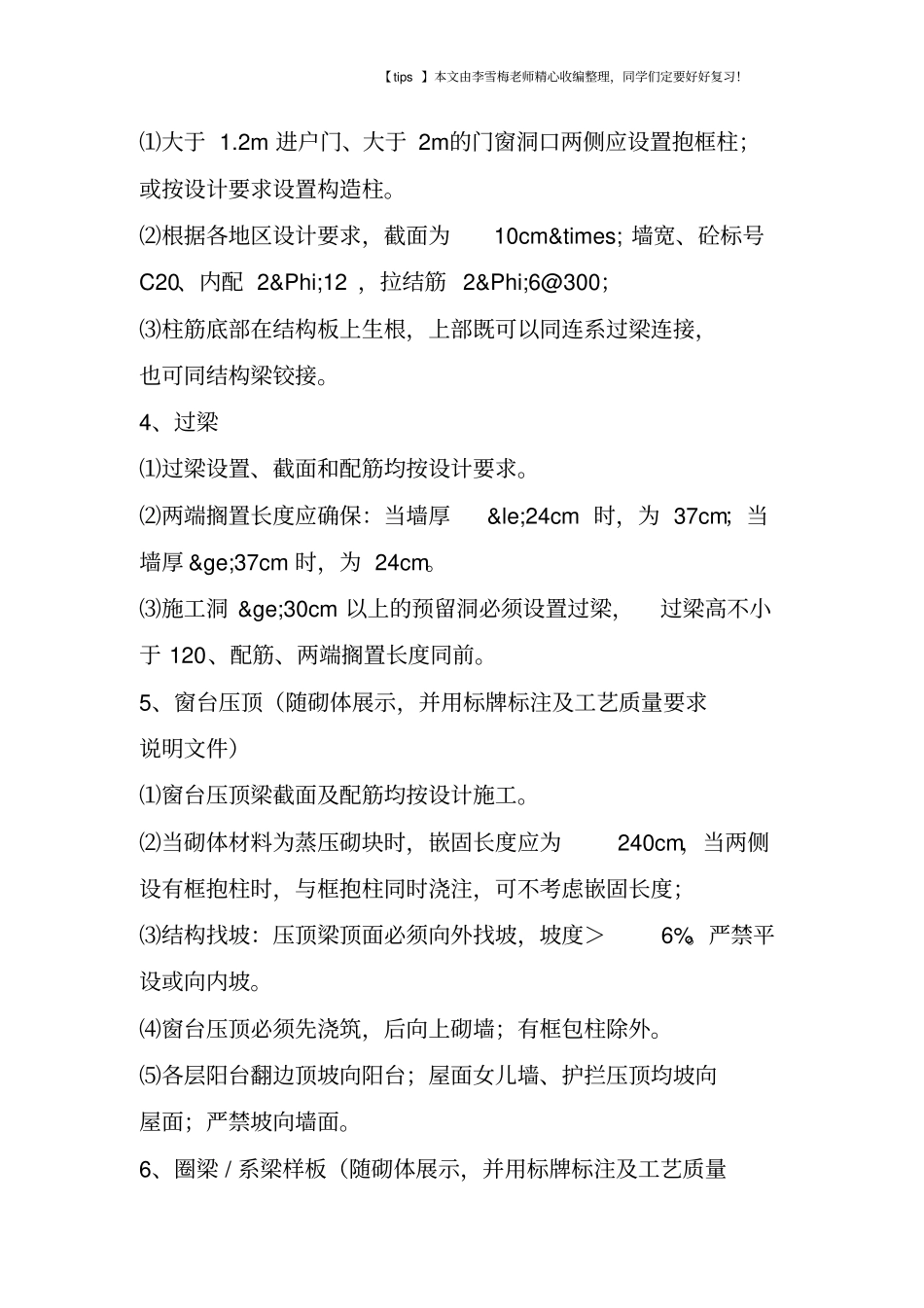

【 tips 】本文由李雪梅老师精心收编整理，同学们定要好好复习！砌体工程工艺样板设置1、植筋质量标准⑴植筋锚入长度和抗拔强度应符合设计要求。植筋位置要准确，拉结筋末端加90 度弯钩。⑵根据设计要求， 确定植筋钻孔直径和植筋深度，清孔干净，植筋胶应饱满。⑶拉结筋深入填充墙内长度应符合设计要求，不应小于700mm。砼内植筋长度不小于10d 和 100mm的较大者。2、构造柱（随砌体展示，并用标牌标注及工艺质量要求说明文件）⑴构造柱的设置要求、截面、配筋、砼标号均按结构设计说明施工①填充墙长度大于5 米，或墙长超过层高2 倍时，应设置钢筋砼构造柱。构造柱柱中心距为5 米或两倍层高中的小者。②阳台及砖砌拦河、屋面女儿墙，每隔3 米及转角处均设置构造柱。③露台分户墙端设置构造柱及压顶梁。⑵对于多、高层阳台构造柱，可同结构梁一同浇注，但必须确保顶端（结构梁底）为铰接，柱顶内外钢筋45 度交叉即可形成铰接；⑶砌体（大于3m）无约束的端部必须增设构造柱。3、抱框柱（随砌体展示，并用标牌标注及工艺质量要求说明文件）【 tips 】本文由李雪梅老师精心收编整理，同学们定要好好复习！⑴大于 1.2m 进户门、大于 2m的门窗洞口两侧应设置抱框柱；或按设计要求设置构造柱。⑵根据各地区设计要求，截面为10cm× 墙宽、砼标号C20、内配 2Φ12 ，拉结筋 2Φ6@300；⑶柱筋底部在结构板上生根，上部既可以同连系过梁连接，也可同结构梁铰接。4、过梁⑴过梁设置、截面和配筋均按设计要求。⑵两端搁置长度应确保：当墙厚≤24cm 时，为 37cm；当墙厚 ≥37cm 时，为 24cm。⑶施工洞 ≥30cm 以上的预留洞必须设置过梁，过梁高不小于 120、配筋、两端搁置长度同前。5、窗台压顶（随砌体展示，并用标牌标注及工艺质量要求说明文件）⑴窗台压顶梁截面及配筋均按设计施工。⑵当砌体材料为蒸压砌块时，嵌固长度应为240cm，当两侧设有框抱柱时，与框抱柱同时浇注，可不考虑嵌固长度；⑶结构找坡：压顶梁顶面必须向外找坡，坡度＞6%。严禁平设或向内坡。⑷窗台压顶必须先浇筑，后向上砌墙；有框包柱除外。⑸各层阳台翻边顶坡向阳台；屋面女儿墙、护拦压顶均坡向屋面；严禁坡向墙面。6、圈梁 / 系梁样板（随砌体展示，并用标牌标注及工艺质量【 tips 】本文由李雪梅老师精心收编整理，同学们定要好好复习！要求说明文件）⑴填充墙高大于4m时，设置水平系梁一道，系梁一般位于墙半高处，宜与门窗过梁结...
