碳化塔招标技术协议宏基

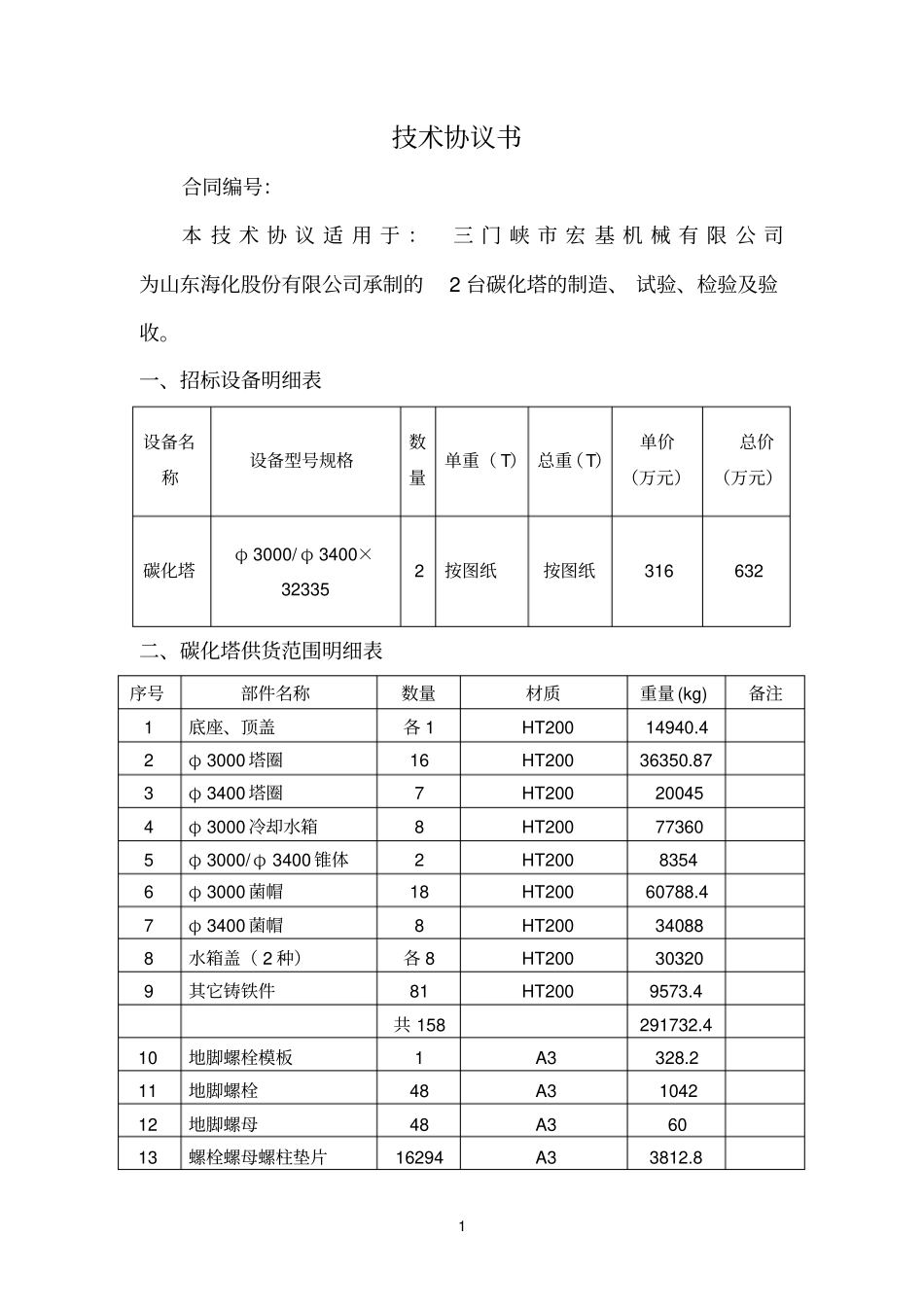

碳化塔招标技术协议宏基_第1页
1/5

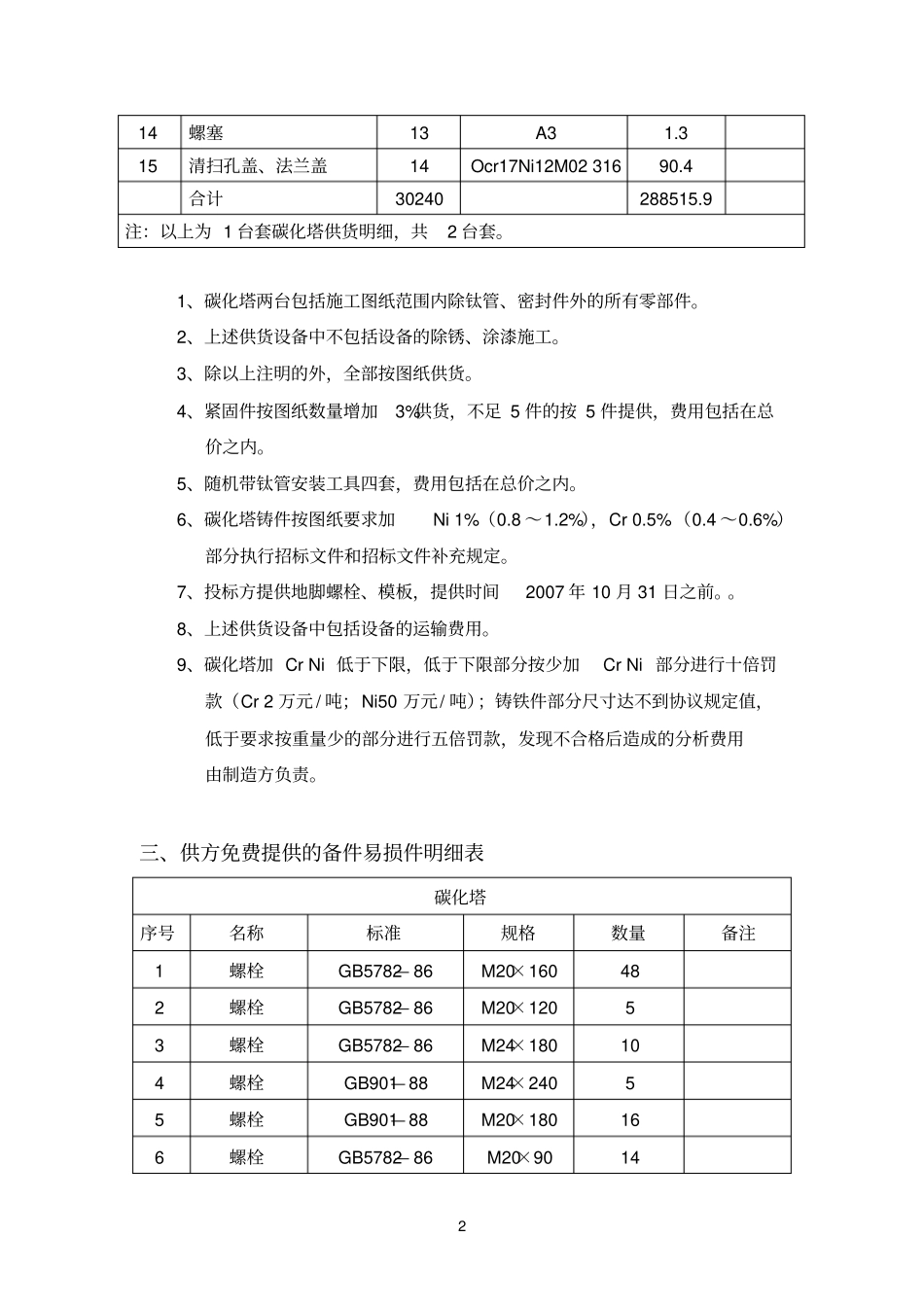

碳化塔招标技术协议宏基_第2页
2/5

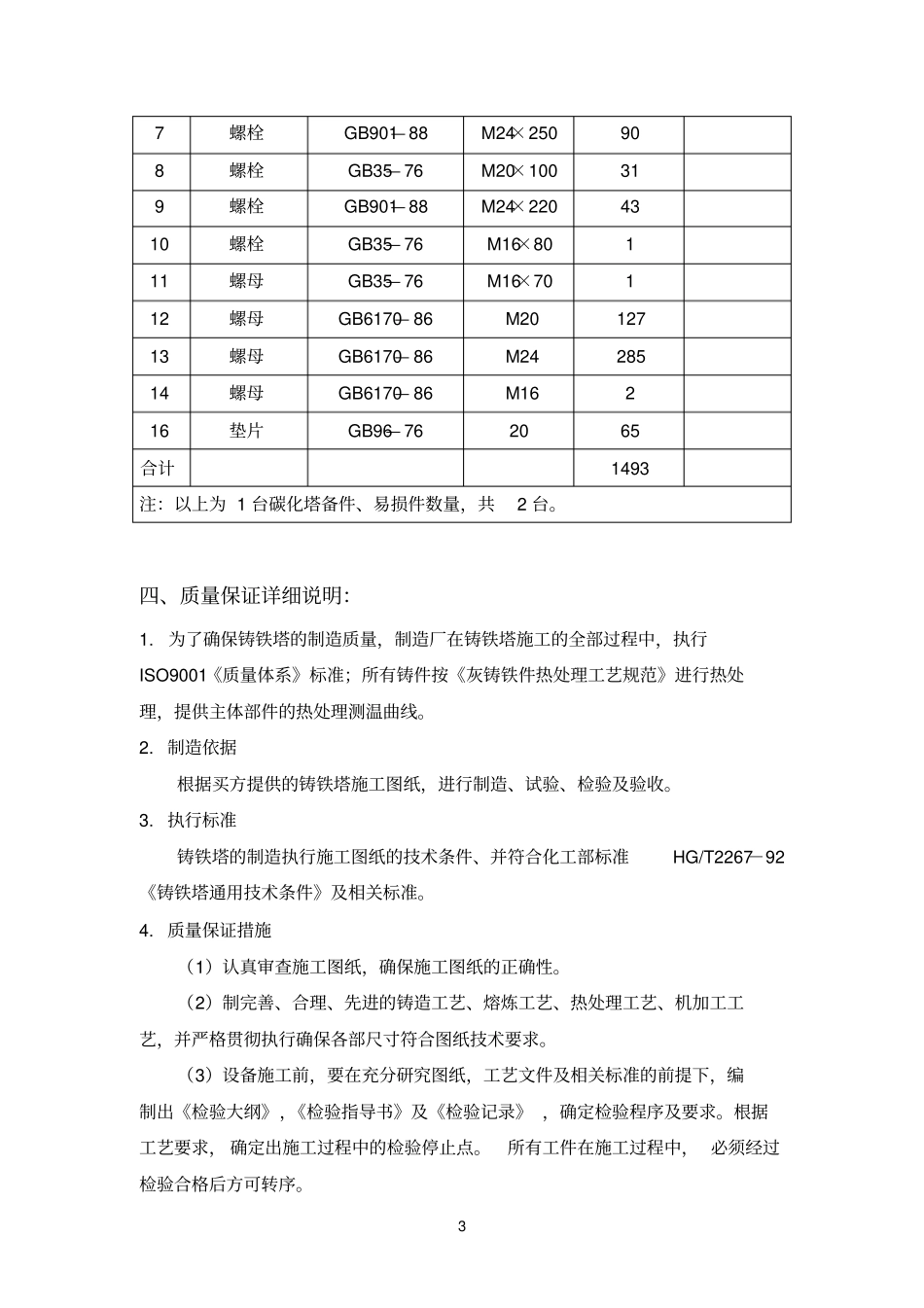

碳化塔招标技术协议宏基_第3页
3/5
1 技术协议书合同编号:本 技 术 协 议 适 用 于 :三 门 峡 市 宏 基 机 械 有 限 公 司为山东海化股份有限公司承制的2 台碳化塔的制造、 试验、检验及验收。一、招标设备明细表设备名称设备型号规格数量单重( T) 总重(T)单价(万元)总价(万元)碳化塔φ 3000/ φ 3400×32335 2 按图纸按图纸316 632 二、碳化塔供货范围明细表序号部件名称数量材质重量 (kg) 备注1 底座、顶盖各 1 HT200 14940.4 2 φ 3000 塔圈16 HT200 36350.87 3 φ 3400 塔圈7 HT200 20045 4 φ 3000 冷却水箱8 HT200 77360 5 φ 3000/ φ 3400 锥体2 HT200 8354 6 φ 3000 菌帽18 HT200 60788.4 7 φ 3400 菌帽8 HT200 34088 8 水箱盖( 2 种)各 8 HT200 30320 9 其它铸铁件81 HT200 9573.4 共 158 291732.4 10 地脚螺栓模板1 A3 328.2 11 地脚螺栓48 A3 1042 12 地脚螺母48 A3 60 13 螺栓螺母螺柱垫片16294 A3 3812.8 2 14 螺塞13 A3 1.3 15 清扫孔盖、法兰盖14 Ocr17Ni12M02 316 90.4 合计30240 288515.9 注:以上为 1 台套碳化塔供货明细,共2 台套。1、碳化塔两台包括施工图纸范围内除钛管、密封件外的所有零部件。2、上述供货设备中不包括设备的除锈、涂漆施工。3、除以上注明的外,全部按图纸供货。4、紧固件按图纸数量增加3%供货,不足 5 件的按 5 件提供,费用包括在总价之内。5、随机带钛管安装工具四套,费用包括在总价之内。6、碳化塔铸件按图纸要求加Ni 1%(0.8 ~1.2%),Cr 0.5%(0.4 ~0.6%)部分执行招标文件和招标文件补充规定。7、投标方提供地脚螺栓、模板,提供时间2007 年 10 月 31 日之前。。8、上述供货设备中包括设备的运输费用。9、碳化塔加 Cr Ni 低于下限,低于下限部分按少加Cr Ni 部分进行十倍罚款(Cr 2 万元 / 吨;Ni50 万元/ 吨);铸铁件部分尺寸达不到协议规定值,低于要求按重量少的部分进行五倍罚款,发现不合格后造成的分析费用由制造方负责。三、供方免费提供的备件易损件明细表碳化塔序号名称标准规格数量备注1 螺栓GB5782— 86 M20×160 48 2 螺栓GB5782— 86 M20×120 5 3 螺栓GB5782— 86 M24×180 10 4 螺栓GB901— 88 M24×240 5 5 螺栓GB901— 88 M20×180 16 6 螺栓GB5782— 86 M20×90 14 3 7 螺栓GB901— 88 M24×250 90 ...
