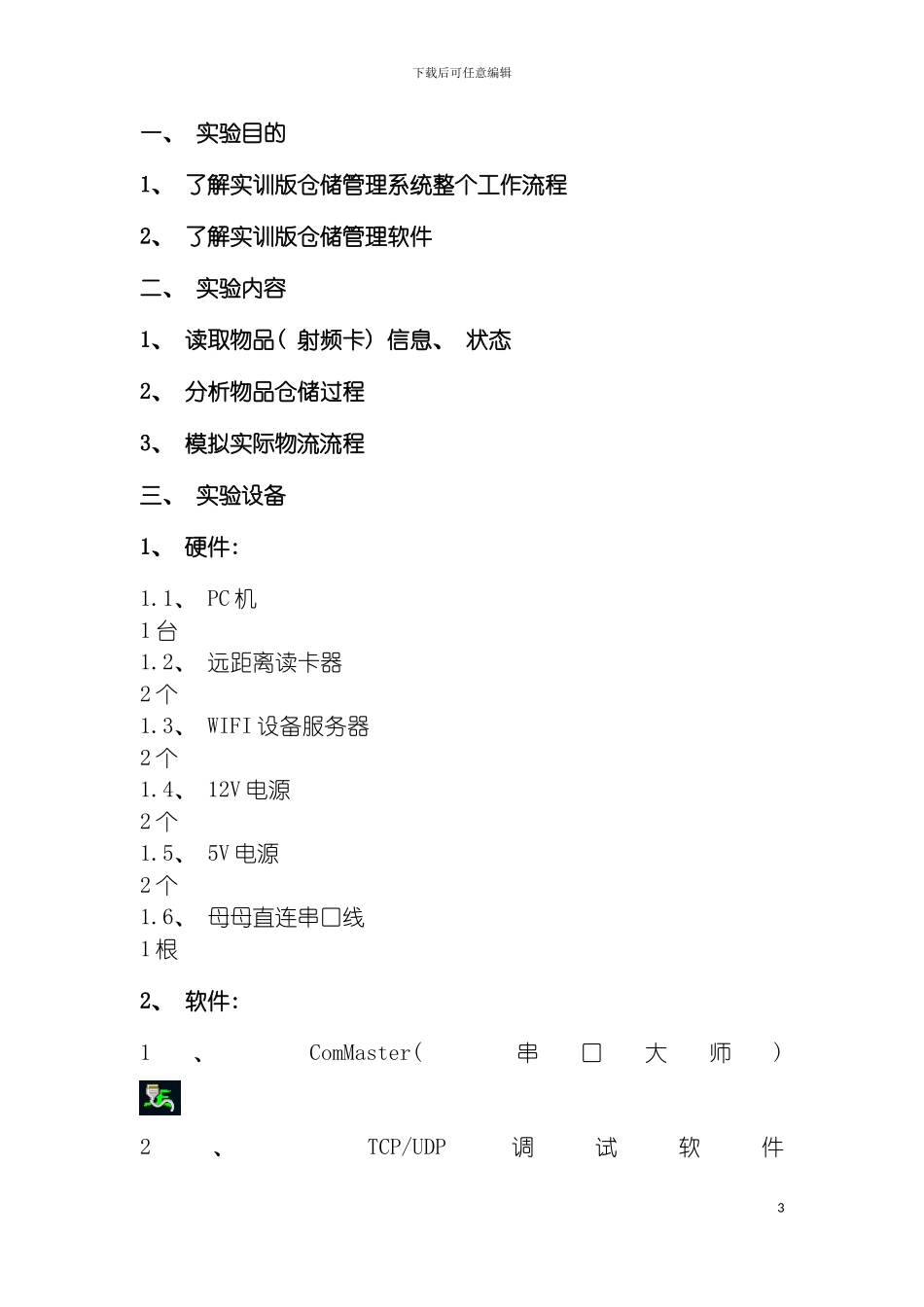

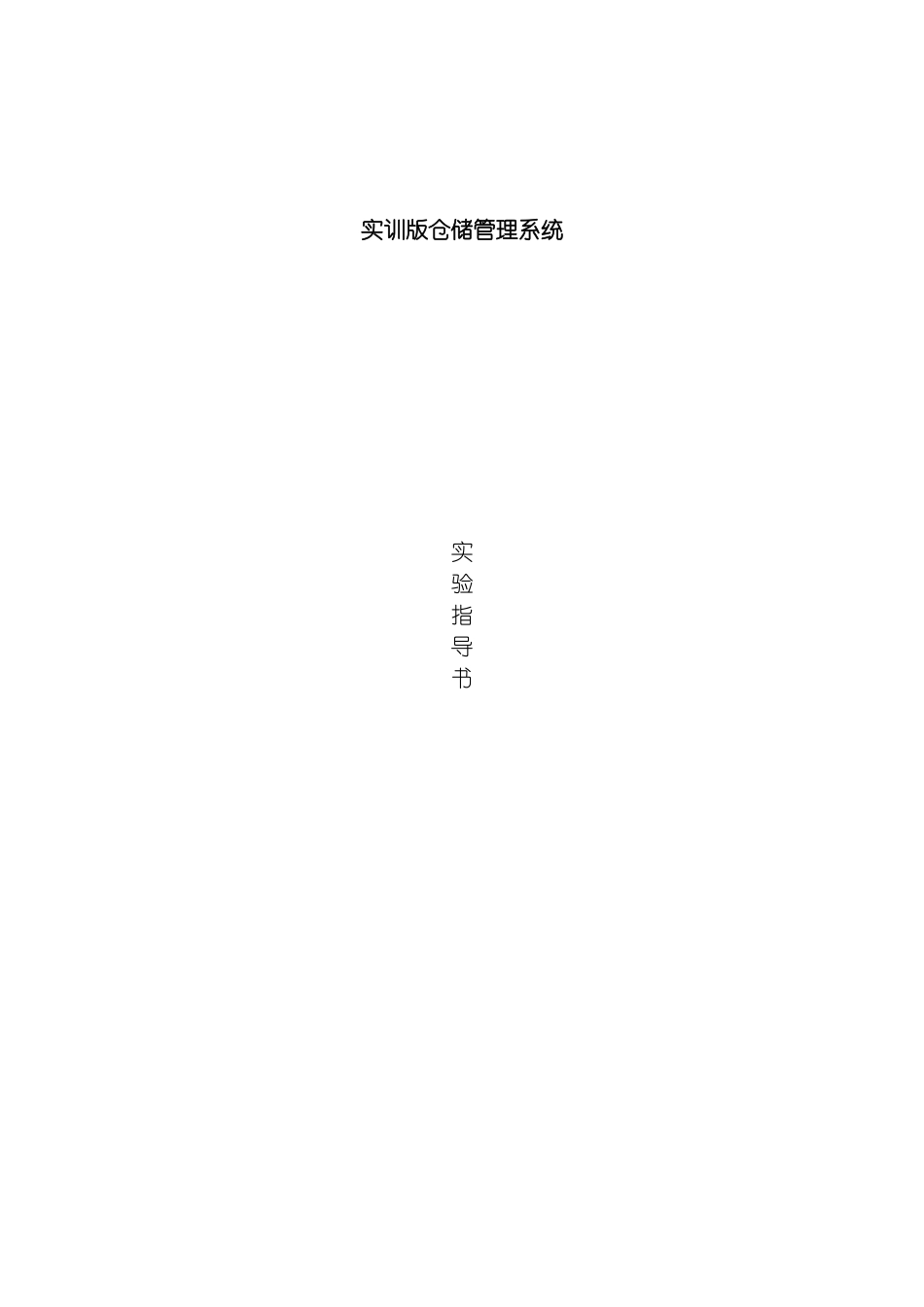

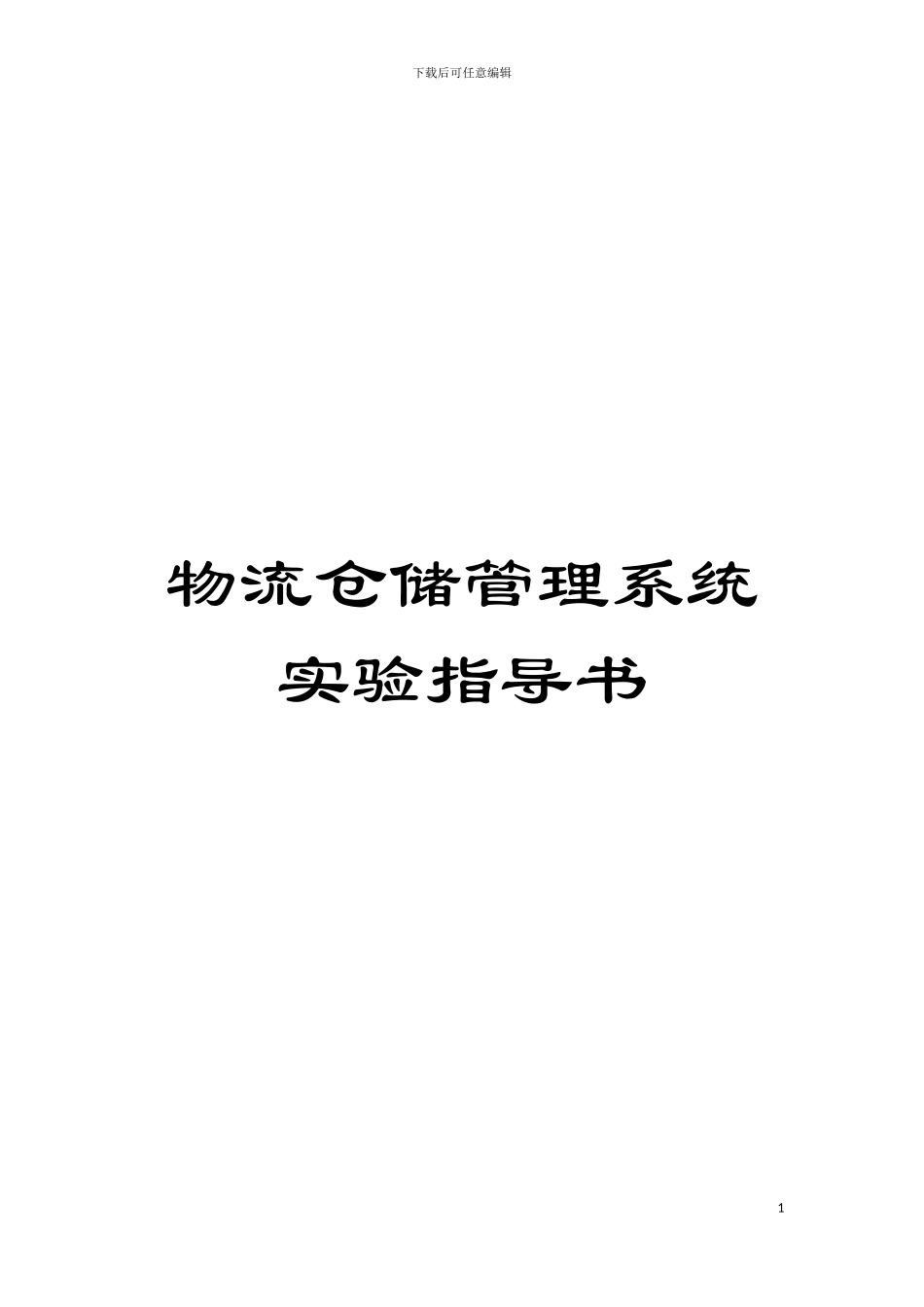

下载后可任意编辑物流仓储管理系统实验指导书1实训版仓储管理系统实验指导书下载后可任意编辑一、 实验目的1、 了解实训版仓储管理系统整个工作流程2、 了解实训版仓储管理软件二、 实验内容1、 读取物品( 射频卡) 信息、 状态2、 分析物品仓储过程3、 模拟实际物流流程三、 实验设备1、 硬件: 1.1、 PC 机 1 台1.2、 远距离读卡器 2 个1.3、 WIFI 设备服务器 2 个1.4、 12V 电源 2 个 1.5、 5V 电源 2 个1.6、 母母直连串口线 1 根2、 软件: 1、 ComMaster( 串口大师) 2、 TCP/UDP调试软件 3下载后可任意编辑3、 UART—WIFI配置管理软件 4、 实训版仓储管理软件 四、 实验原理1、 基本概念: 实训版仓储管理系统是由读卡器(Reader)与射频卡也就是所谓的应答器(Transponder)及应用软件系统三个部份所组成。 图 1 为实训版仓储管理系统流程框图, 射频卡( 物品) 靠近读卡器时, 射频卡感应到读卡器产生的磁场后, 接收解读器发出的射频信号, 凭借感应电流所获得的能量发送出存储在射频卡芯片中的物品信息, 信息经过 WIFI 设备服务器无线传输。在 PC 机中上层应用软件( 实训版仓储管理软件) 与 WIFI 设备服务器建立连接, 从而使射频卡( 物品) 信息读入 PC 机中。图 1 实训版仓储管理系统流程框图 图 2 是实训版仓储管理软件流程图, 首先将射频卡( 物品) 信息添加到软件数据包中。开始等待射频卡( 物品) 信息, 当有信息输入时, 推断信息是否在数据包中。当数据包中没有刚读入的数据信息则返回等待读取其它数据信息; 当在数据包中有刚读入的数据信息, 将该信息进行处理, 设定出仓、 入仓状态, 并把射频卡( 物品) 状态存储。4下载后可任意编辑图 2 实训版仓储管理软件流程图WIFI 设备服务器是基于 Uart 接口的符合 WIFI 无线网络标准的嵌入式模块, 内置无线网络协议 IEEE802.11 协议栈以及 TCP/IP协议栈, 能够实现用户串口 RS-232,RS－485 数据到无线网络之间的转换; 经过 WIFI 设备服务器, 传统的串口设备也能轻松接入无线网络。 WIFI 设备服务器串口转 WIFI 主要功能: 1、 基于自组网的无线网络( Adhoc) : Adhoc——也称为自组网, 是仅由两个及以上无线终端组成, 网络中不存在 AP, 这种类型的网络是一种松散的结构, 网络中所有的 STA 都能够直接通信。 2.、 基于 AP 组建的基础无线网络( Infra) : Infra——也5下...
