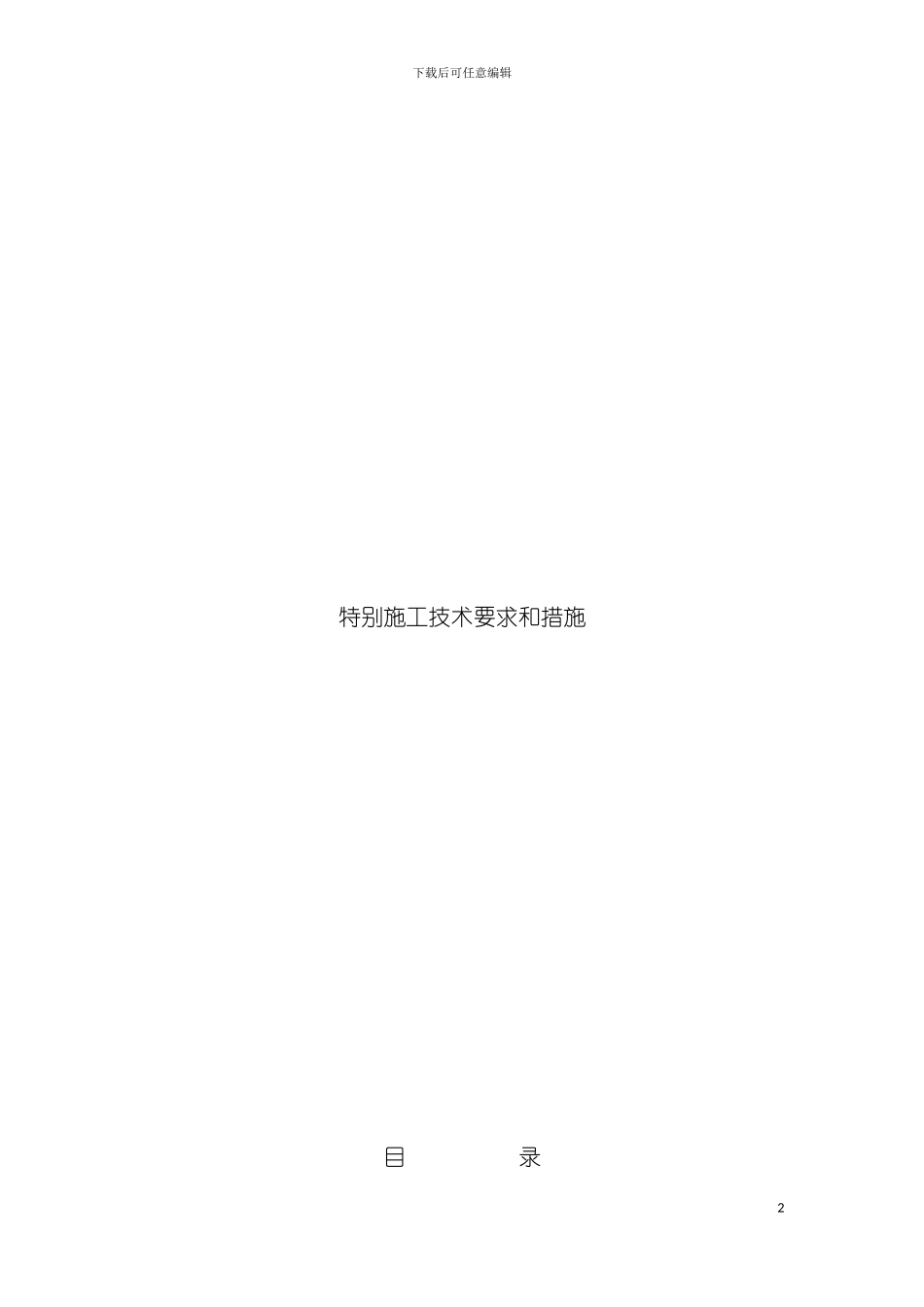

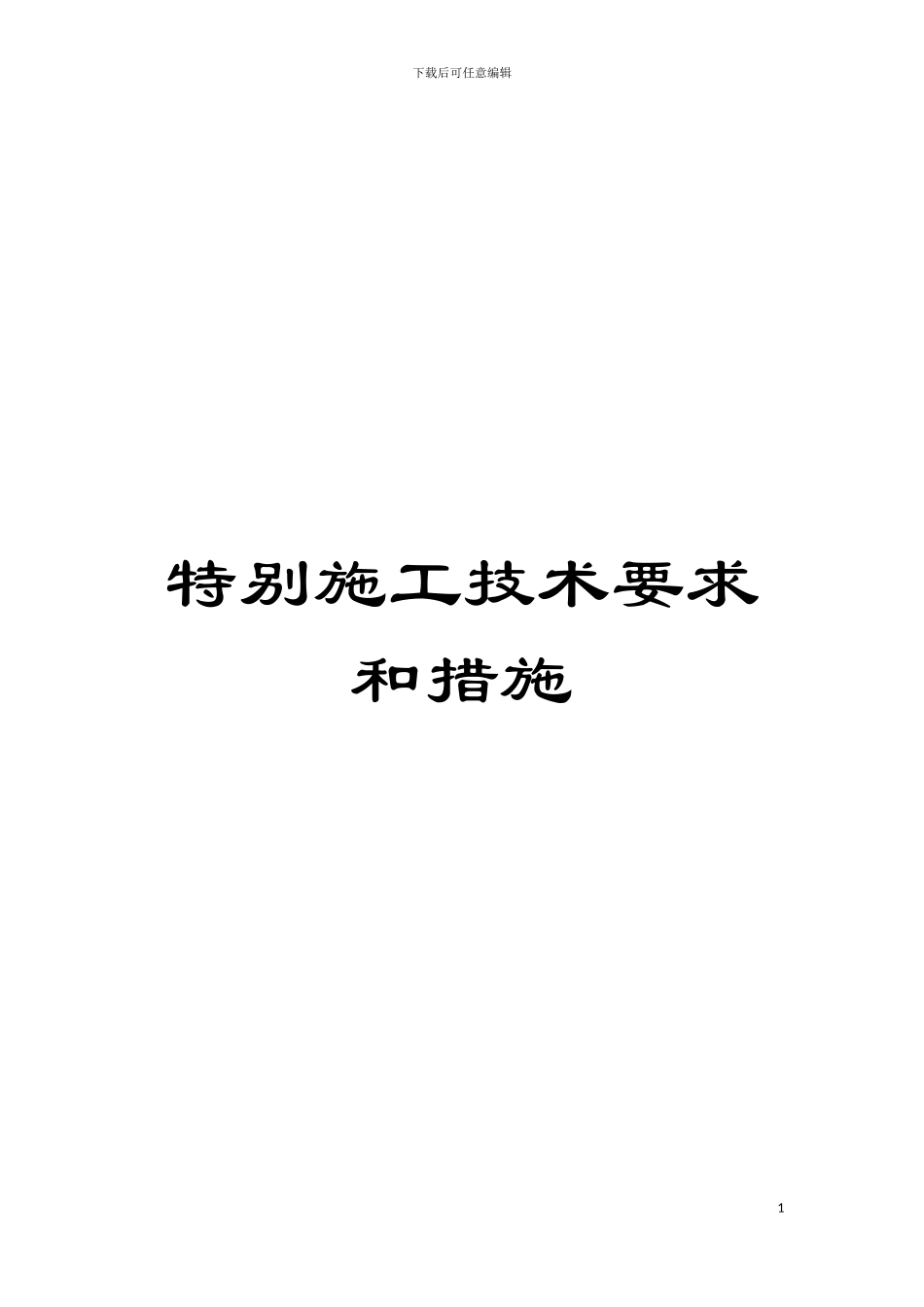

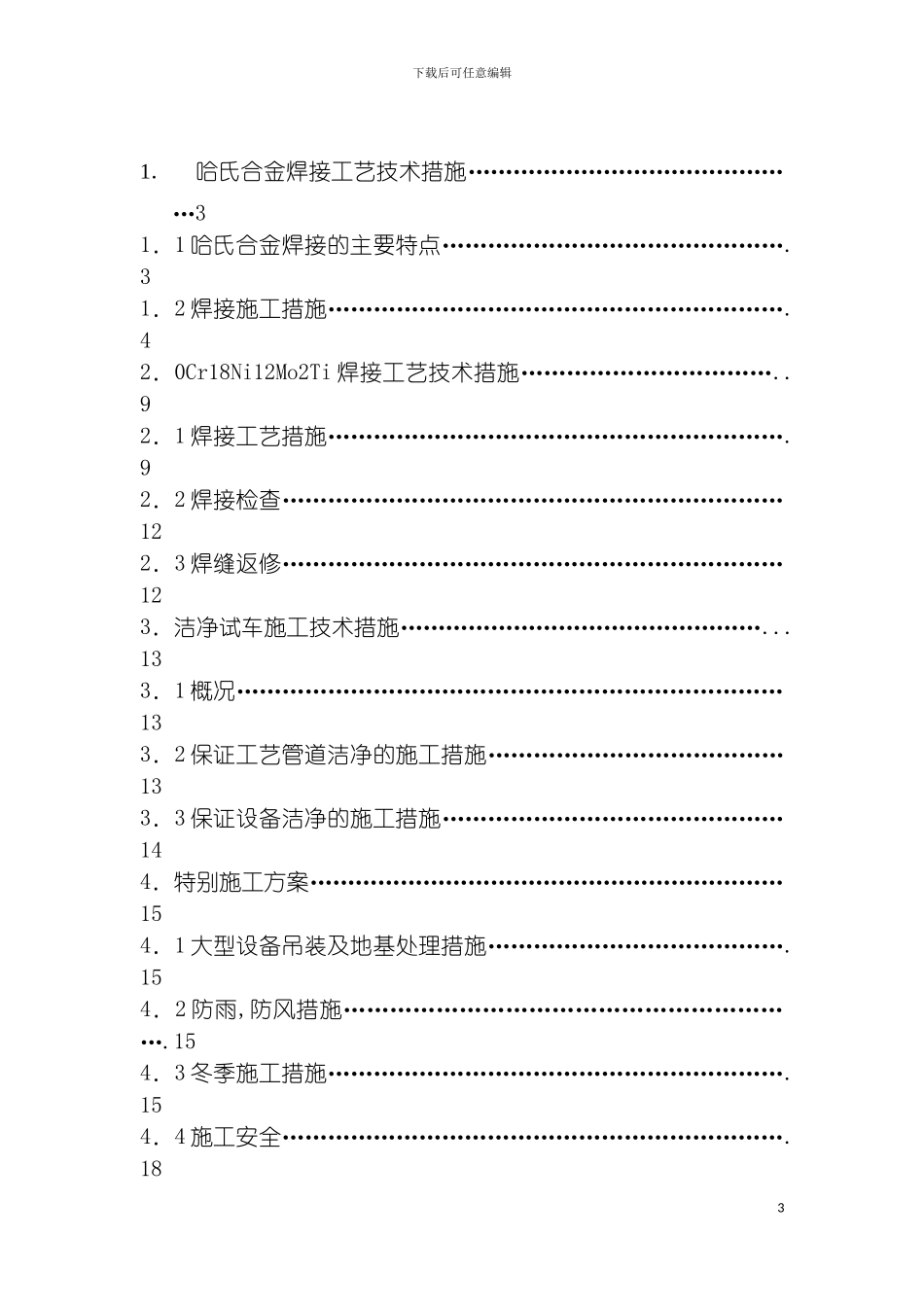

下载后可任意编辑特别施工技术要求和措施1下载后可任意编辑特别施工技术要求和措施目 录2下载后可任意编辑1．哈氏合金焊接工艺技术措施………………………………………31．1 哈氏合金焊接的主要特点……………………………………….31．2 焊接施工措施…………………………………………………….42．0Cr18Ni12Mo2Ti 焊接工艺技术措施……………………………..92．1 焊接工艺措施…………………………………………………….92．2 焊接检查…………………………………………………………122．3 焊缝返修…………………………………………………………123．洁净试车施工技术措施…………………………………………...133．1 概况………………………………………………………………133．2 保证工艺管道洁净的施工措施…………………………………133．3 保证设备洁净的施工措施………………………………………144．特别施工方案………………………………………………………154．1 大型设备吊装及地基处理措施………………………………….154．2 防雨,防风措施…………………………………………………….154．3 冬季施工措施…………………………………………………….154．4 施工安全………………………………………………………….183下载后可任意编辑1.合氏合金焊接工艺技术措施1.1 哈氏合金焊接的主要特点: ( 1) 概况: 由我公司承建的新疆乌石化 7．5 吨／年 PTA 装置中, 曾施焊过 哈 氏 合 金 ( 其 材 质 为 Hastel1oy 、 c 一 276 、 规 格φ152×7.1mm(英国进口) 管线的焊接, 我们采纳焊接方法: 钨极氩弧焊( TIG 焊) 十手工电弧焊, 管内充氩保护, 我们先后培训多名焊工, 经外国专家考核后, 取得上岗的资格, 为了确保该管线焊接接头达至标准的要求, 我们公司又做焊接工艺评定( 编号95 一 32) , 按 JB4708-92 标准, 评定为合格。( 2) 特点: 根据我们的施工经验, 哈氏合金焊接具有以下特点: A.因为合金中, 0、 S、 P 等杂质能与 Ni 形成低熔点共晶, 富集于晶界, 在焊接应力作用下, 容易产生热裂纹, 特别是显微裂纹。B.哈氏合金焊接时容易产生 H2、 O2、 N2、 CO 及蒸汽气孔。H2、 O2、 CO 在液态镍中( 哈氏合金为镍基材料) , 熔解度相当大, 而在固态镍中熔解度大大降低, 且由于镍的流动性差, 在焊缝金属凝固前, 气体来不及逸出而形成气孔。C.哈氏合金导...
