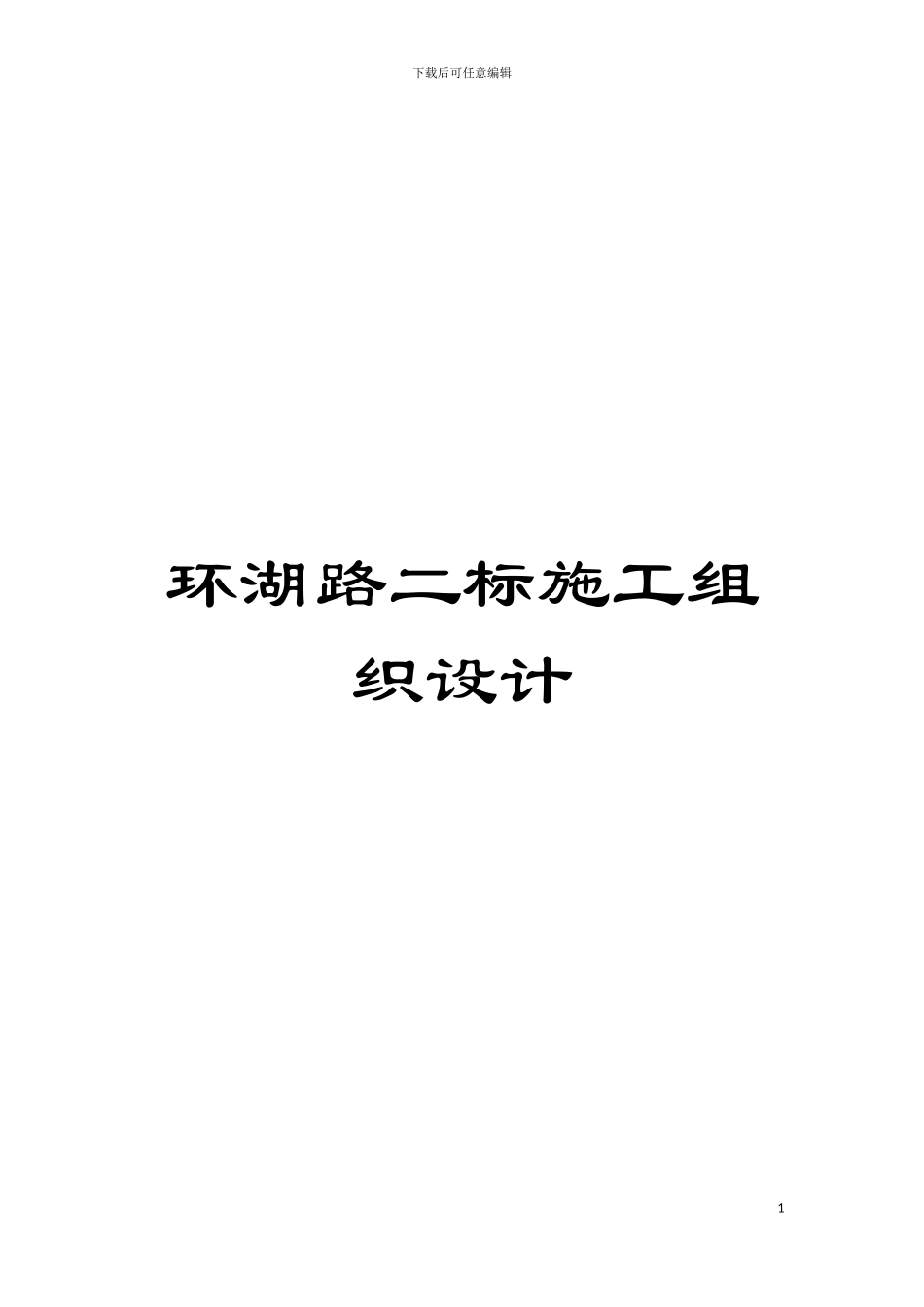

环湖路二标施工组织设计模板

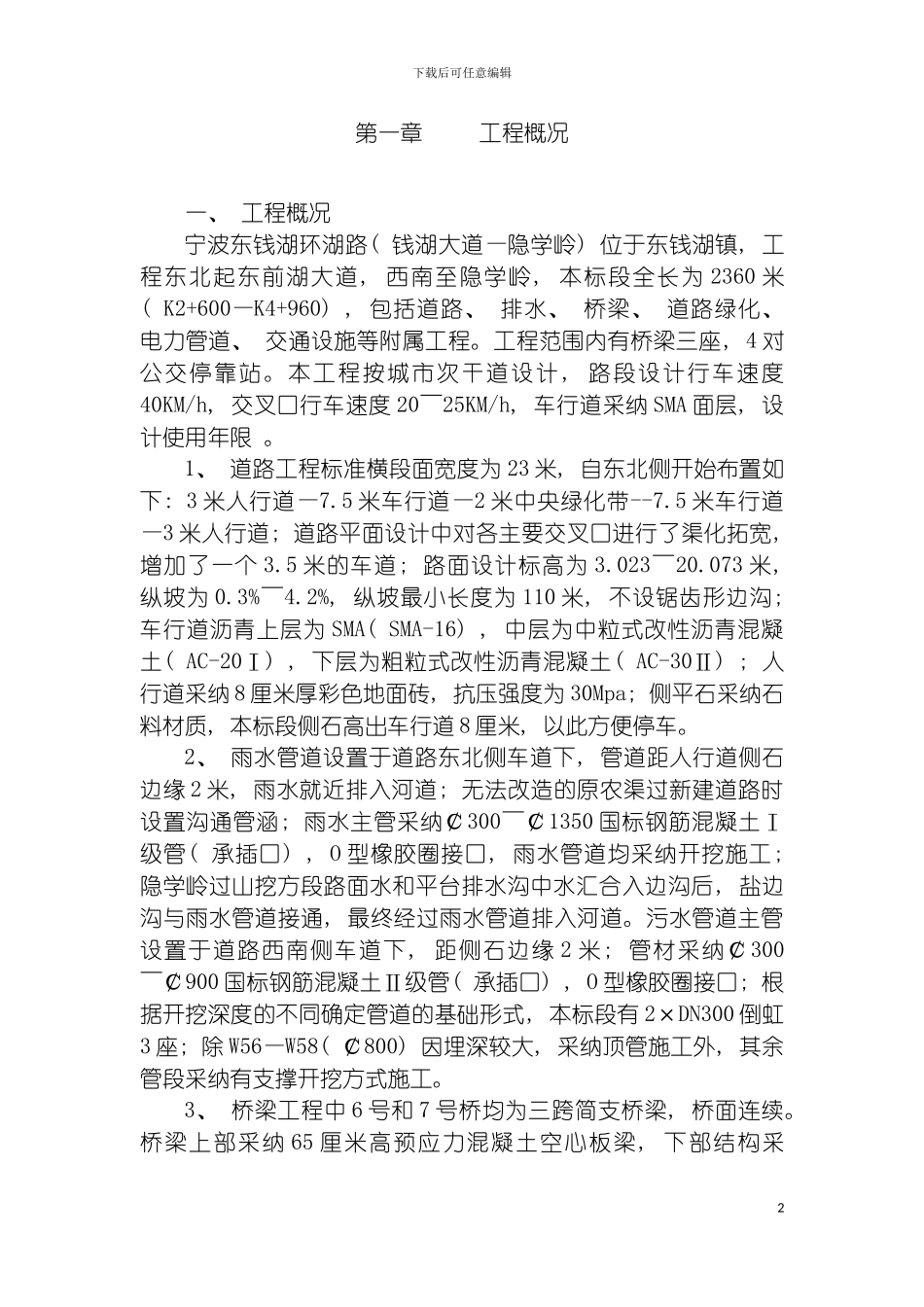

下载后可任意编辑环湖路二标施工组织设计1下载后可任意编辑第一章 工程概况 一、 工程概况宁波东钱湖环湖路( 钱湖大道—隐学岭) 位于东钱湖镇, 工程东北起东前湖大道, 西南至隐学岭, 本标段全长为 2360 米( K2+600—K4+960) , 包括道路、 排水、 桥梁、 道路绿化、 电力管道、 交通设施等附属工程。工程范围内有桥梁三座, 4 对公交停靠站。本工程按城市次干道设计, 路段设计行车速度40KM/h, 交叉口行车速度 20～25KM/h, 车行道采纳 SMA 面层, 设计使用年限 。1、 道路工程标准横段面宽度为 23 米, 自东北侧开始布置如下: 3 米人行道—7.5 米车行道—2 米中央绿化带--7.5 米车行道—3 米人行道; 道路平面设计中对各主要交叉口进行了渠化拓宽, 增加了一个 3.5 米的车道; 路面设计标高为 3.023～20.073 米, 纵坡为 0.3%～4.2%, 纵坡最小长度为 110 米, 不设锯齿形边沟; 车行道沥青上层为 SMA( SMA-16) , 中层为中粒式改性沥青混凝土( AC-20Ⅰ) , 下层为粗粒式改性沥青混凝土( AC-30Ⅱ) ; 人行道采纳 8 厘米厚彩色地面砖, 抗压强度为 30Mpa; 侧平石采纳石料材质, 本标段侧石高出车行道 8 厘米, 以此方便停车。2、 雨水管道设置于道路东北侧车道下, 管道距人行道侧石边缘 2 米, 雨水就近排入河道; 无法改造的原农渠过新建道路时设置沟通管涵; 雨水主管采纳￠300～￠1350 国标钢筋混凝土Ⅰ级管( 承插口) , O 型橡胶圈接口, 雨水管道均采纳开挖施工; 隐学岭过山挖方段路面水和平台排水沟中水汇合入边沟后, 盐边沟与雨水管道接通, 最终经过雨水管道排入河道。污水管道主管设置于道路西南侧车道下, 距侧石边缘 2 米; 管材采纳￠300～￠900 国标钢筋混凝土Ⅱ级管( 承插口) , O 型橡胶圈接口; 根据开挖深度的不同确定管道的基础形式, 本标段有 2×DN300 倒虹3 座; 除 W56—W58( ￠800) 因埋深较大, 采纳顶管施工外, 其余管段采纳有支撑开挖方式施工。3、 桥梁工程中 6 号和 7 号桥均为三跨简支桥梁, 桥面连续。桥梁上部采纳 65 厘米高预应力混凝土空心板梁, 下部结构采2下载后可任意编辑纳￠100 厘米钻孔灌注桩, 桥头两侧各设 6 米拱形现浇搭板, 且两侧 15 米范围内采纳水泥搅拌桩对地基进行加固, 桥头路基回填选用中粗砂而且加铺经编土工格栅, 以增强填料的整体性。8 号桥设计采纳三跨空腹式钢筋混凝土现浇拱板, 拱桥全长...
