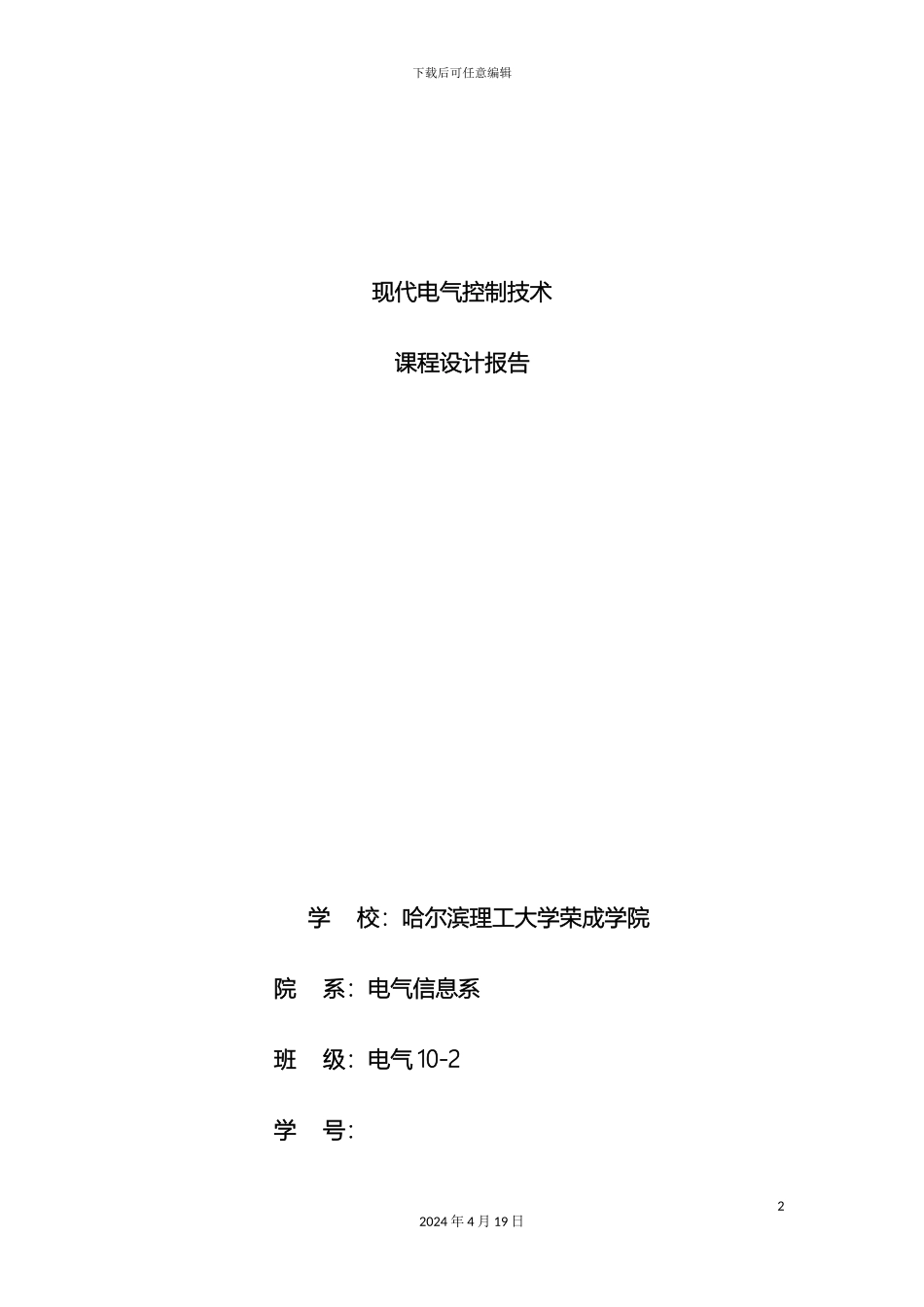

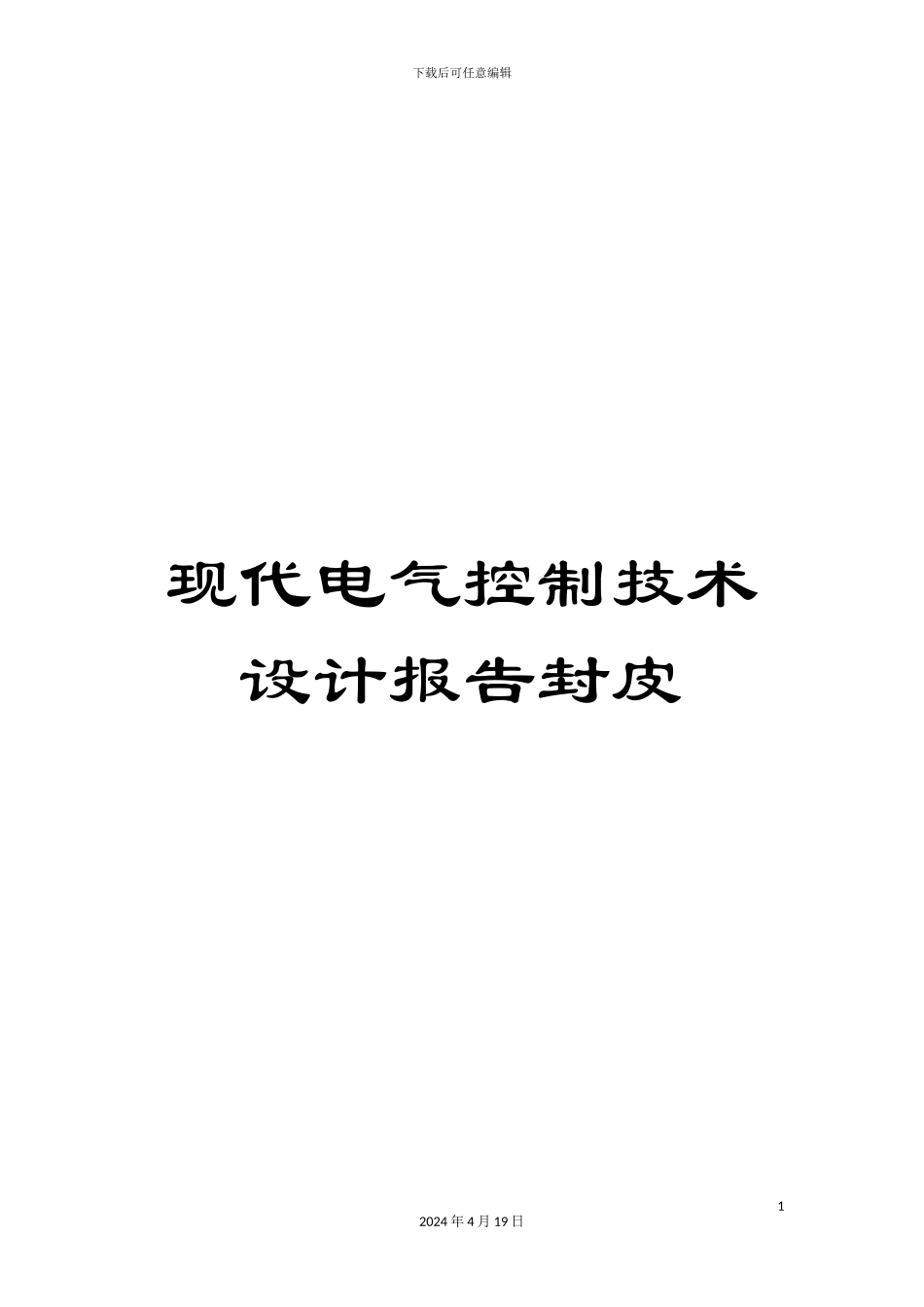

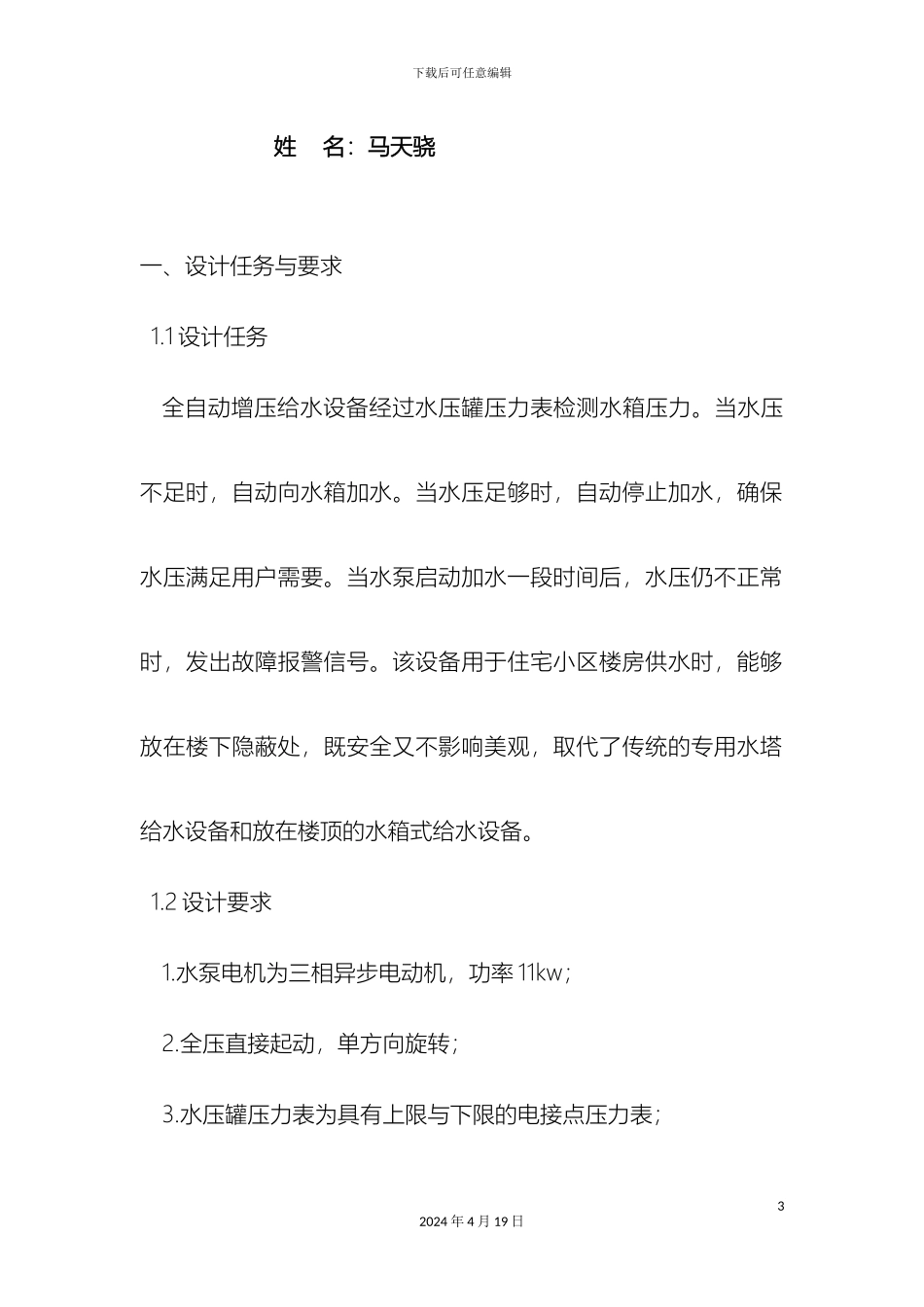

下载后可任意编辑现代电气控制技术设计报告封皮12024 年 4 月 19 日下载后可任意编辑现代电气控制技术课程设计报告 学 校：哈尔滨理工大学荣成学院院 系：电气信息系班 级：电气 10-2学 号：22024 年 4 月 19 日下载后可任意编辑姓 名：马天骁一、设计任务与要求1.1 设计任务全自动增压给水设备经过水压罐压力表检测水箱压力。当水压不足时，自动向水箱加水。当水压足够时，自动停止加水，确保水压满足用户需要。当水泵启动加水一段时间后，水压仍不正常时，发出故障报警信号。该设备用于住宅小区楼房供水时，能够放在楼下隐蔽处，既安全又不影响美观，取代了传统的专用水塔给水设备和放在楼顶的水箱式给水设备。1.2 设计要求1.水泵电机为三相异步电动机，功率 11kw；2.全压直接起动，单方向旋转；3.水压罐压力表为具有上限与下限的电接点压力表；32024 年 4 月 19 日下载后可任意编辑4.水压不足时，自动加水，水压达到要求后，自动停止加水；5.加水 15 分钟后，水压仍未达标时，点亮故障报警指示灯；6.压上、下限均有指示显示，加水时有水泵运行指示显示，有电源电压、电流指示；7.有全自动和手动两种控制方式；8.总停控制和必要的短路、过载保护。二、方案设计与论证本设计由主电路和控制电路构成。主电路经过开关、热继电器直接以三角形接法接到电动机；控制电路经过水压罐压力表检测水箱压力，输出开关信号，接通相应的沟通接触器的主触头来控制电动机的运行与停止；电压电流表检查主电路的工作与否；时间继电器可实现电动机运行 15 分钟后水压未达标，点亮故障报警指示灯；经过刀闸开关、热继电器可实现总停控制和必要的短路、42024 年 4 月 19 日下载后可任意编辑过载保护。采纳电信号控制型压力表自动水位控制水箱抽水电路。经过压力表输出的开关信号控制电动机的运行与停止。此电路具有成本少，配置灵活，测量水位误差小，不受水箱里面水位上下浮动的影响，易于实现的优点。三、单元电路设计与参数计算3.1 电接点压力表原理： 电接点压力表有三根接线，一根是公用的，表针是可调的，可将一个表针调到 0.4M，接低压启动控制继电器，另一个表针调到0.6M，接高压停止继电器，公用线是高低压控制的公用线。文字说明 右边是上限，左边是下限，中间的黑色指针指示实际压力数值。实际压力在上限之上时，与上限接通，与下限断开。实际52024 年 4 月 19 日下载后可任意编辑压力在上下限之间时，公共端与...
