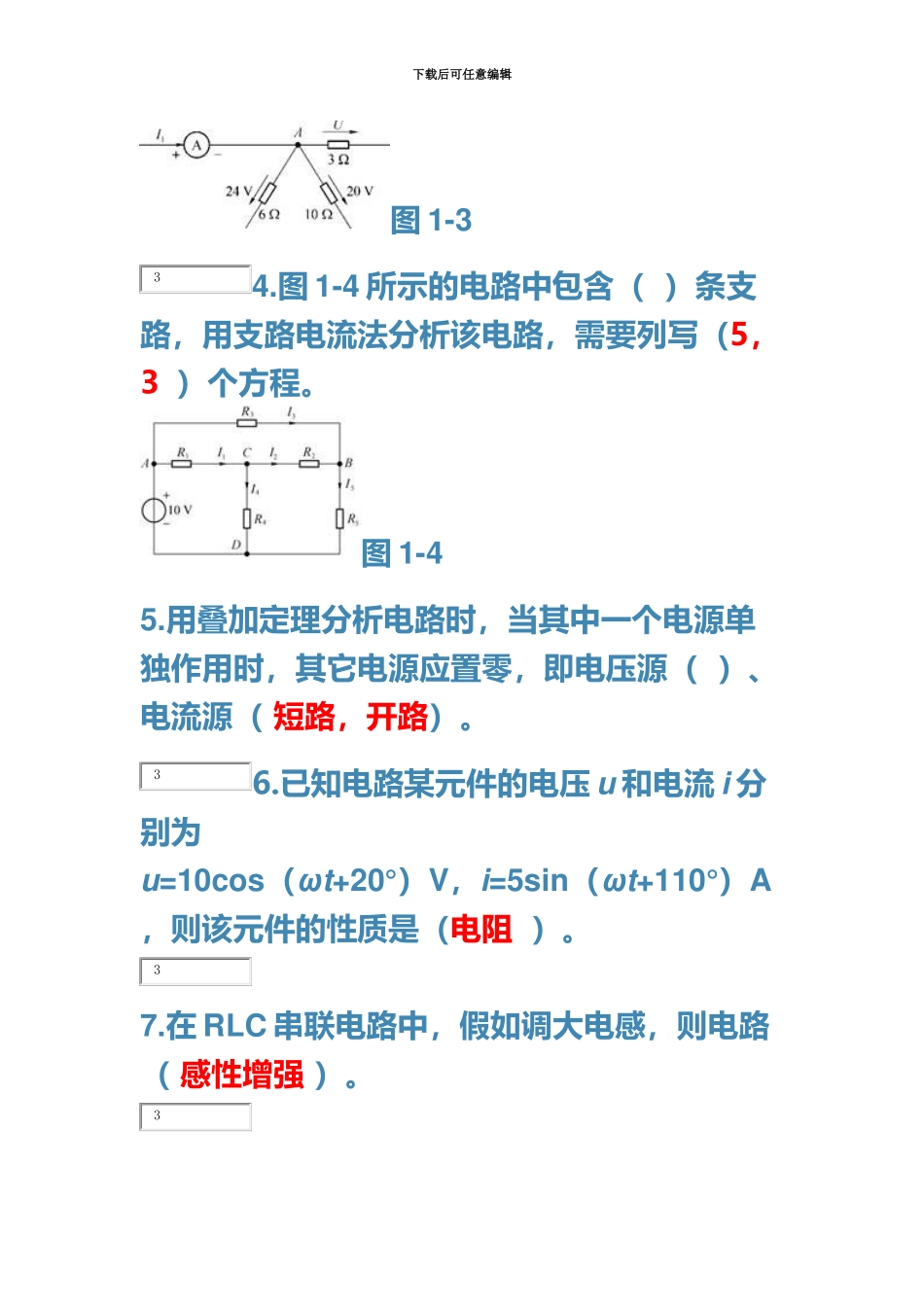

下载后可任意编辑电子电工技术电大形考下载后可任意编辑1.图 1-1 所示的电路中，电流 I 为（5 A ）。图 1-12.图 1-2 所示电路中，电压 Uab的数值是（ C. 10V）。图 1-23.图 1-3 所示的电路中，电流表的正、负接线端用“+”、“ ”号标出，现电流表指针正向偏转‒，示数为 10 A，有关电流、电压方向也表示在图中，则（）正确。I1=10 A，U=12 V3333下载后可任意编辑图 1-34.图 1-4 所示的电路中包含（ ）条支路，用支路电流法分析该电路，需要列写（5， 3 ）个方程。图 1-45.用叠加定理分析电路时，当其中一个电源单独作用时，其它电源应置零，即电压源（ ）、电流源（ 短路，开路）。6.已知电路某元件的电压 u 和电流 i 分别为u=10cos（ωt+20°）V，i=5sin（ωt+110°）A，则该元件的性质是（电阻 ）。7.在 RLC 串联电路中，假如调大电感，则电路（ 感性增强 ）。3333下载后可任意编辑8.在三相电路中，三相对称负载为星形连接，三个线电流均为 4A，则中线电流为（ 0A ）。1.电路中电流的实际方向是电位降低的方向，可据此来判别电流源或电压源上电流或电压的关联性。（√）2.种电源模型的等效变换只是对相同的外部电路而言，对电源内部是不等效的。（√）3 基尔霍夫定律的理论依据是电荷守恒定律及能量守恒定律，对电路中各元件的种类、性质需加以限制。（×）4.加定理是用来分析计算线性电路中的电压、电流和功率的。（×）5.在沟通电路中，为了讨论多个同频率正弦量之间的关系，常常选择其中的一个作为参考，称为参考正弦量。（√）14.电感元件具有通高频、阻低频的特性；电容元件具有通低频、阻高频的特性。（×）33333下载后可任意编辑15.因为电流 I 与功率因数 cosφ 成反比，因此功率因数越小，电流在输电线路上的功率损耗越小。（×）16.由对称三相电路有功功率P=3UPIPcosφ=√3ULILcosφ 可知，相位差 φ既是相电压和相电流间的相位差，也是线电压和线电流的相位差。（×）三、综合题图 1-5 电路中,已知R1=R2=R4=R5=5Ω，R3=10Ω，U=6V。用戴维南定理求 R5所在支路的电流。图 1-53333下载后可任意编辑（a）用戴维南定理求解，应先将（ ），求开路电压 UO和等效电阻 RO;正确答案是：R5开路18.（b）开路电压 UO和等效电阻 RO分别为（），（正确答案是：1.08V,5.83Ω）19.（a）谐振频率 f0的计算公式为（ ）正确答案是：20.（b）谐振电流 I0、品质因数 Q0分别为（0.5A，333 ）...
