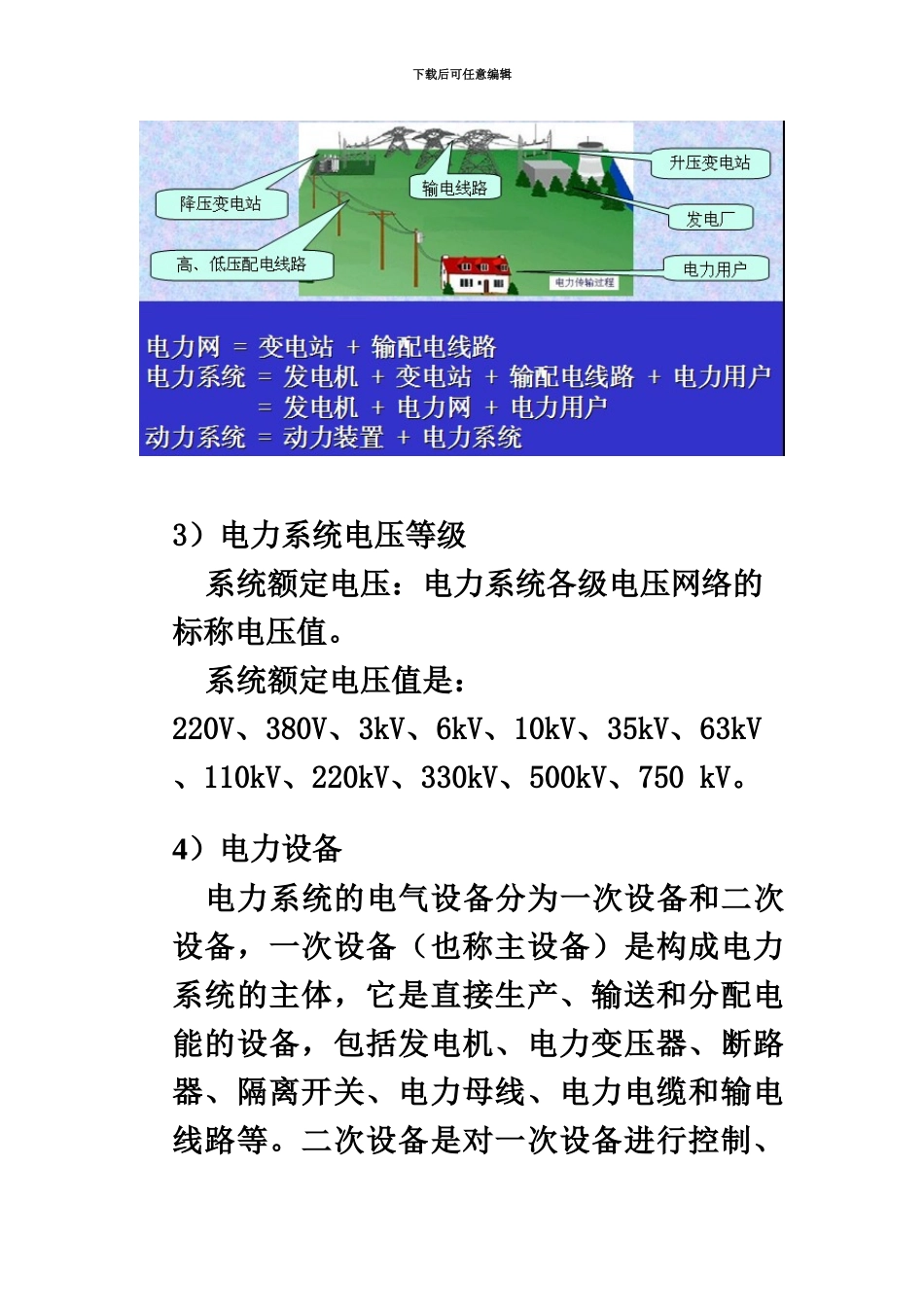

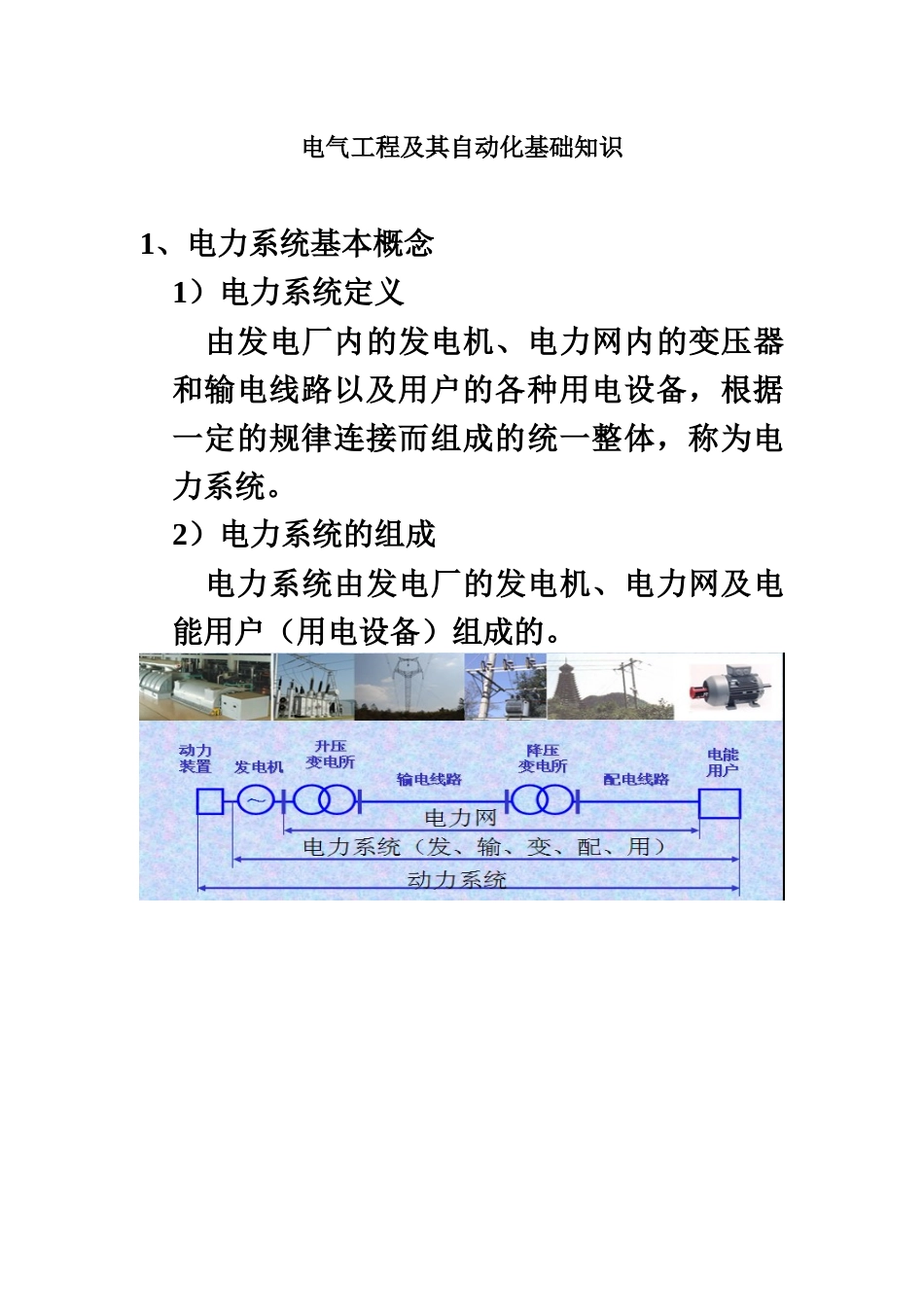

下载后可任意编辑电气工程笔试汇总电气工程及其自动化基础知识1、电力系统基本概念1）电力系统定义由发电厂内的发电机、电力网内的变压器和输电线路以及用户的各种用电设备，根据一定的规律连接而组成的统一整体，称为电力系统。2）电力系统的组成电力系统由发电厂的发电机、电力网及电能用户（用电设备）组成的。下载后可任意编辑3）电力系统电压等级系统额定电压：电力系统各级电压网络的标称电压值。系统额定电压值是：220V、380V、3kV、6kV、10kV、35kV、63kV、110kV、220kV、330kV、500kV、750 kV。4）电力设备电力系统的电气设备分为一次设备和二次设备，一次设备（也称主设备）是构成电力系统的主体，它是直接生产、输送和分配电能的设备，包括发电机、电力变压器、断路器、隔离开关、电力母线、电力电缆和输电线路等。二次设备是对一次设备进行控制、下载后可任意编辑调节、保护和监测的设备，它包括控制器具、继电保护和自动装置、测量仪表、信号器具等。二次设备经过电压互感器和电流互感器与一次设备取得电的联系2、电力系统故障及其危害凡造成电力系统运行不正常的任何连接或情况均称为电力系统的故障。电力系统的故障有多种类型，如短路、断线或它们的组合。短路又称横向故障，断线又称为纵向故障。短路故障可分为三相短路、单相接地短路（简称单相短路）两相短路和两相接地短路，注意两相短路和两相接地短路是两类不同性质的短路故障，前者无短路电流流入地中，而后者有。三相短路时三相回路依旧是对称的，故称为对称短路；其它几种短路均使三相回路不对称，因此称为不对称短路。断线故障可分为单相断线和两相断线。断线又称为非全相运行，也是一种不对称故障。大多数情况下在电力系统中一次只有一处故障，称为简单故障或单重故障，但有时可能有两处下载后可任意编辑或两处以上故障同时发生，称为复杂故障或多重故障。短路故障一旦发生，往往造成十分严重的后果，主要有：（1） 电流急剧增大。短路时的电流要比正常工作电流大得多，严重时可达正常电流的十几倍。大型发电机出线端三相短路电流可达几万甚至十几万安培。这样大的电流将产生巨大的冲击力，使电气设备变形或损坏，同时会大量发热使设备过热而损坏。有时短路点产生的电弧可能直接烧坏设备。（2） 电压大幅度下降。三相短路时，短路点的电压为零，短路点附近的电压也明显下降，这将导致用电设备无法正常工作，例如异步电动机转速下降，甚至停转。（3） 可能使电力系统...
