电缆排管敷设施工组织设计

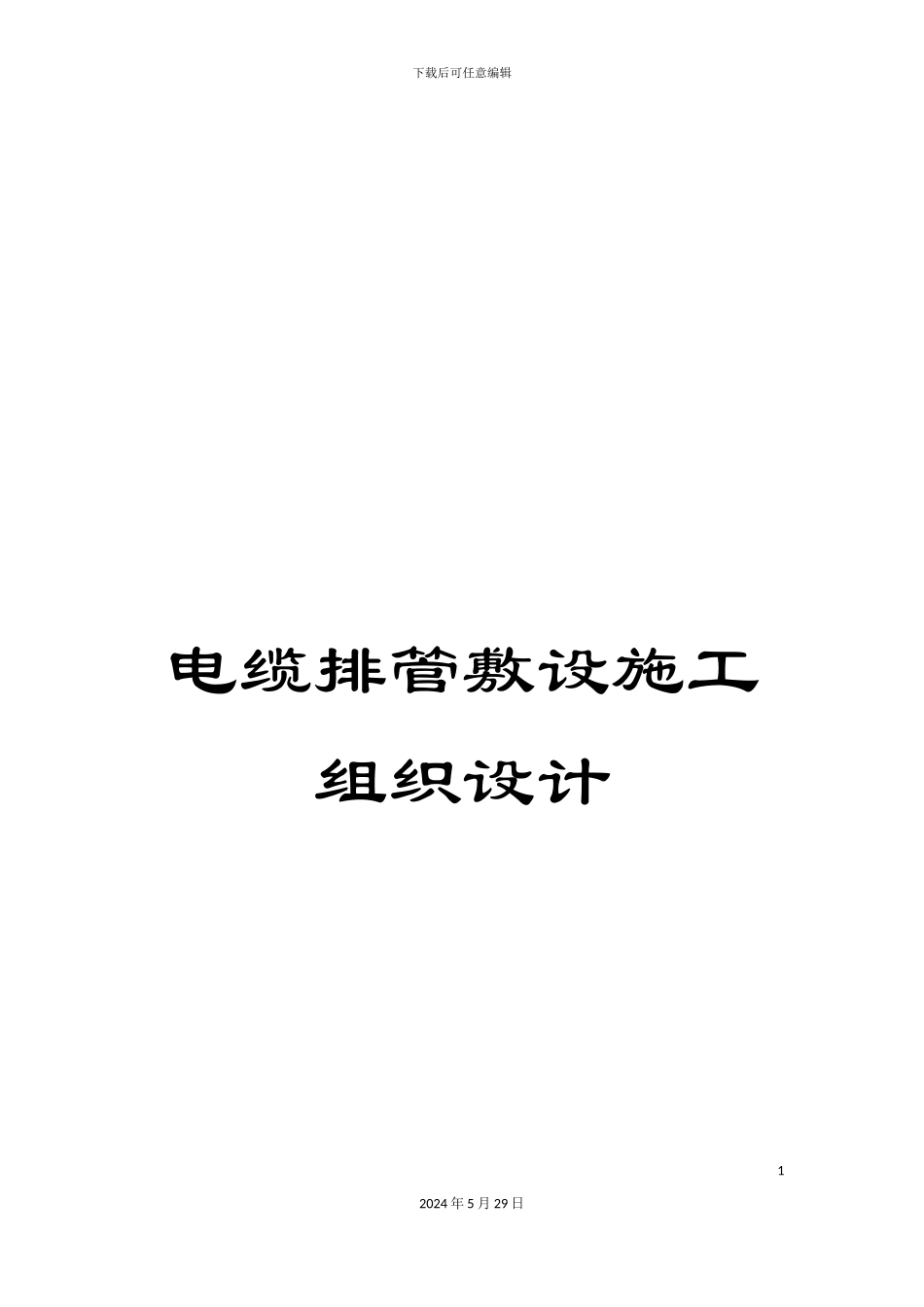

电缆排管敷设施工组织设计_第1页
1/79

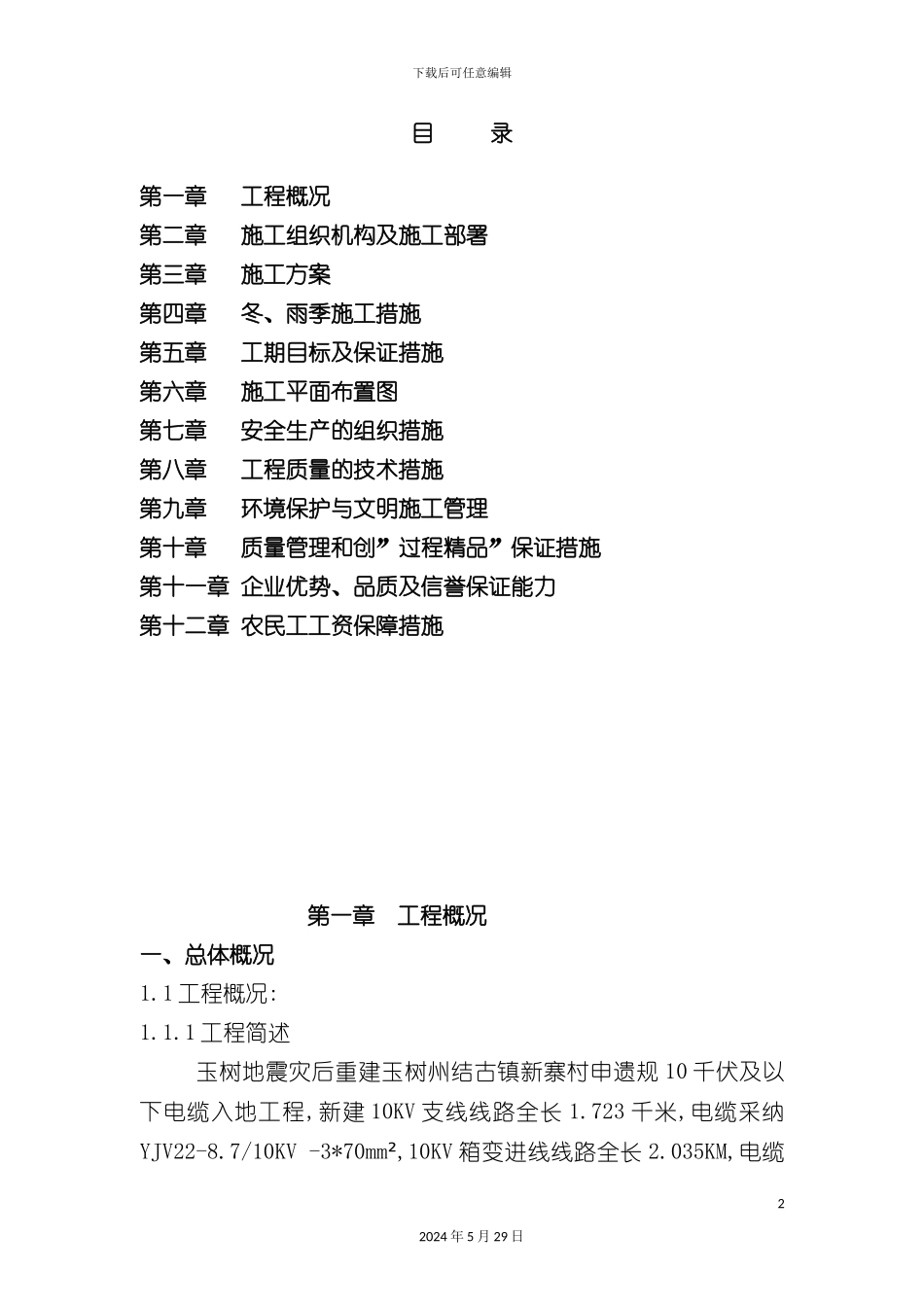

电缆排管敷设施工组织设计_第2页
2/79
电缆排管敷设施工组织设计_第3页
3/79
下载后可任意编辑电缆排管敷设施工组织设计12024 年 5 月 29 日下载后可任意编辑目 录第一章 工程概况第二章 施工组织机构及施工部署第三章 施工方案第四章 冬、雨季施工措施第五章 工期目标及保证措施第六章 施工平面布置图第七章 安全生产的组织措施第八章 工程质量的技术措施第九章 环境保护与文明施工管理第十章 质量管理和创”过程精品”保证措施第十一章 企业优势、品质及信誉保证能力第十二章 农民工工资保障措施第一章 工程概况一、总体概况1.1 工程概况:1.1.1 工程简述玉树地震灾后重建玉树州结古镇新寨村申遗规 10 千伏及以下电缆入地工程,新建 10KV 支线线路全长 1.723 千米,电缆采纳YJV22-8.7/10KV -3*70mm ,10KV²箱变进线线路全长 2.035KM,电缆22024 年 5 月 29 日下载后可任意编辑采纳 YJV22-8.7/10KV -3*35mm ,² 均采纳排管敷设;二、工程概况1、本工程新建 10kV 支线线路全长 1.723kM。电缆采纳 YJV22-8.7/10kV -3*70mm²。10KV 箱变进线线路全长 2.035kM,电缆采纳YJV22-8.7/10kV -3*35mm ,² 均采纳排管敷设;2、城区主要交通要道、公共场所及变压器端共建设 10kV 电缆分支箱 8 台;3、新建 400kVA 园林式箱变 13 台,改造 200kVA 园林式箱变 1 台;4、0.4kV 部分:敷 设 一 级 低 压 电 缆 8.5KM, 电 缆 采 纳 YJLV22-0.6/1kV-3*120+1*70 mm ,² 采纳排管敷设,新建一级电缆分接箱 152 台敷 设 二 级 低 压 电 缆 8.22kM, 电 缆 采 纳 YJLV22-0.6/1kV-3*35+1*16 mm ,² 采纳排管敷设,新建二级电缆分接箱 150 台;5、下户部分:760 户;下户县 VLV-0.6/1kV-1*10 mm ,² 采纳直埋敷设。新建排管:9 孔排管 1.164kM,4 孔排管 4.735 kM,其中破复混凝土路面 6 孔 1.124kM +9 孔 1.164+4 孔 3.084 kM =5.372 kM,广场砖路面 0.396(9 孔)kM。6、新建顶管 4 孔 24 米,6 孔 24 米。7、新建井:分线井 31 个。检查井 139 个。三、工程特点 本工程工作量大,战线长,工期紧,过路管采纳顶管施工,施工难度较大,且与道路施工单位、各管线施工单位存在严重交叉作业,影响施工进度因素较多。我公司将本着和谐共处的原则,处理好与其它施工单位的关系。 四、工程承包范围本工程施工范围包括:电缆排管施工、电缆顶管施工、检查井32024 年 5 月 29 日下载后可任意编辑施工、电缆敷设施工等图纸上全部内容。五、工期...
