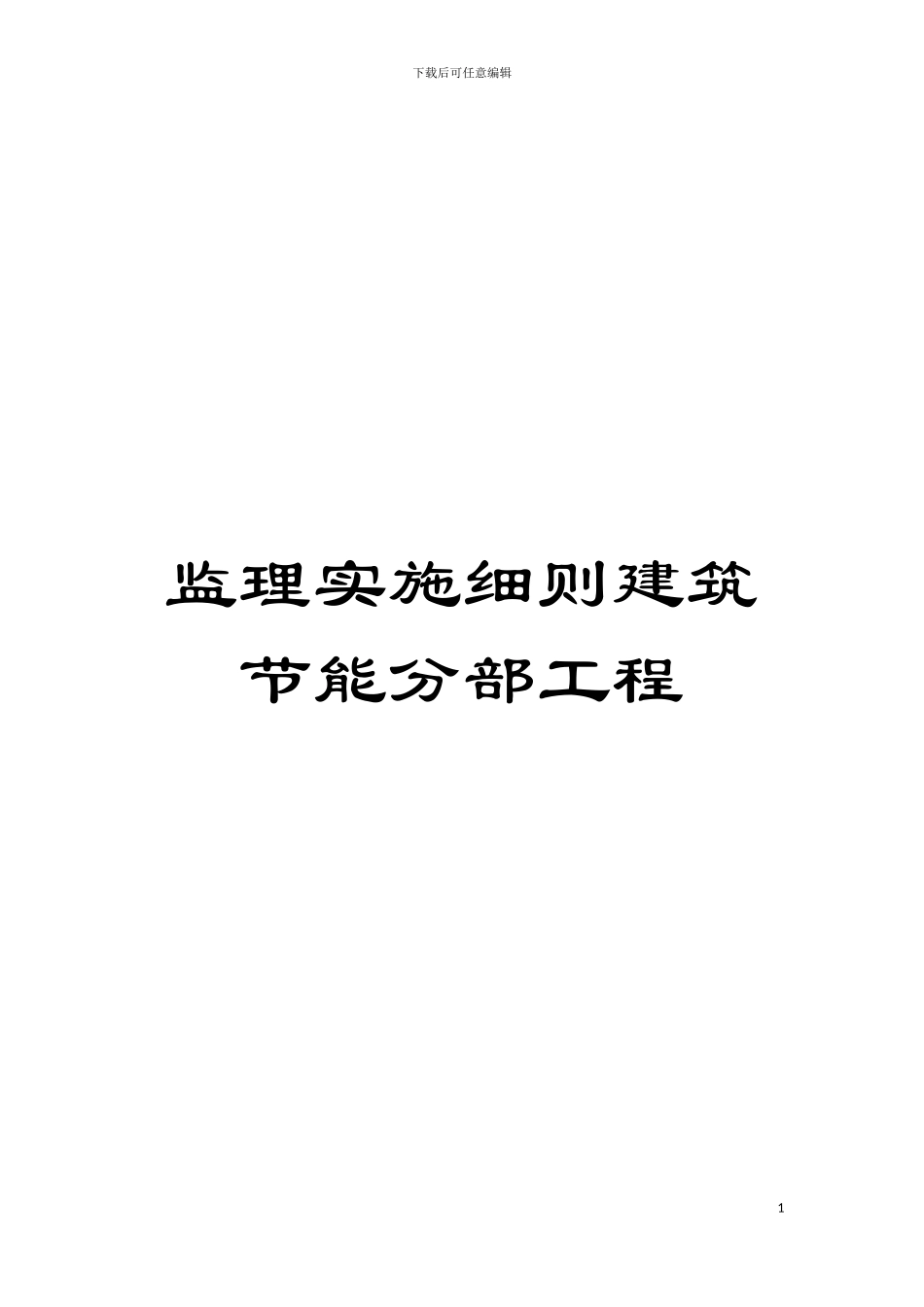

监理实施细则建筑节能分部工程模板

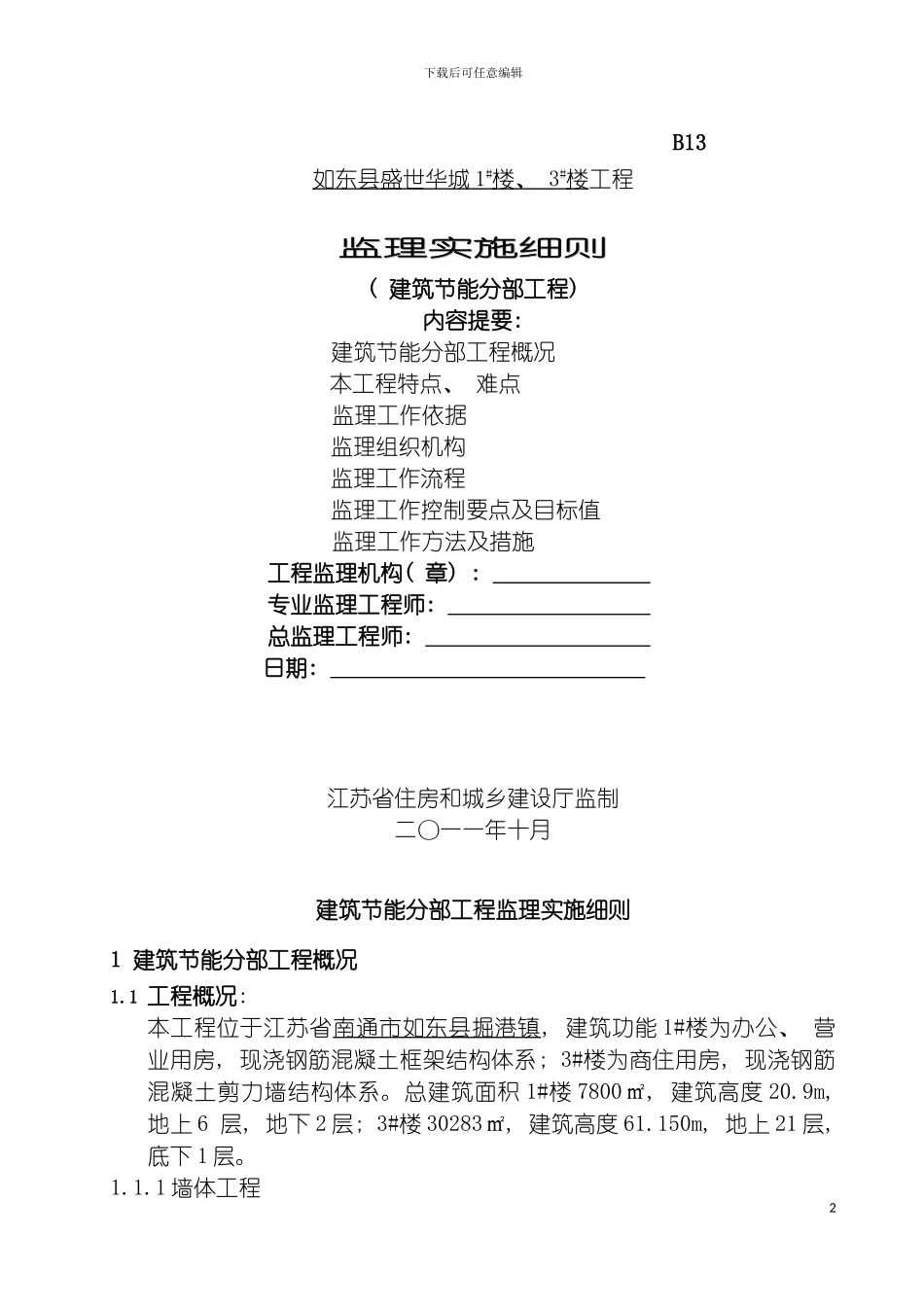

下载后可任意编辑监理实施细则建筑节能分部工程1下载后可任意编辑 B13如东县盛世华城 1 # 楼、 3 # 楼 工程监理实施细则监理实施细则( 建筑节能分部工程) 内容提要: 建筑节能分部工程概况本工程特点、 难点监理工作依据监理组织机构监理工作流程监理工作控制要点及目标值监理工作方法及措施 工程监理机构( 章) : 专业监理工程师: 总监理工程师: 日期: 江苏省住房和城乡建设厅监制二〇一一年十月建筑节能分部工程监理实施细则1 建筑节能分部工程概况1.1 工程概况: 本工程位于江苏省南通市如东县掘港镇, 建筑功能 1#楼为办公、 营业用房, 现浇钢筋混凝土框架结构体系; 3#楼为商住用房, 现浇钢筋混凝土剪力墙结构体系。总建筑面积 1#楼 7800㎡, 建筑高度 20.9m, 地上 6 层, 地下 2 层; 3#楼 30283㎡, 建筑高度 61.150m, 地上 21 层, 底下 1 层。1.1.1 墙体工程2下载后可任意编辑1、 地下室内墙为 200 厚灰加气混凝土砌块, 楼梯间墙为 200 厚多孔砖, 砖块强度等级 MU10, 砂浆强度等级 M5.0; ±0.000 标高以上 250 厚外墙、 200 厚内墙采纳多孔砖, 其它 100 厚隔墙也采纳多孔砖, 砖块强度等级 MU10。2、 外墙采纳 50 厚泡沫板夹心墙, 框架柱外侧采纳 50 厚复合保温板薄抹灰保温系统。1.1.2 幕墙工程1) 隐 框 玻 璃 幕 墙 : 范 围 为 备 用 楼 和 综 合 楼 的 裙 房 ; 面 板 为6+12AR+6LOW-E 中空钢化玻璃充氩气、 8+12AR+8LOW-E 中空钢化玻璃充氩气 ; 基 本 板 块 1000mm 及 1450mm( 宽 ) ×4500mm 及 5000mm( 高 ) 、 1400mm( 宽) ×4500mm( 高) ; 铝合金副框与铝合金龙骨固定。2) 铝板幕墙: 范围为备用楼的主楼和综合楼的主楼及裙房; 面板为2.5mm 厚 竖 向 肌 理 铝 板 , 型 号 30003H44; 基 本 板 块 1000mm( 宽 ) ×4500mm( 高) ; 铝合金副框与铝合金龙骨固定铝板, 铝板背后设置 50mm厚保温岩棉。1.1.3 门窗工程与幕墙工程结合实施。1.1.4 屋面工程1、 ±0.000 标高屋面主要做法为 40mm 厚细石混凝土＋35 厚 XPS 挤塑保温板＋假期混凝土碎料找坡层( 平均厚度 100mm) 。2、 地下室顶板主要做法为 150 厚 C20 钢筋混凝土防水层＋25 厚 XPS挤塑保温板＋陶粒混凝土找坡层( 容重<900kg/m ) ³。1.1.5 地面工程1、 所有地面与室外空气接触的地面均根据铝板吊顶的方...
