直墙拱形衬砌结构计算说明书浙理地下建筑结构课程设计样本

直墙拱形衬砌结构计算说明书浙理地下建筑结构课程设计样本_第1页
1/26
直墙拱形衬砌结构计算说明书浙理地下建筑结构课程设计样本_第2页
2/26
直墙拱形衬砌结构计算说明书浙理地下建筑结构课程设计样本_第3页
3/26

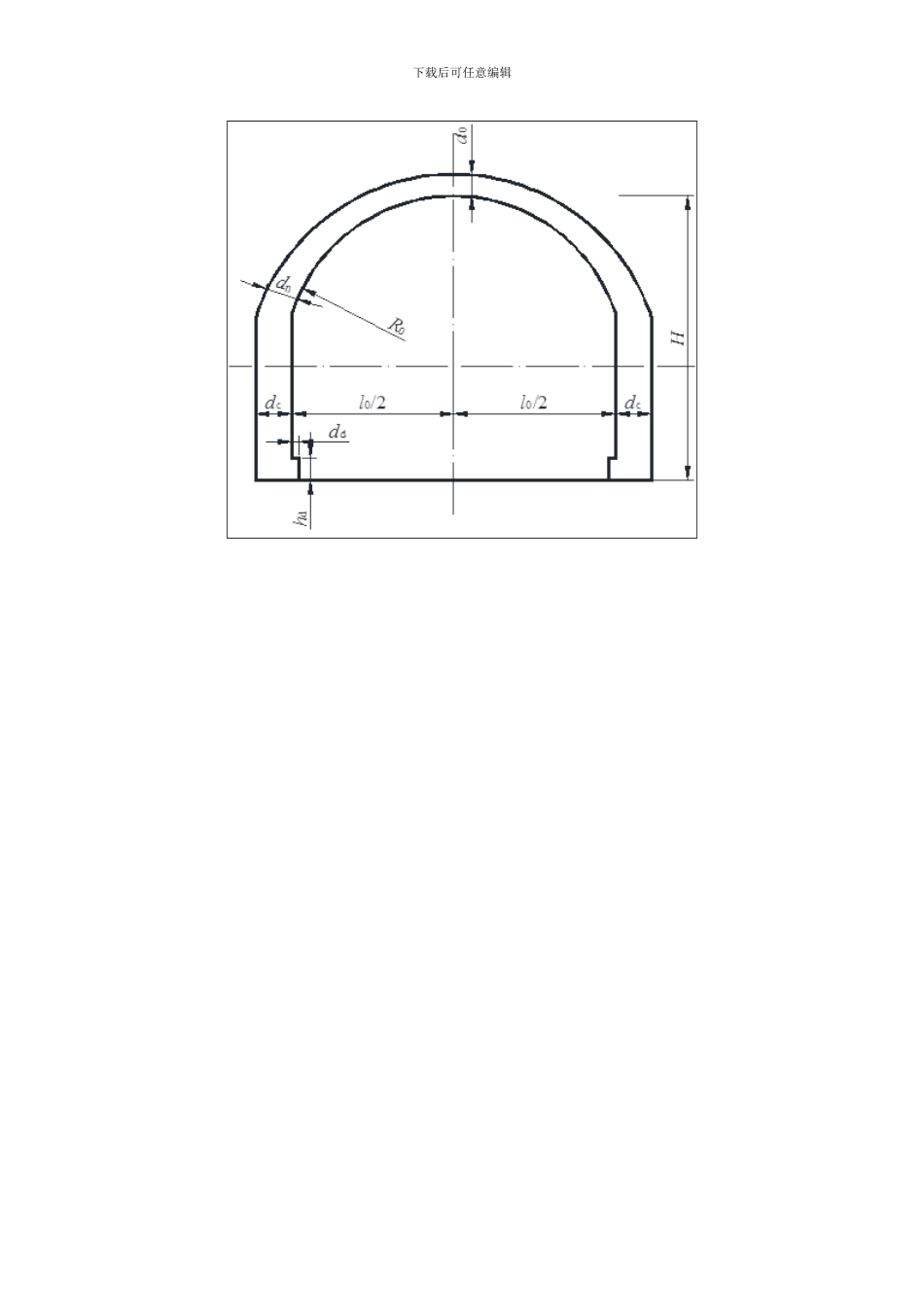

下载后可任意编辑直墙拱形衬砌结构设计计算说明书下载后可任意编辑设计资料: 1. 围岩特征某隧道埋深 85 m, 围岩为Ⅲ级围岩, RQD=85%, Rc=57.4MPa, 容重 γ0=25 kN/m3, 侧向和基底 弹性抗力系数 均为kPa/m。2. 衬砌材料采纳整体式直墙拱混凝土衬砌, 混凝土标号为 C20, 弹性模量E=26GPa, 容重 γ=25 kN/m3, 混凝土轴心抗压强度设计值 fc=10MPa, 弯曲抗压强度设计值 fcm=11MPa, 抗拉强度设计值 ft=1.1MPa。钢筋采纳 25MnSi 钢, 强度设计值 fy=340MPa, 弹性模量E=200GPa。3. 结构尺寸顶拱是变厚度的单心圆拱, 拱的净矢高 f0=3.7m, 净跨 l0=11.3m。开挖宽度, 开挖高度。初步拟定拱顶厚度mm, 拱脚厚度mm, 边墙的厚度为mm, 墙底厚度增加mm。下载后可任意编辑下载后可任意编辑目录(一)结构几何尺寸计算........................................................................................1(二)计算拱圈的单位变位...................................................................................2(四)计算拱圈的弹性抗力位移........................................................................5(五)计算墙顶(拱脚)位移.............................................................................5(六)计算墙顶竖向力、水平力和力矩........................................................7(七)计算多余未知力.............................................................................................7(八)计算拱圈截面内力........................................................................................8(九)计算边墙截面内力......................................................................................10(十)验算拱圈和侧墙的截面强度.................................................................12(十一)计算配筋量.................................................................................................13参考文献...........................................................................................................................15下载后可任意编辑下载后可任意编辑( 一) 结构几何尺寸计算( 1) 拱圈内圆几何尺寸内圆跨径, 内圆矢高内圆半径计算: , 从而有( 2) ...
