盛安花园用的模板工程及脚手架临时用电施工方案模板

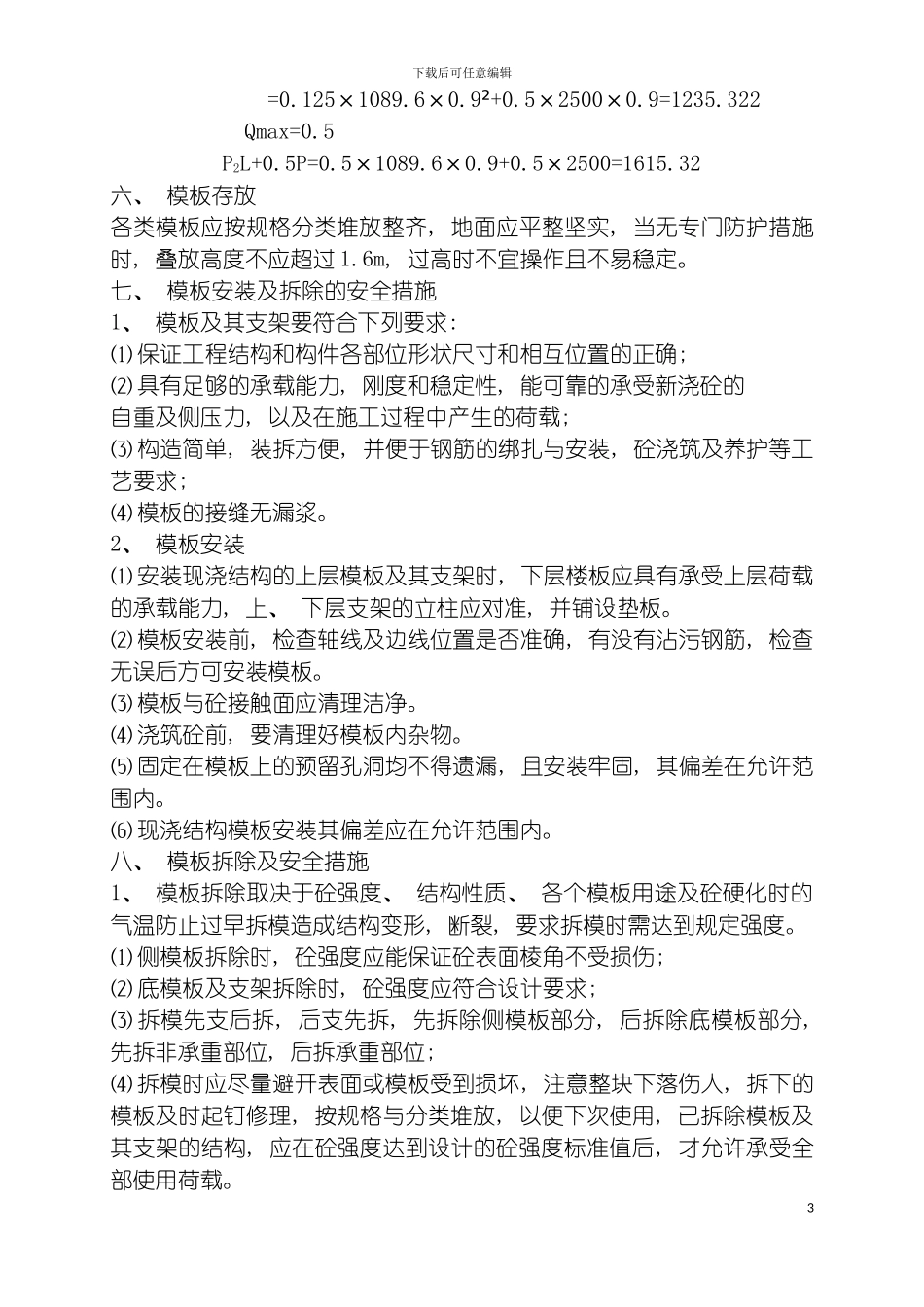

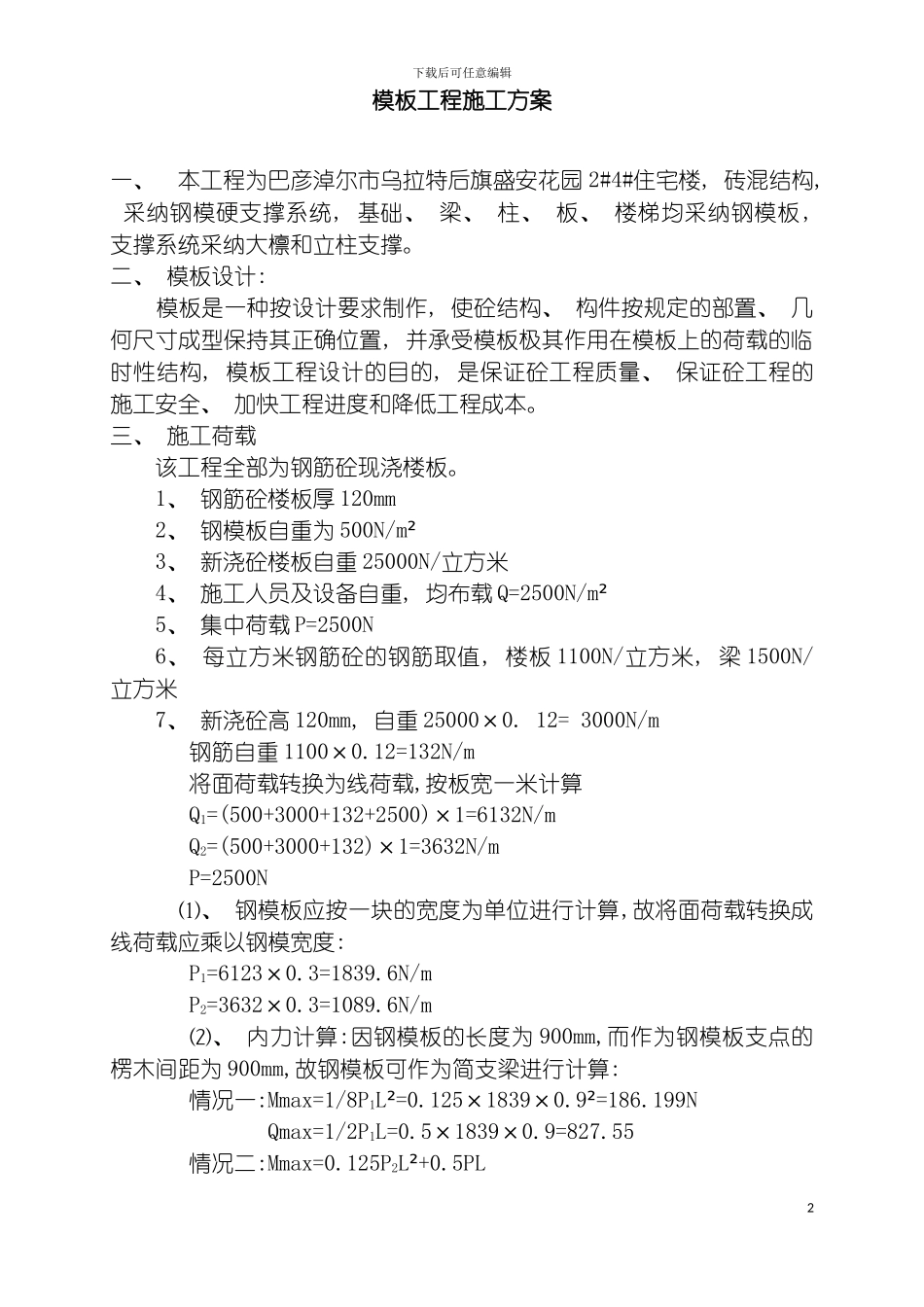

下载后可任意编辑盛安花园用的模板工程及脚手架临时用电施工方案1下载后可任意编辑模板工程施工方案一、 本工程为巴彦淖尔市乌拉特后旗盛安花园 2#4#住宅楼, 砖混结构, 采纳钢模硬支撑系统, 基础、 梁、 柱、 板、 楼梯均采纳钢模板, 支撑系统采纳大檩和立柱支撑。二、 模板设计: 模板是一种按设计要求制作, 使砼结构、 构件按规定的部置、 几何尺寸成型保持其正确位置, 并承受模板极其作用在模板上的荷载的临时性结构, 模板工程设计的目的, 是保证砼工程质量、 保证砼工程的施工安全、 加快工程进度和降低工程成本。三、 施工荷载该工程全部为钢筋砼现浇楼板。1、 钢筋砼楼板厚 120mm2、 钢模板自重为 500N/m²3、 新浇砼楼板自重 25000N/立方米4、 施工人员及设备自重, 均布载 Q=2500N/m²5、 集中荷载 P=2500N6、 每立方米钢筋砼的钢筋取值, 楼板 1100N/立方米, 梁 1500N/立方米7、 新浇砼高 120mm, 自重 25000×0. 12= 3000N/m 钢筋自重 1100×0.12=132N/m 将面荷载转换为线荷载,按板宽一米计算 Q1=(500+3000+132+2500)×1=6132N/mQ2=(500+3000+132)×1=3632N/m P=2500N ⑴、 钢模板应按一块的宽度为单位进行计算,故将面荷载转换成线荷载应乘以钢模宽度: P1=6123×0.3=1839.6N/mP2=3632×0.3=1089.6N/m⑵、 内力计算:因钢模板的长度为 900mm,而作为钢模板支点的楞木间距为 900mm,故钢模板可作为简支梁进行计算:情况一:Mmax=1/8P1L²=0.125×1839×0.9²=186.199N Qmax=1/2P1L=0.5×1839×0.9=827.55情况二:Mmax=0.125P2L²+0.5PL2下载后可任意编辑=0.125×1089.6×0.9²+0.5×2500×0.9=1235.322Qmax=0.5 P2L+0.5P=0.5×1089.6×0.9+0.5×2500=1615.32六、 模板存放各类模板应按规格分类堆放整齐, 地面应平整坚实, 当无专门防护措施时, 叠放高度不应超过 1.6m, 过高时不宜操作且不易稳定。七、 模板安装及拆除的安全措施1、 模板及其支架要符合下列要求: ⑴ 保证工程结构和构件各部位形状尺寸和相互位置的正确; ⑵ 具有足够的承载能力, 刚度和稳定性, 能可靠的承受新浇砼的自重及侧压力, 以及在施工过程中产生的荷载; ⑶ 构造简单, 装拆方便, 并便于钢筋的绑扎与安装, 砼浇筑及养护等工艺要求; ⑷ 模板的接缝无漏浆。2、 模板安装⑴ 安装现浇结构的上层模板及其支架时, 下层楼板应具有承受上层荷载的承载能力, 上、 下层支架的立柱应对准, 并铺设垫板。...
