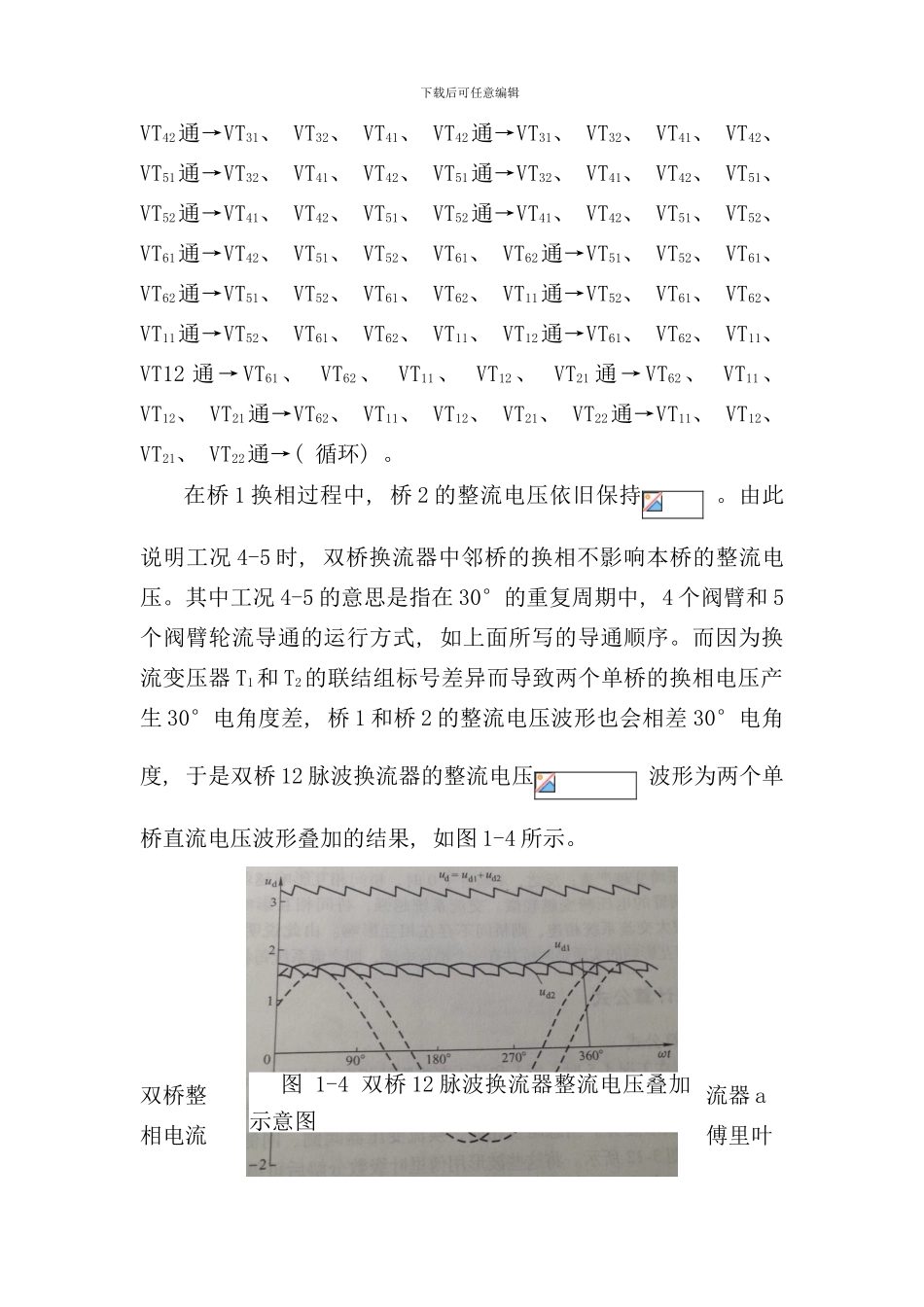

下载后可任意编辑直流工程换流器的比较实践电 1301 王晓萌 .4.10高压直流输电系统的基本工作原理是经过换流装置, 将沟通电转变为直流电, 将直流电传送到受端换流装置, 再由该换流装置将直流电转变为沟通电送入受端沟通系统。其中具有将沟通电转变为直流电或直流电转变为沟通电的设备统称为换流装置, 也叫换流器。1.换流器1.1 换流器的功能换流器能够将沟通电转变为直流电状态, 此时处于整流状态, 这时的换流器也称为整流器; 换流器也能够将直流电转变为沟通电状态, 此时处于逆变状态, 这时的换流器也称为逆变器。1.2 换流器的工作原理1.2.1 12 脉波整流器工作原理12 脉波换流器由两个 6 脉波换流器在直流侧串联而成, 其沟通侧经过换流变压器的网侧绕组实现并联。换流变压器的阀侧绕组一个为星形连结, 另一个为三角形联结, 从而使两个 6 脉波换流器的沟通侧得到相位差为 30°的换相电压。大容量高压直流输电工程一般采纳两组双绕组换流变压器, 如图 1-1 所示, 小容量直流输电工程一般采纳一组三绕组换流变压器, 如图 1-2 所示。图中T 为换流变压器, 12p 为 12 脉波换流器, 6p 为 6 脉波换流器, Ld图 1-1 单相双绕组换流变压器图 1-2 三相三绕组换流变压器下载后可任意编辑为平波电抗器。以下以两组双绕组换流变压器联结形式为例分析双桥 12 脉波整流器的工作原理。假设 Yy 联结换流变压器超前于 Yd 联结换流变压器, 则桥 1 对应阀臂的开通时间应先于桥 2 的对应阀臂 30°导通, 而每个单桥内部的 6 个阀臂依旧根据 60°的间隔顺序轮流导通。因此, 12 阀臂的导通顺序为: VT11、 VT12、 VT21、 VT22、 VT31、 VT32、 VT41、 VT42、 VT51、 VT52、 VT61、 VT62、 VT11……( 循环) 。每个相邻阀臂的导通间隔为 30°, 如图 1-3 所示。其中, 阀臂编号的第一个数字表示其在本单桥内的导通顺序, 第二个数字代表其所在单桥的编号。其原理如下。12 个阀臂的导通顺序为: VT11、 VT12、 VT21、 VT22通→VT11、 VT12、 VT21、 VT22、 VT31通→VT12、 VT21、 VT22、 VT31通→VT12、 VT21 、 VT22 、 VT31 通 → VT12 、 VT21 、 VT22 、 VT31 、 VT32 通→VT21、 VT22、 VT31、 VT32通→VT21、 VT22、 VT31、 VT32、 VT41通→VT22、 VT31、 VT32、 VT41 通→VT22、 VT31、 VT32、 VT41、 图 1-3 双桥 12 脉波整流器原理图...
