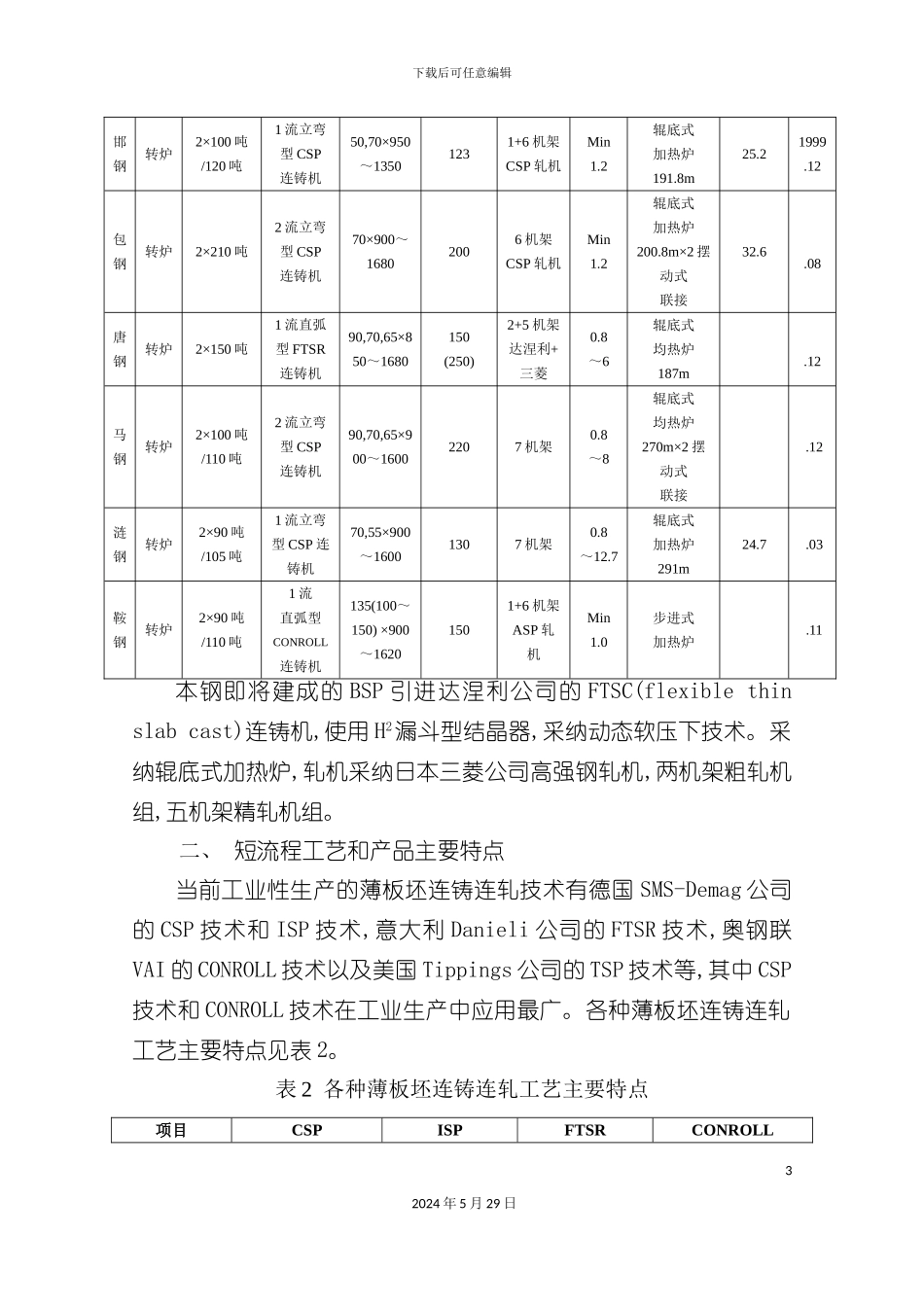

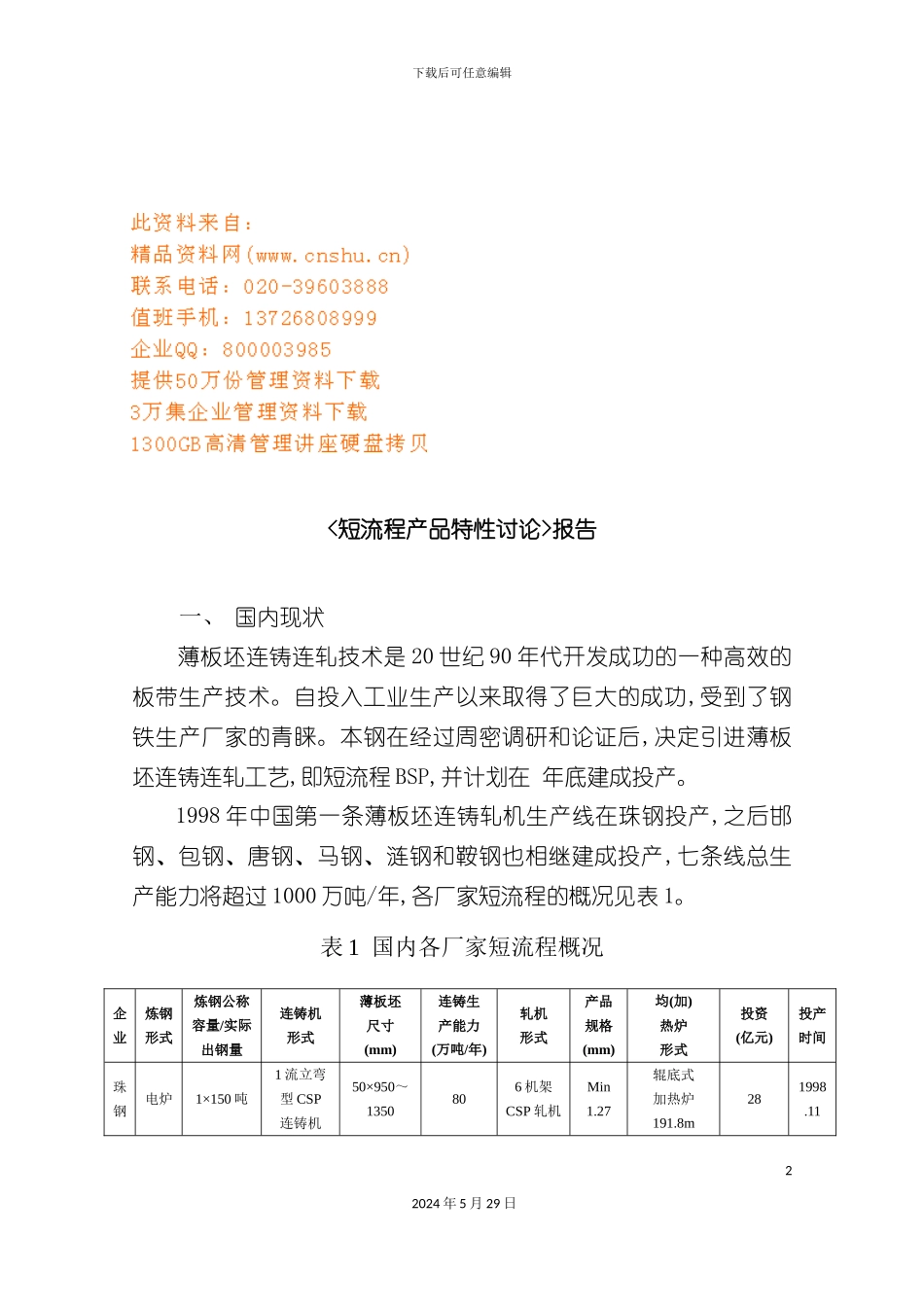

下载后可任意编辑短流程产品特性讨论报告12024 年 5 月 29 日下载后可任意编辑<短流程产品特性讨论>报告一、 国内现状薄板坯连铸连轧技术是 20 世纪 90 年代开发成功的一种高效的板带生产技术。自投入工业生产以来取得了巨大的成功,受到了钢铁生产厂家的青睐。本钢在经过周密调研和论证后,决定引进薄板坯连铸连轧工艺,即短流程 BSP,并计划在 年底建成投产。 1998 年中国第一条薄板坯连铸轧机生产线在珠钢投产,之后邯钢、包钢、唐钢、马钢、涟钢和鞍钢也相继建成投产,七条线总生产能力将超过 1000 万吨/年,各厂家短流程的概况见表 1。 表 1 国内各厂家短流程概况企业炼钢形式炼钢公称容量/实际出钢量连铸机形式薄板坯尺寸(mm)连铸生产能力(万吨/年)轧机形式产品规格(mm)均(加)热炉形式投资(亿元)投产时间珠钢电炉1×150 吨1 流立弯型 CSP连铸机50×950～1350806 机架CSP 轧机Min1.27辊底式加热炉191.8m281998 .1122024 年 5 月 29 日下载后可任意编辑邯钢转炉2×100 吨/120 吨1 流立弯型 CSP连铸机50,70×950～13501231+6 机架CSP 轧机Min1.2辊底式加热炉191.8m25.21999.12包钢转炉2×210 吨2 流立弯型 CSP连铸机70×900～16802006 机架CSP 轧机Min1.2辊底式加热炉200.8m×2 摆动式联接32.6 .08唐钢转炉2×150 吨1 流直弧型 FTSR连铸机90,70,65×850～1680150(250)2+5 机架达涅利+三菱0.8～6辊底式均热炉187m .12马钢转炉2×100 吨/110 吨2 流立弯型 CSP连铸机90,70,65×900～16002207 机架0.8～8辊底式均热炉270m×2 摆动式联接 .12涟钢转炉2×90 吨/105 吨1 流立弯型 CSP 连铸机70,55×900～16001307 机架0.8～12.7辊底式加热炉291m24.7 .03鞍钢转炉2×90 吨/110 吨1 流直弧型CONROLL连铸机135(100～150) ×900～16201501+6 机架ASP 轧机Min1.0步进式加热炉 .11本钢即将建成的 BSP 引进达涅利公司的 FTSC(flexible thin slab cast)连铸机,使用 H2漏斗型结晶器,采纳动态软压下技术。采纳辊底式加热炉,轧机采纳日本三菱公司高强钢轧机,两机架粗轧机组,五机架精轧机组。二、 短流程工艺和产品主要特点当前工业性生产的薄板坯连铸连轧技术有德国 SMS-Demag 公司的 CSP 技术和 ISP 技术,意大利 Danieli 公司的 FTSR 技术,奥钢联VAI 的 CONROLL 技术以及美国 Tippings 公司的 TSP 技术等,其中 CSP技术和 CONROLL 技术在工业生产中应用最广。各种薄...
