石油化工安全仪表系统设计规范内容样本

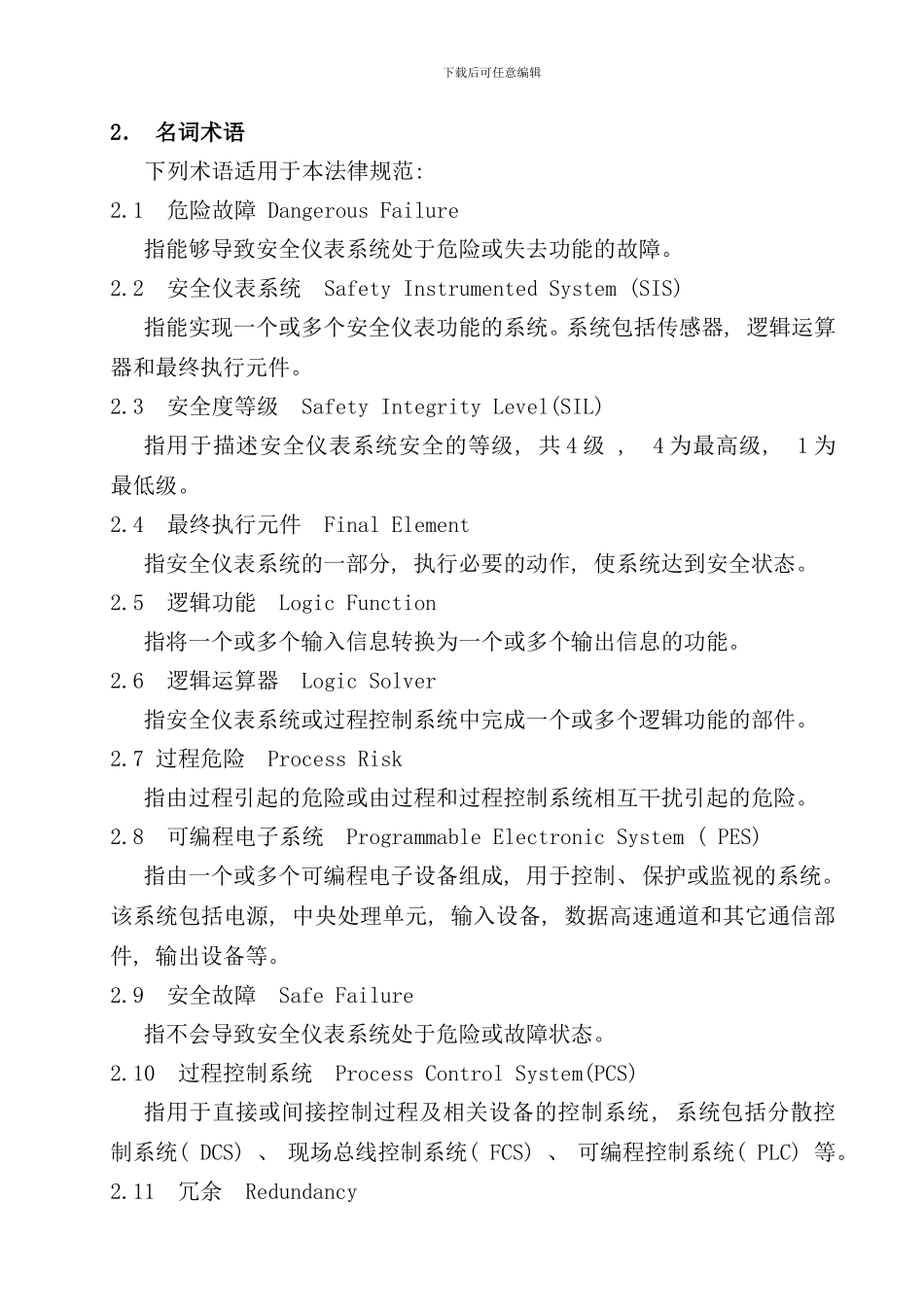

下载后可任意编辑1．总则1.1 本法律规范适用于新建、 改扩建石油化工装置(或工厂)安全仪表系统的工程设计。石油化工厂公用工程及辅助设施等工程设计可参照执行。1.2 安全仪表系统的工程设计必须满足石油化工装置(或工厂) 安全等级的要求。1.3 相关标准如下: IEC 61508 ”Functional safety of electrical/electronic/programmable electronic safety-related systems.”IEC 61511 ”Functional safety: safety instrumented systems for the process industry sector.”ANSI/ISA-84.01 Application of safety instrumented system for the process industries.DIN V 19250 Programmable safety system.IEC 61131 Programmable controller.1.4 执行本标准时, 尚应符合国家现行有关标准的要求。下载后可任意编辑下载后可任意编辑2． 名词术语 下列术语适用于本法律规范:2.1 危险故障 Dangerous Failure指能够导致安全仪表系统处于危险或失去功能的故障。2.2 安全仪表系统 Safety Instrumented System (SIS)指能实现一个或多个安全仪表功能的系统。系统包括传感器, 逻辑运算器和最终执行元件。2.3 安全度等级 Safety Integrity Level(SIL)指用于描述安全仪表系统安全的等级, 共 4 级 , 4 为最高级, 1 为最低级。2.4 最终执行元件 Final Element 指安全仪表系统的一部分, 执行必要的动作, 使系统达到安全状态。2.5 逻辑功能 Logic Function 指将一个或多个输入信息转换为一个或多个输出信息的功能。2.6 逻辑运算器 Logic Solver指安全仪表系统或过程控制系统中完成一个或多个逻辑功能的部件。2.7 过程危险 Process Risk指由过程引起的危险或由过程和过程控制系统相互干扰引起的危险。2.8 可编程电子系统 Programmable Electronic System ( PES) 指由一个或多个可编程电子设备组成, 用于控制、 保护或监视的系统。该系统包括电源, 中央处理单元, 输入设备, 数据高速通道和其它通信部件, 输出设备等。2.9 安全故障 Safe Failure指不会导致安全仪表系统处于危险或故障状态。2.10 过程控制系统 Process Control System(PCS)指用于直接或间接控制过程及相关设备的控制系统, 系统包括分散控制系统( DCS) 、 现场总线控制系统( FCS) 、 可编程控制系统( PLC) 等。2.11 冗余 Redundancy下载后可任意编辑指为实现同一功能, 使用多个相同功...
