通用外观检验标准样本

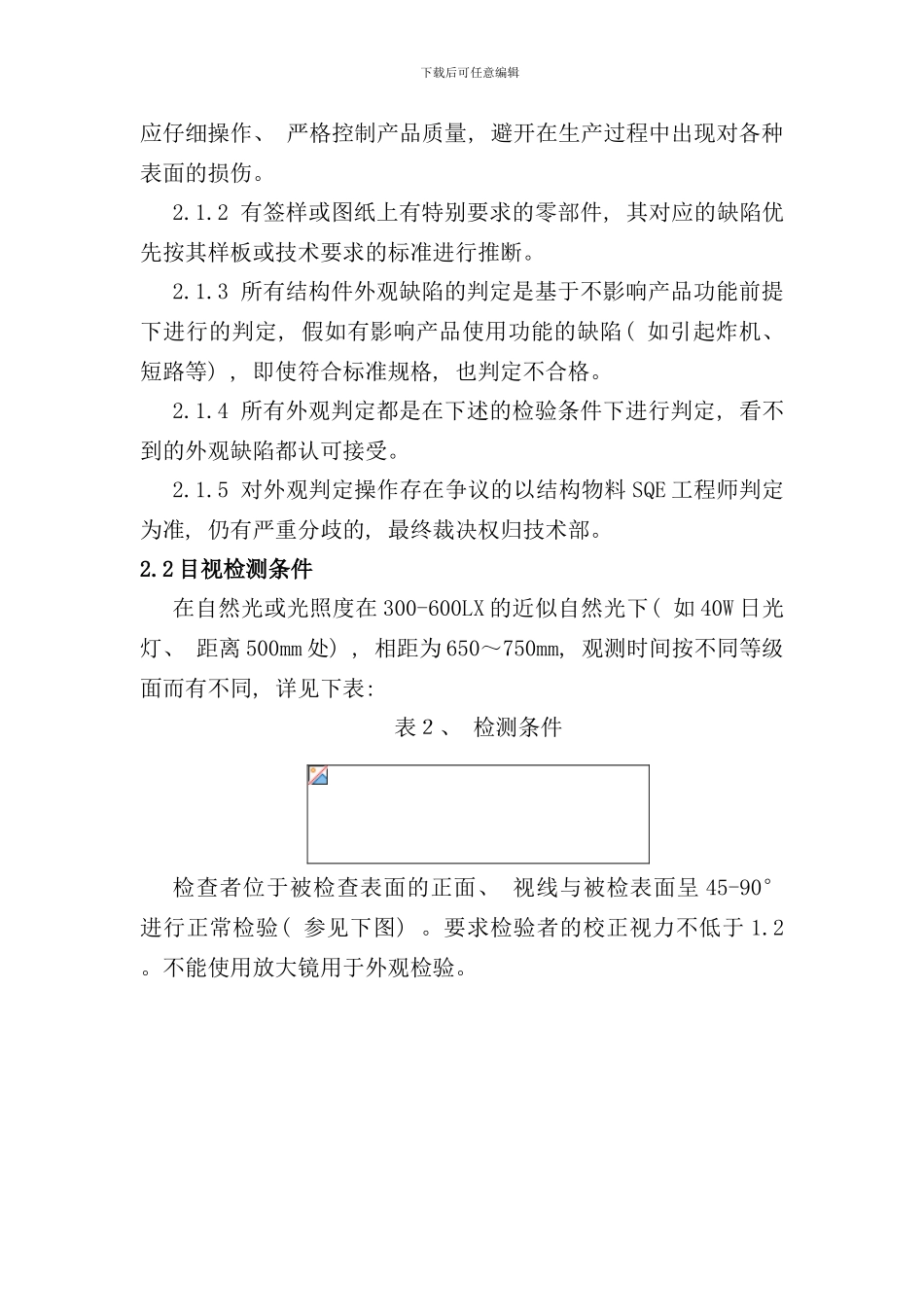

下载后可任意编辑通用外观检验标准１产品表面等级定义结构产品的表面外观等级划分为３个级别: １级、 ２级和３级, 各表面等级的定义如下。1.1 １级表面重要外观表面, 体现产品外观形象的表面, 产品正常工作状态下能直接正视的表面, 以及打开前门就能看到的表面。1.2 ２级表面在特定角度才能看到的主要外表面, 或半装饰性的常常被客户打开后可视的外观表面。1.3 ３级表面不是以装饰为目的的次要外观表面和内表面、 客户不会看到的表面及除 1、 2 级表面以外的表面。表１、 各等级面的划分: 类型等级面划分标准１级表面２级表面３级表面机柜机柜前面; 对侧操作机柜的两个操作面( 如脉动的前面及后面) ; 机柜打开前门后的正视面 ; 高度低于 1.3 ｍ机柜的顶面。机柜侧面; 打开前门的左 右 侧 面 ; 高 度 为1.3~1.8 ｍ 机 柜 的 顶面。可开启腔体内表面机柜背面; 机柜底面及内表面; 高度高于 1.8m 机柜的顶面。器械盒顶面; 盒底内表面底面侧面、 盒盖内表面顶面底面; 内表面侧面壁挂式正面底面; 左右侧面顶面; 背面及内表面嵌入式底面侧面; 顶面及内表面操作台操作面及正面侧面内表面2 外观检验条件2.1 检验原则2.1.1 产品外观应美观, 颜色均匀一致, 单独一零/部件的整体视觉效果不能受到破坏, 不会给人以劣质产品的印象。生产者下载后可任意编辑应仔细操作、 严格控制产品质量, 避开在生产过程中出现对各种表面的损伤。2.1.2 有签样或图纸上有特别要求的零部件, 其对应的缺陷优先按其样板或技术要求的标准进行推断。2.1.3 所有结构件外观缺陷的判定是基于不影响产品功能前提下进行的判定, 假如有影响产品使用功能的缺陷( 如引起炸机、 短路等) , 即使符合标准规格, 也判定不合格。2.1.4 所有外观判定都是在下述的检验条件下进行判定, 看不到的外观缺陷都认可接受。2.1.5 对外观判定操作存在争议的以结构物料 SQE 工程师判定为准, 仍有严重分歧的, 最终裁决权归技术部。2.2 目视检测条件在自然光或光照度在 300-600LX 的近似自然光下( 如 40W 日光灯、 距离 500mm 处) , 相距为 650～750mm, 观测时间按不同等级面而有不同, 详见下表: 表２、 检测条件检查者位于被检查表面的正面、 视线与被检表面呈 45-90°进行正常检验( 参见下图) 。要求检验者的校正视力不低于 1.2 。不能使用放大镜用于外观检验。下载后可任意编辑图 1、 ”正视”位置示意图2.3 ...
