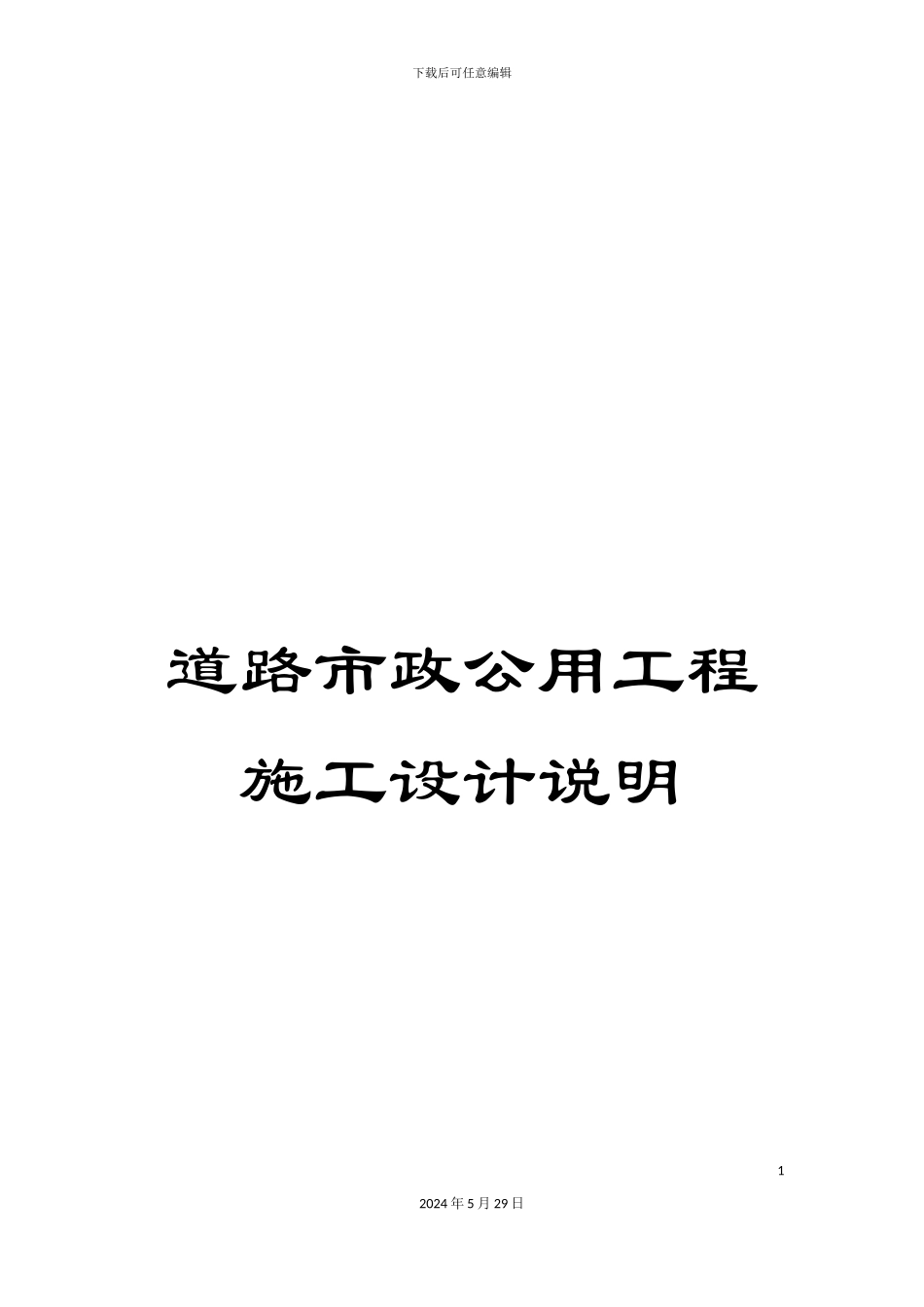

道路市政公用工程施工设计说明VIP专享

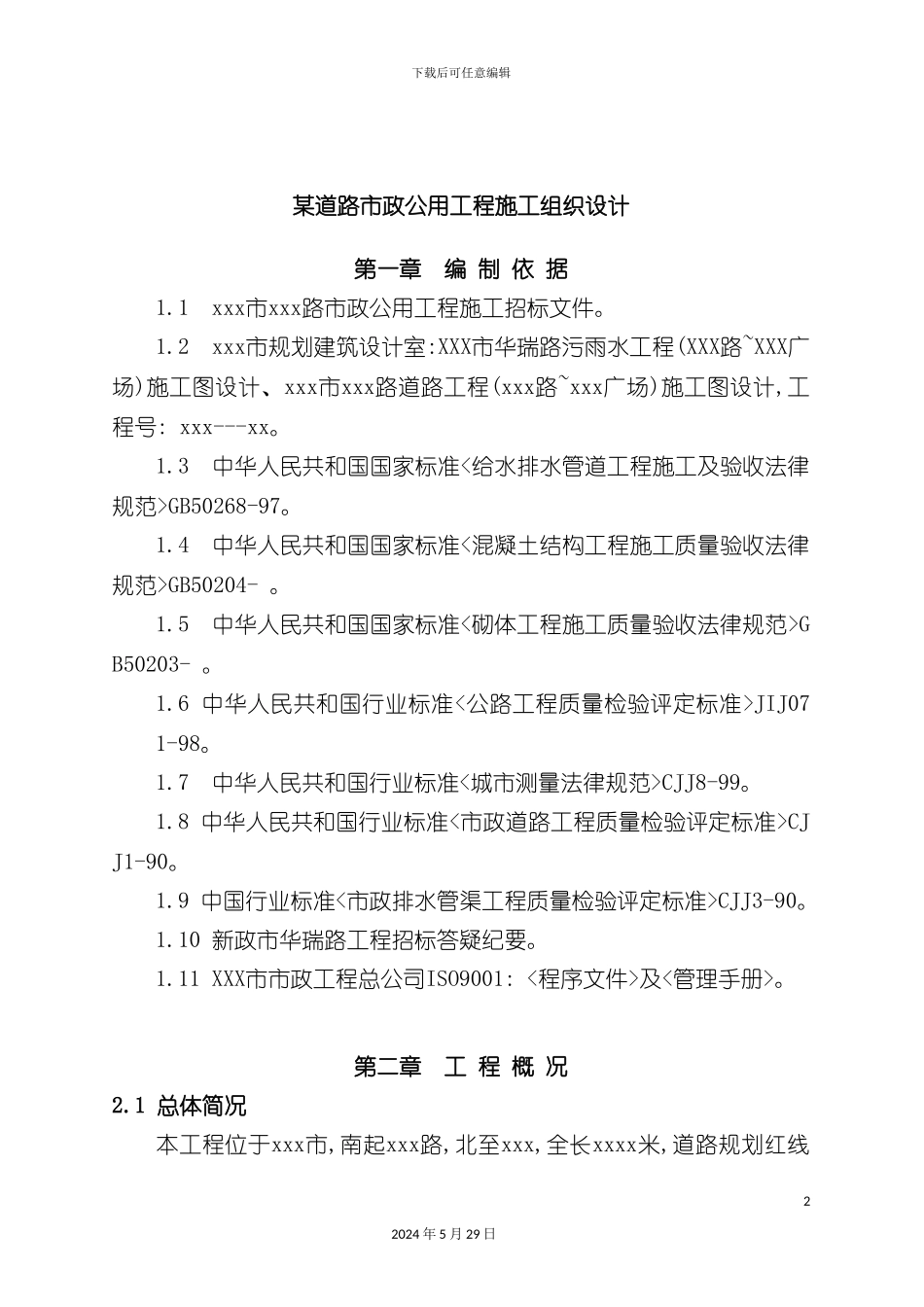

下载后可任意编辑道路市政公用工程施工设计说明12024 年 5 月 29 日下载后可任意编辑某道路市政公用工程施工组织设计第一章 编 制 依 据1.1 xxx市xxx路市政公用工程施工招标文件。 1.2 xxx市规划建筑设计室:XXX市华瑞路污雨水工程(XXX路~XXX广场)施工图设计、xxx市xxx路道路工程(xxx路~xxx广场)施工图设计,工程号: xxx---xx。1.3 中华人民共和国国家标准<给水排水管道工程施工及验收法律规范>GB50268-97。1.4 中华人民共和国国家标准<混凝土结构工程施工质量验收法律规范>GB50204- 。1.5 中华人民共和国国家标准<砌体工程施工质量验收法律规范>GB50203- 。1.6 中华人民共和国行业标准<公路工程质量检验评定标准>JIJ071-98。1.7 中华人民共和国行业标准<城市测量法律规范>CJJ8-99。1.8 中华人民共和国行业标准<市政道路工程质量检验评定标准>CJJ1-90。1.9 中国行业标准<市政排水管渠工程质量检验评定标准>CJJ3-90。1.10 新政市华瑞路工程招标答疑纪要。1.11 XXX市市政工程总公司ISO9001: <程序文件>及<管理手册>。第二章 工 程 概 况2.1 总体简况本工程位于xxx市,南起xxx路,北至xxx,全长xxxx米,道路规划红线22024 年 5 月 29 日下载后可任意编辑xx米,与道路同步建设污雨水管线。2.2 污雨水工程2.2.1 污雨水工程起止桩号为:0+000～0+780,0＋850～1＋865。 2.2.2 流向为0＋780～0＋000由北向南排入xxx路,0＋850～1＋865由南向北排入xxx。2.2.3 污雨水位于中东 中西各12米处,共两道,设计管径分别为D700、D600、D1100,D1200,采纳Ⅰ级钢筋混凝土级管,基础除0+580-0+780,段雨水口管采纳满包混砼加固基础,接口采纳180º砼基础,现浇混凝土套环接口,其余均采纳120º砼基础,管道接口采纳钢丝网水泥砂浆抹带接口。2.2.4 检查井盖及盖座全部采纳球墨铸铁D700型防盗井盖及盖座,井框居中安装。2.2.5 设计雨水管配套雨水进水井采纳偏沟式单箅雨水口,进水支管为D300级钢筋混凝土管,坡度为1％,支管接入污雨水管时,采纳管顶平接,预留用户支管为D500,D800,坡度为0.3％,雨水口上采纳球墨铸铁防盗井箅。2.3 道路工程2.3.1 施工范围:0+000～1+872.74。2.3.2 简况:2.3.2.1 道路规划红线宽为40m,三幅路形式,施工断面布置形式为:40m(红线宽)-5m(人行道)-6m(非机动车道)-2m(中间分隔带)-14m(机动车道)。路面横坡为1.5％,机动车道采纳一次半抛物线加直线型路拱。2.3.2.2 路面采纳沥青混凝土结构,结构形式为:2.3.2.2.1 机动车...
