郑州兴城建筑办公楼结构设计计算书模板

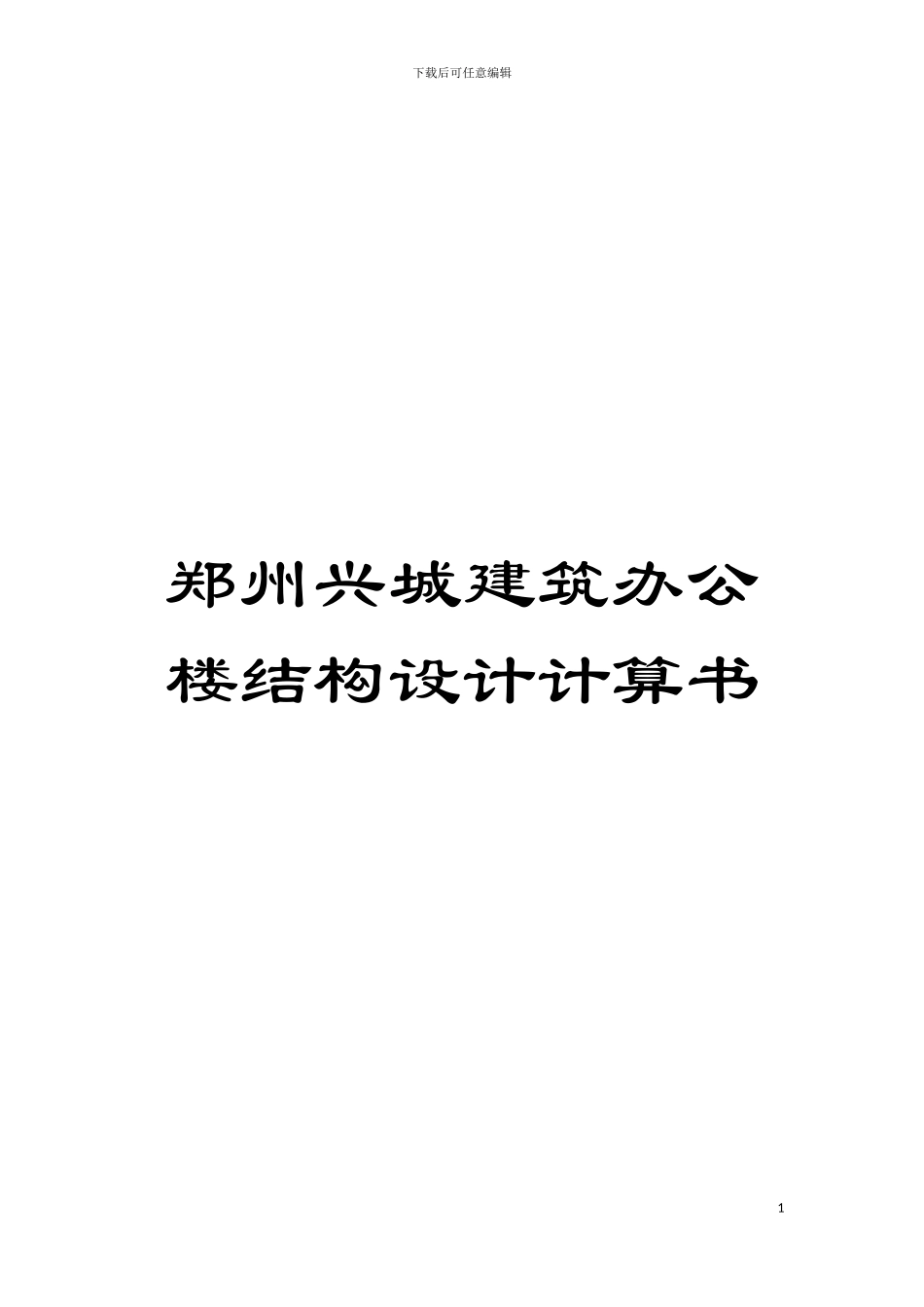

郑州兴城建筑办公楼结构设计计算书模板_第1页
1/116

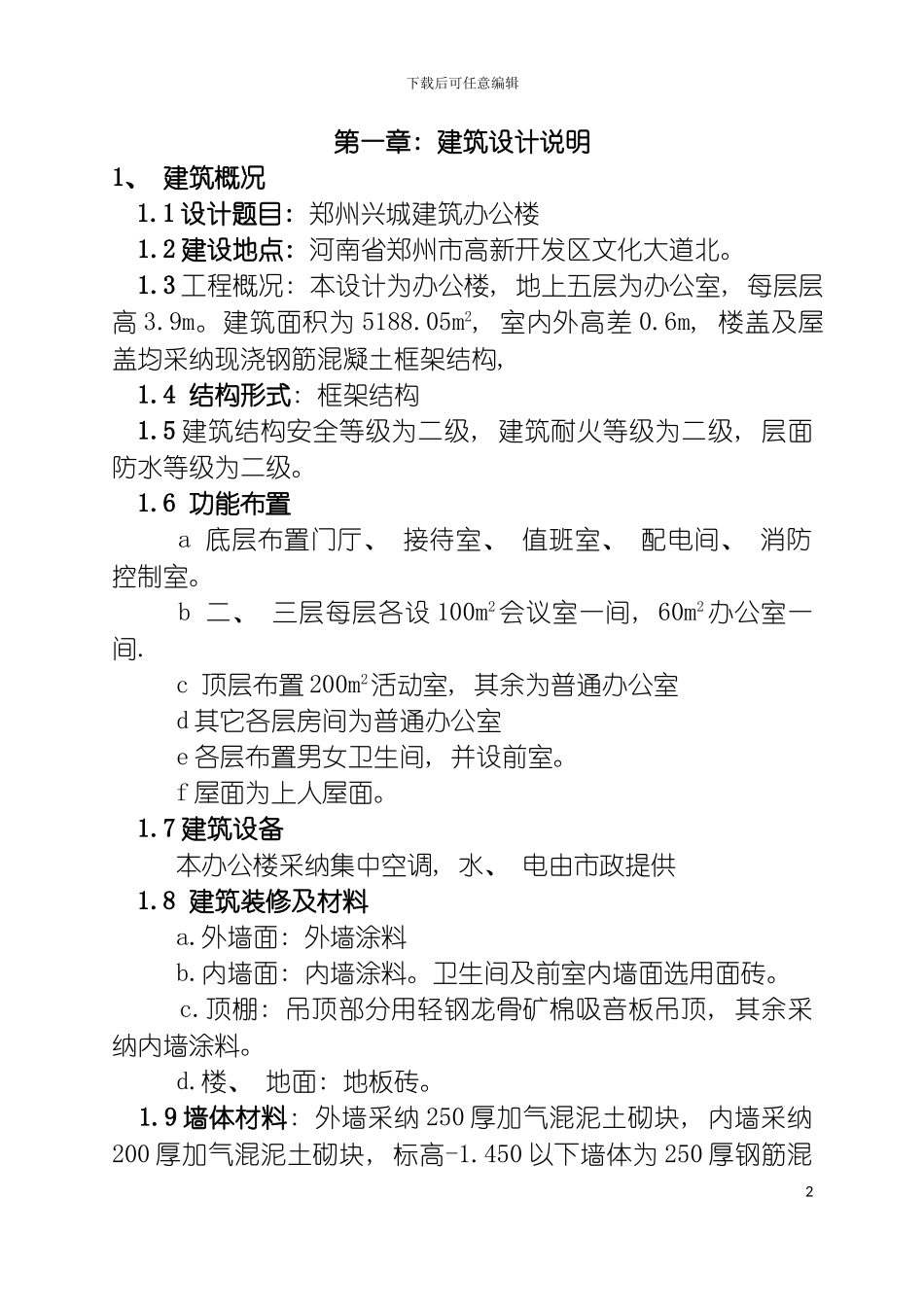

郑州兴城建筑办公楼结构设计计算书模板_第2页
2/116

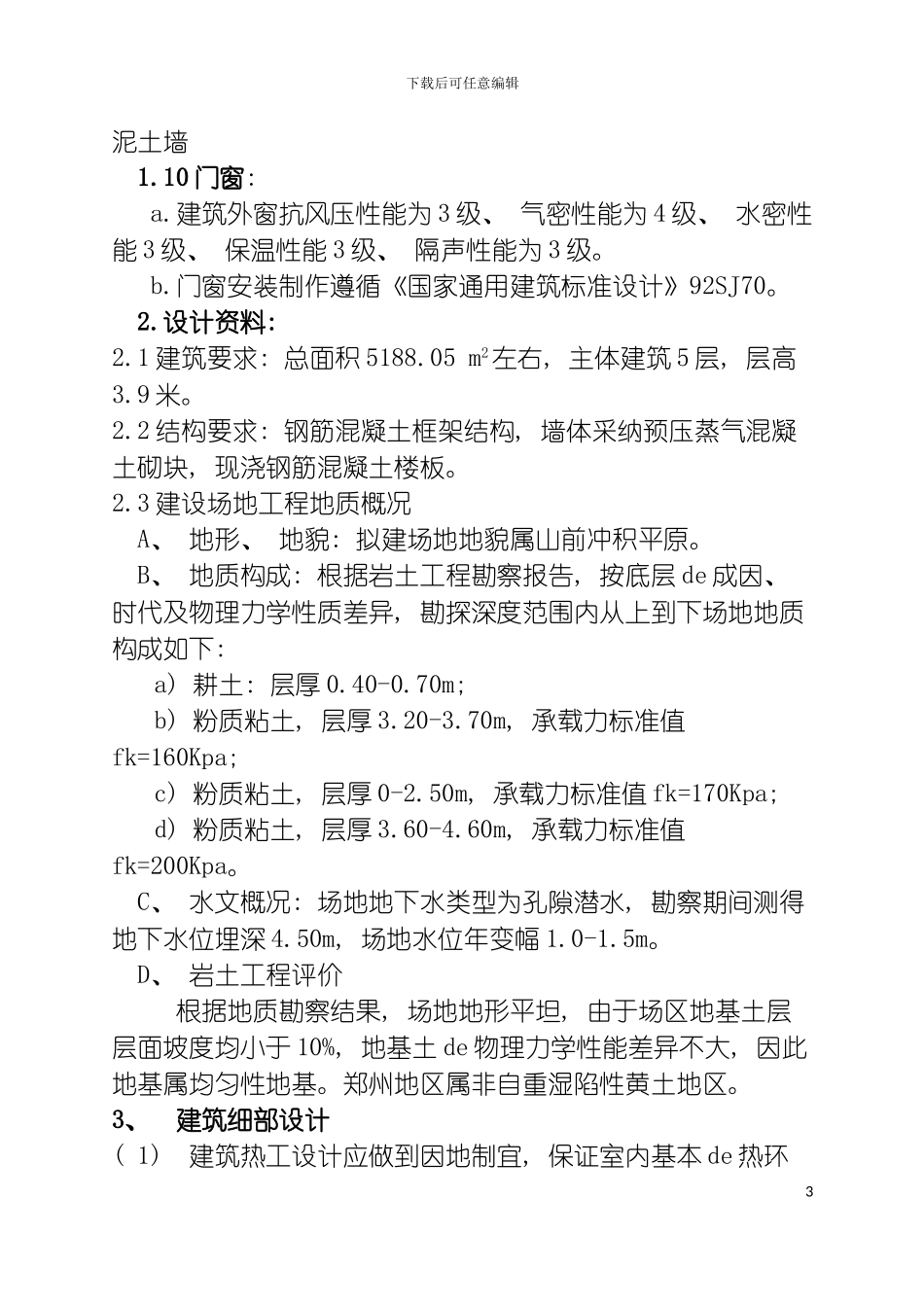

郑州兴城建筑办公楼结构设计计算书模板_第3页
3/116
下载后可任意编辑郑州兴城建筑办公楼结构设计计算书1下载后可任意编辑第一章: 建筑设计说明1、 建筑概况1.1 设计题目: 郑州兴城建筑办公楼1.2 建设地点: 河南省郑州市高新开发区文化大道北。1.3 工程概况: 本设计为办公楼, 地上五层为办公室, 每层层高 3.9m。建筑面积为 5188.05m2, 室内外高差 0.6m, 楼盖及屋盖均采纳现浇钢筋混凝土框架结构, 1.4 结构形式: 框架结构1.5 建筑结构安全等级为二级, 建筑耐火等级为二级, 层面防水等级为二级。1.6 功能布置 a 底层布置门厅、 接待室、 值班室、 配电间、 消防控制室。 b 二、 三层每层各设 100m2会议室一间, 60m2办公室一间. c 顶层布置 200m2活动室, 其余为普通办公室 d 其它各层房间为普通办公室 e 各层布置男女卫生间, 并设前室。 f 屋面为上人屋面。1.7 建筑设备本办公楼采纳集中空调, 水、 电由市政提供1.8 建筑装修及材料 a.外墙面: 外墙涂料 b.内墙面: 内墙涂料。卫生间及前室内墙面选用面砖。 c.顶棚: 吊顶部分用轻钢龙骨矿棉吸音板吊顶, 其余采纳内墙涂料。 d.楼、 地面: 地板砖。 1.9 墙体材料: 外墙采纳 250 厚加气混泥土砌块, 内墙采纳200 厚加气混泥土砌块, 标高-1.450 以下墙体为 250 厚钢筋混2下载后可任意编辑泥土墙 1.10 门窗: a.建筑外窗抗风压性能为 3 级、 气密性能为 4 级、 水密性能 3 级、 保温性能 3 级、 隔声性能为 3 级。b.门窗安装制作遵循《国家通用建筑标准设计》92SJ70。2.设计资料: 2.1 建筑要求: 总面积 5188.05 m2左右, 主体建筑 5 层, 层高3.9 米。2.2 结构要求: 钢筋混凝土框架结构, 墙体采纳预压蒸气混凝土砌块, 现浇钢筋混凝土楼板。2.3 建设场地工程地质概况 A、 地形、 地貌: 拟建场地地貌属山前冲积平原。 B、 地质构成: 根据岩土工程勘察报告, 按底层 de 成因、 时代及物理力学性质差异, 勘探深度范围内从上到下场地地质构成如下: a) 耕土: 层厚 0.40-0.70m; b) 粉质粘土, 层厚 3.20-3.70m, 承载力标准值fk=160Kpa; c) 粉质粘土, 层厚 0-2.50m, 承载力标准值 fk=170Kpa; d) 粉质粘土, 层厚 3.60-4.60m, 承载力标准值fk=200Kpa。 C、 水文概况: 场地地下水类型为孔隙潜水, 勘察期间测得地下水位埋深 4.50m, 场地水位年变幅 1.0-1.5m。 D、 岩土工程评价 根据地质勘察结果, 场地地形平坦, 由于场区地基...
