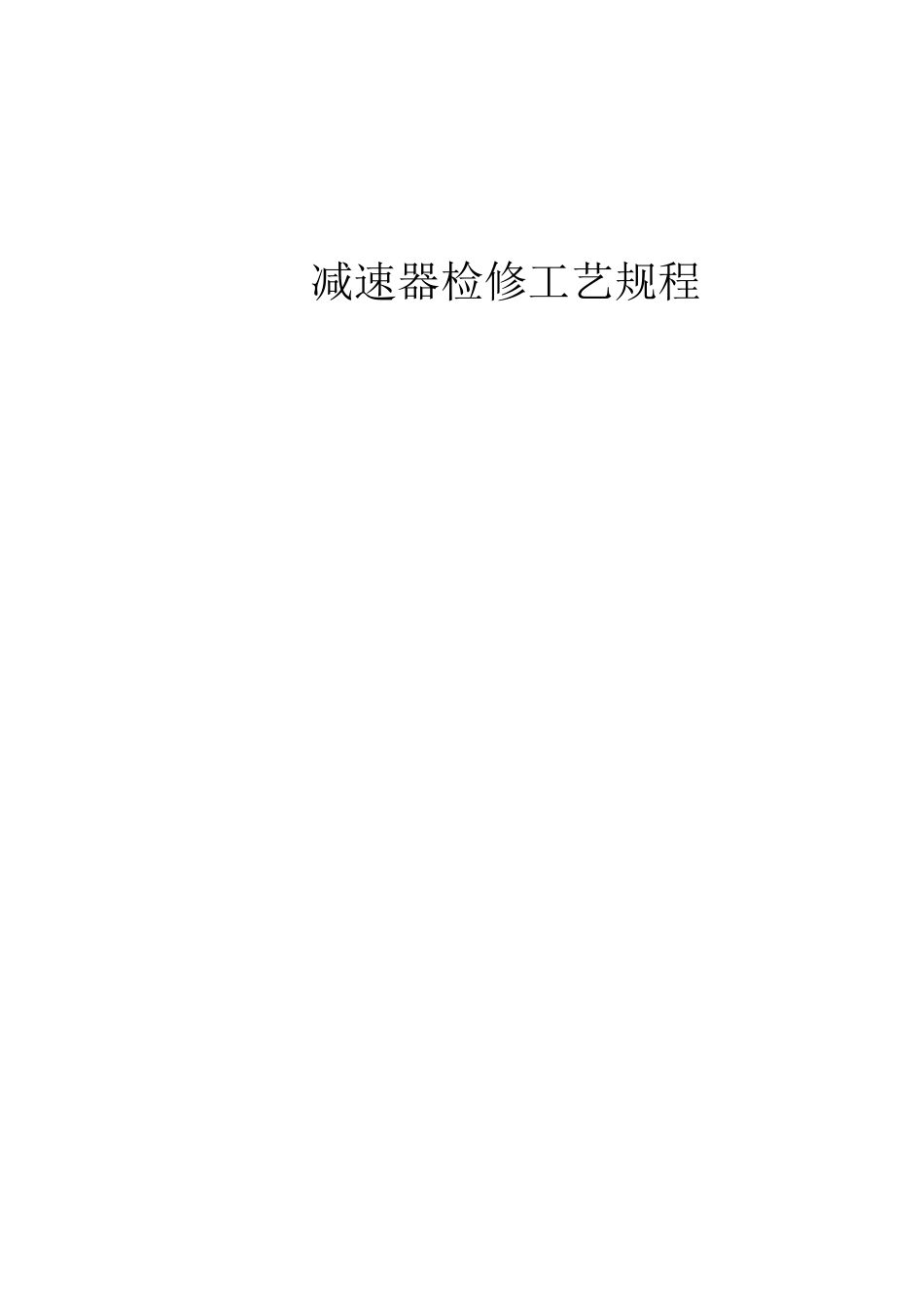

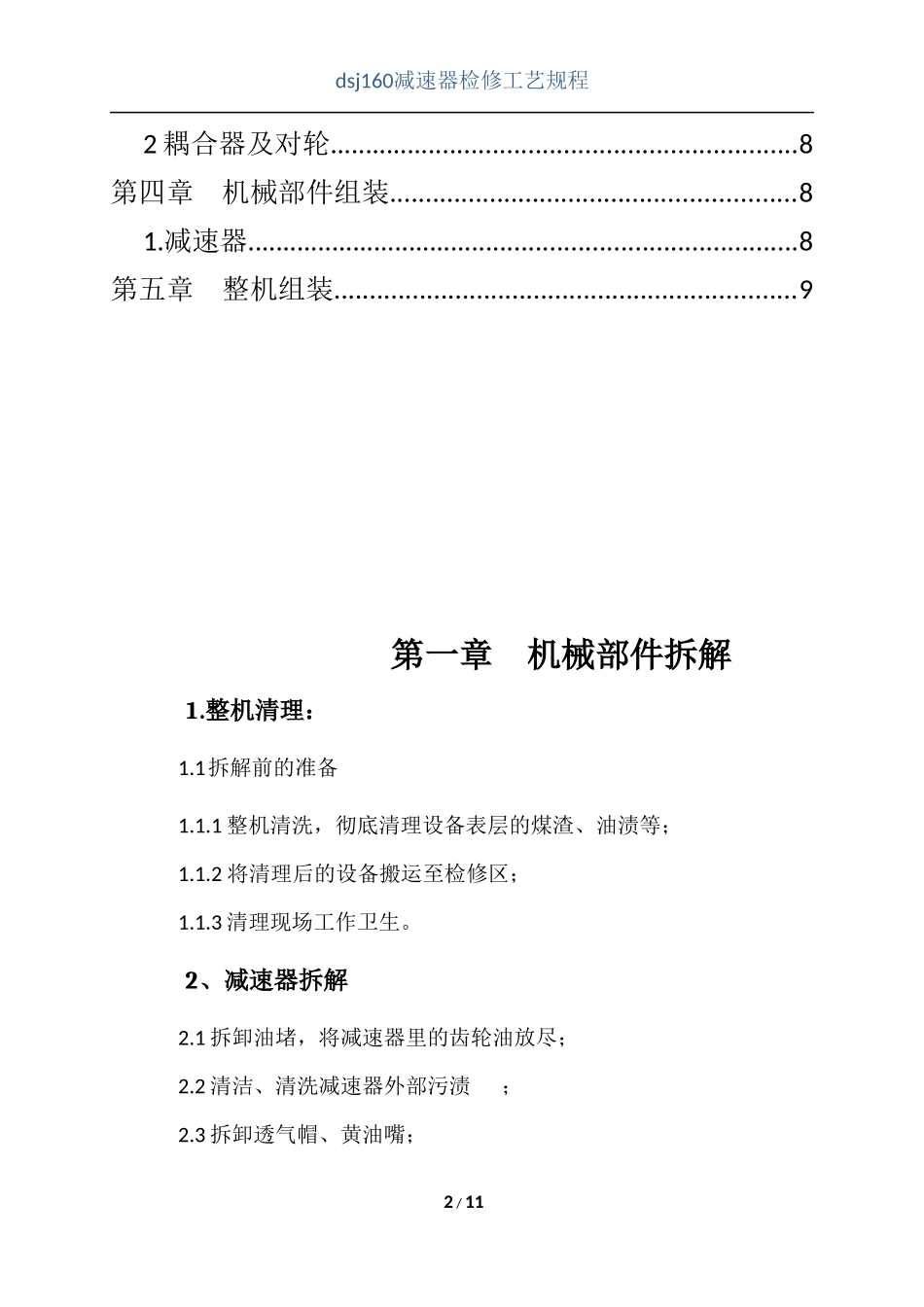

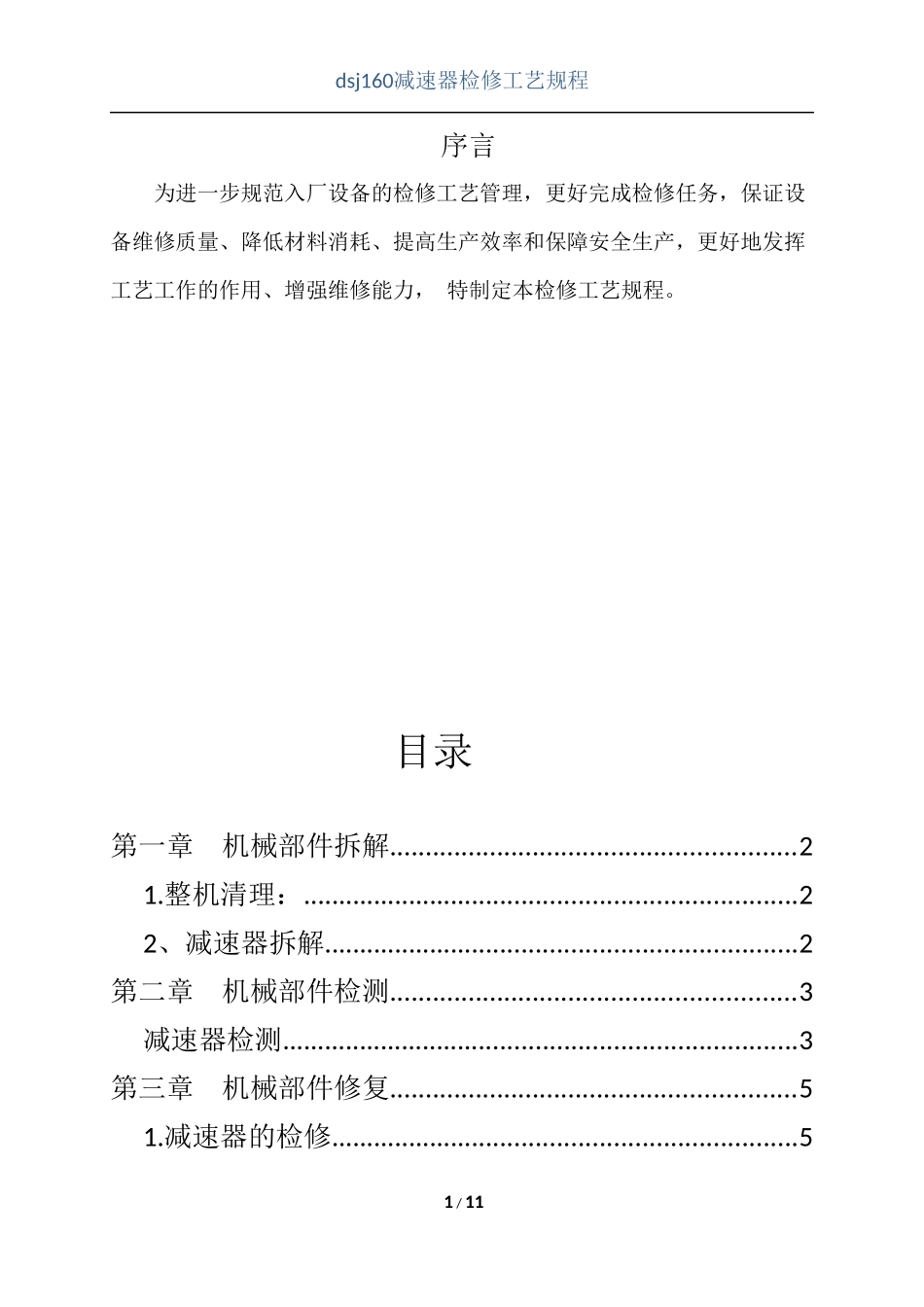

减速器检修工艺规程dsj160减速器检修工艺规程序言为进一步规范入厂设备的检修工艺管理,更好完成检修任务,保证设备维修质量、降低材料消耗、提高生产效率和保障安全生产,更好地发挥工艺工作的作用、增强维修能力,特制定本检修工艺规程。目录第一章机械部件拆解.........................................................21.整机清理:......................................................................22、减速器拆解...................................................................2第二章机械部件检测.........................................................3减速器检测.........................................................................3第三章机械部件修复.........................................................51.减速器的检修..................................................................51/11dsj160减速器检修工艺规程2耦合器及对轮..................................................................8第四章机械部件组装.........................................................81.减速器..............................................................................8第五章整机组装.................................................................9第一章机械部件拆解1.整机清理:1.1拆解前的准备1.1.1整机清洗,彻底清理设备表层的煤渣、油渍等;1.1.2将清理后的设备搬运至检修区;1.1.3清理现场工作卫生。2、减速器拆解2.1拆卸油堵,将减速器里的齿轮油放尽;2.2清洁、清洗减速器外部污渍;2.3拆卸透气帽、黄油嘴;2/11dsj160减速器检修工艺规程2.4拆卸减速器上下箱体连接螺栓、定位销;2.5拆卸减速器二、三、四轴端盖螺栓;2.6拆卸减速器二、三、四轴端盖(端盖与箱体安装位置做标记);2.7拆卸减速器四轴密封壳体;2.8拆卸减速器上、下箱体视孔盖;2.9拆卸减速器上箱体;2.10拆卸减速器一轴总成;2.11拆卸减速器二轴总成;2.12拆卸减速器三轴总成;2.13拆卸减速器四轴总成;2.14拆卸减速器冷却器;第二章机械部件检测减速器检测1.1轴1.1.1轴不得有变形、裂纹,不得有锈蚀、损伤;1.1.2轴上所有配合尺寸、表面粗糙度应满足图纸技术要求,超差0.02mm可复用,0.02mm以上需修复后方可复用;1.1.3轴向宽度尺寸对不超过极限尺寸0.04mm可复用,对超过极限尺寸0.04mm应更换;1.1.4必要时进行无损检测。1.2齿轮3/11dsj160减速器检修工艺规程1.2.1齿轮轮齿不得有断齿,齿面不得有裂纹或剥落、朔性变形、干涉损伤等缺陷;1.2.2齿面出现早期点蚀,如不再发展,仍可继续使用。但达到下列情况之一时,不得继续使用。a.点蚀区的高度为齿高的100%。b.点蚀区的高度为齿高的30%,长度为齿长的40%。c.点蚀区的高度为齿高的70%,长度为齿长的10%。d.麻点的平均直径不得大于2mm。1.2.3齿面的胶合区当达到齿高的1/3,齿长的1/2时,不得继续使用。对轮齿齿面点蚀严重、麻点直径超过2mm的齿轮不得继续使用;1.2.4与轴承配合尺寸、表面粗糙度应该满足图纸技术要求,对不超过极限尺寸0.02mm可复用,对超过极限尺寸0.02mm应修复;1.2.5必要时进行无损检测。1.3轴承1.3.1轴承达到下列情况之一时,不得继续使用。a.内外圈滚道剥落,严重磨损,内外圈有裂纹。b.滚珠失圆或表面剥落,有裂纹。c.保持架磨损,不能将滚子收拢在内圈上,变形无法修复;d.转动时有杂音和振动,停止时有制动现象及倒退反转;e.轴承的配合间隙超过规定游隙最大值。1.4箱体及端盖1.4.1箱体上密封槽不得有碰伤、锈蚀,密封槽不得有碰伤、锈蚀;4/11dsj160减速器检修工艺规程1.4.2箱体结合面应平整严密,平面度允差不得超过0.05mm,结合面上的划痕长度不得大于结合面宽度的2/3,深度不得超过0.3~0.5mm。1.4.3箱体经目测不得有裂纹和变形,如有轻微裂纹且只允许在非主要受力部位补焊修复,但应消除焊接应力。如裂纹已贯穿两轴孔时,必须更换。1.4.4箱体上的螺纹孔先用与之相应丝锥过孔,然后用螺纹规检测、止端旋入不应超过2圈;1.4.5端盖不得有较重磨损、裂纹或变...
