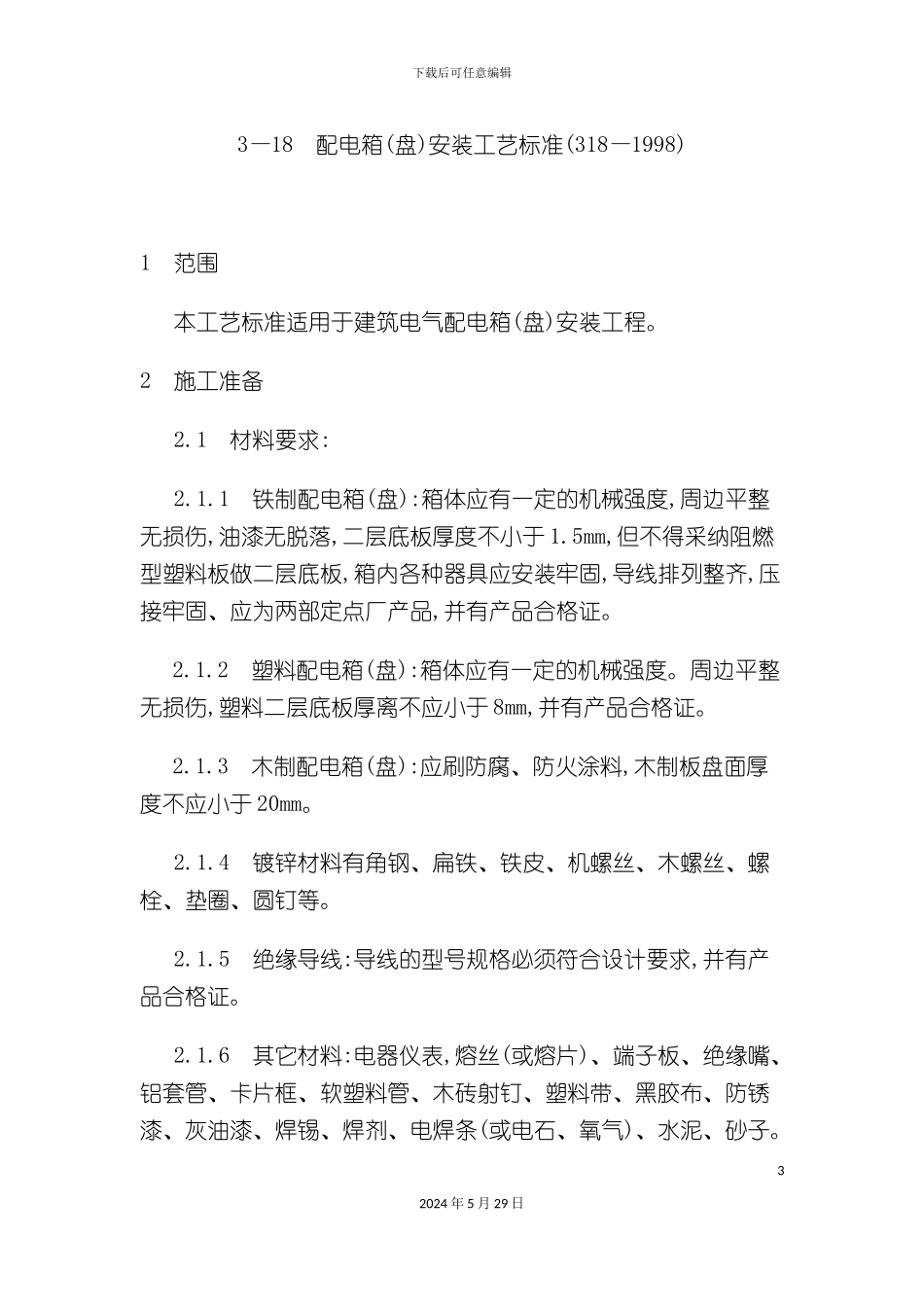

下载后可任意编辑配电箱盘安装工艺标准文档配电箱盘安装工艺标12024 年 5 月 29 日下载后可任意编辑22024 年 5 月 29 日下载后可任意编辑3—18 配电箱(盘)安装工艺标准(318—1998) 1 范围本工艺标准适用于建筑电气配电箱(盘)安装工程。2 施工准备2.1 材料要求:2.1.1 铁制配电箱(盘):箱体应有一定的机械强度,周边平整无损伤,油漆无脱落,二层底板厚度不小于 1.5mm,但不得采纳阻燃型塑料板做二层底板,箱内各种器具应安装牢固,导线排列整齐,压接牢固、应为两部定点厂产品,并有产品合格证。2.1.2 塑料配电箱(盘):箱体应有一定的机械强度。周边平整无损伤,塑料二层底板厚离不应小于 8mm,并有产品合格证。2.1.3 木制配电箱(盘):应刷防腐、防火涂料,木制板盘面厚度不应小于 20mm。2.1.4 镀锌材料有角钢、扁铁、铁皮、机螺丝、木螺丝、螺栓、垫圈、圆钉等。2.1.5 绝缘导线:导线的型号规格必须符合设计要求,并有产品合格证。2.1.6 其它材料:电器仪表,熔丝(或熔片)、端子板、绝缘嘴、铝套管、卡片框、软塑料管、木砖射钉、塑料带、黑胶布、防锈漆、灰油漆、焊锡、焊剂、电焊条(或电石、氧气)、水泥、砂子。32024 年 5 月 29 日下载后可任意编辑2.2 主要机具:2.2.1 铅笔、卷尺、方尺、水平尺、钢板尺、线坠、桶、刷子、灰铲等。2.2.2 手锤、錾子、钢锯、锯条、木锉、扁锉、圆锉、剥线钳、尖嘴钳、压接钳,活扳子、套筒扳子,锡锅、锡勺等。2.2.3 台钻、手电钻、钻头、木钻、台钳、案子、射钉枪、电炉、电、气焊工具、绝缘手套、铁剪子、点冲子、兆欧表、工具袋、工具箱、高凳等。2.3 作业条件:2.3.1 随土建结构预留好暗装配电箱的安装位置。2.3.2 预埋铁架或螺栓时,墙体结构应弹出施工水平线。2.3.3 安装配电箱盘面时,抹灰、喷浆及油漆应全部完成。3 操作工艺3.1 工艺流程: 3.2 配电箱(盘)安装要求:3.2.1 配电箱(盘)应安装在安全、干燥、易操作的场所。配电箱(盘)安装时,其底口距地一般为 1.5m;明装时底口距地 1.2m;明装电度表板底口距地不得小于 1.8m。在同一建筑物内,同类盘的高度应一致,允许偏差为 10mm。42024 年 5 月 29 日下载后可任意编辑3.2.2 安装配电箱(盘)所需的木砖及铁件等均应预埋。挂式配电箱(盘)应采纳金属膨胀螺栓固定。3.2.3 铁制配电箱(盘)均需先刷一遍防锈漆,再刷灰油漆二道。预埋的各种铁件均应刷防锈漆,并做好明显可靠的接地。导线引出面板时,面板线孔应光滑无毛刺,金属面板应装设绝...
