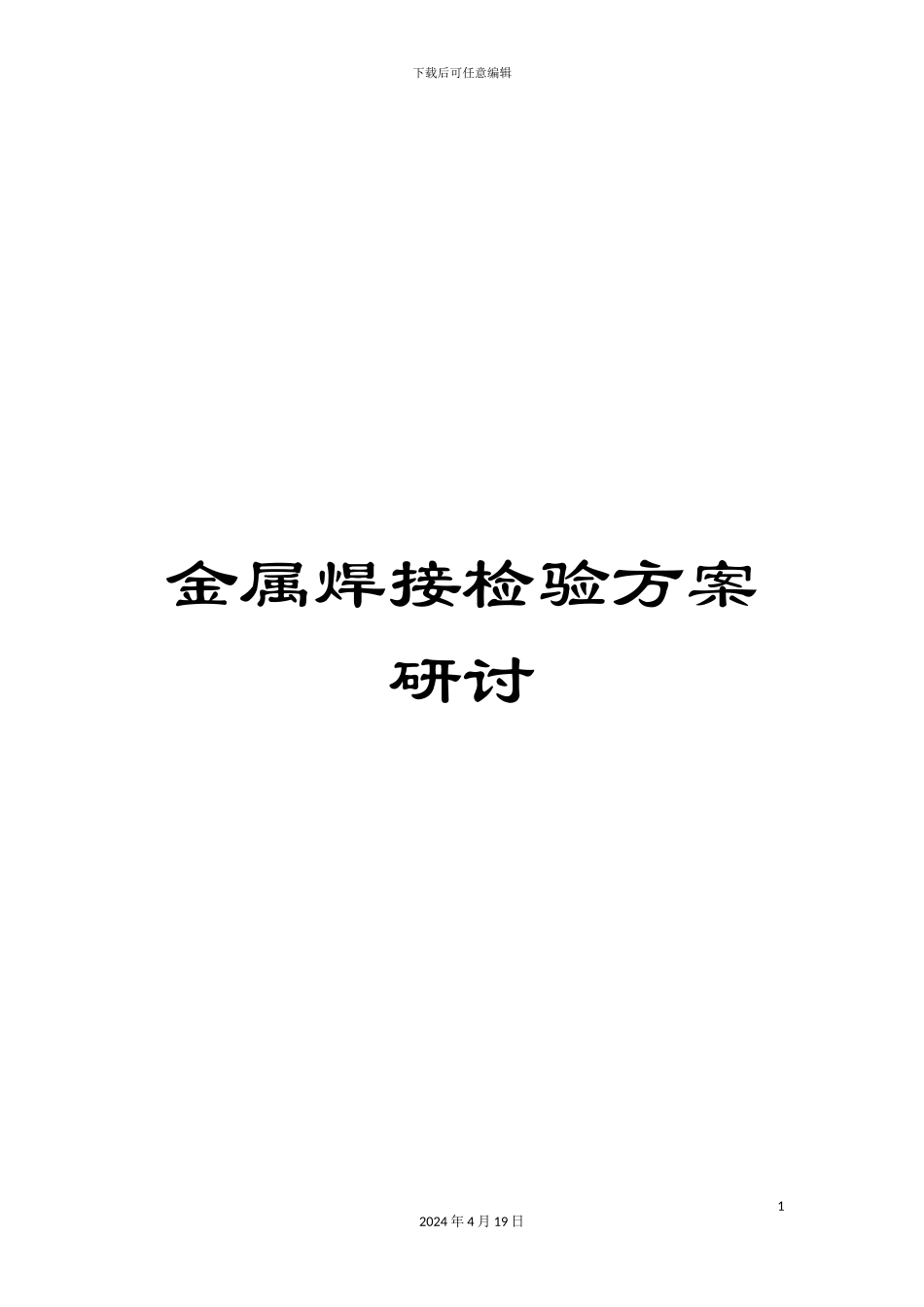

金属焊接检验方案研讨VIP专享

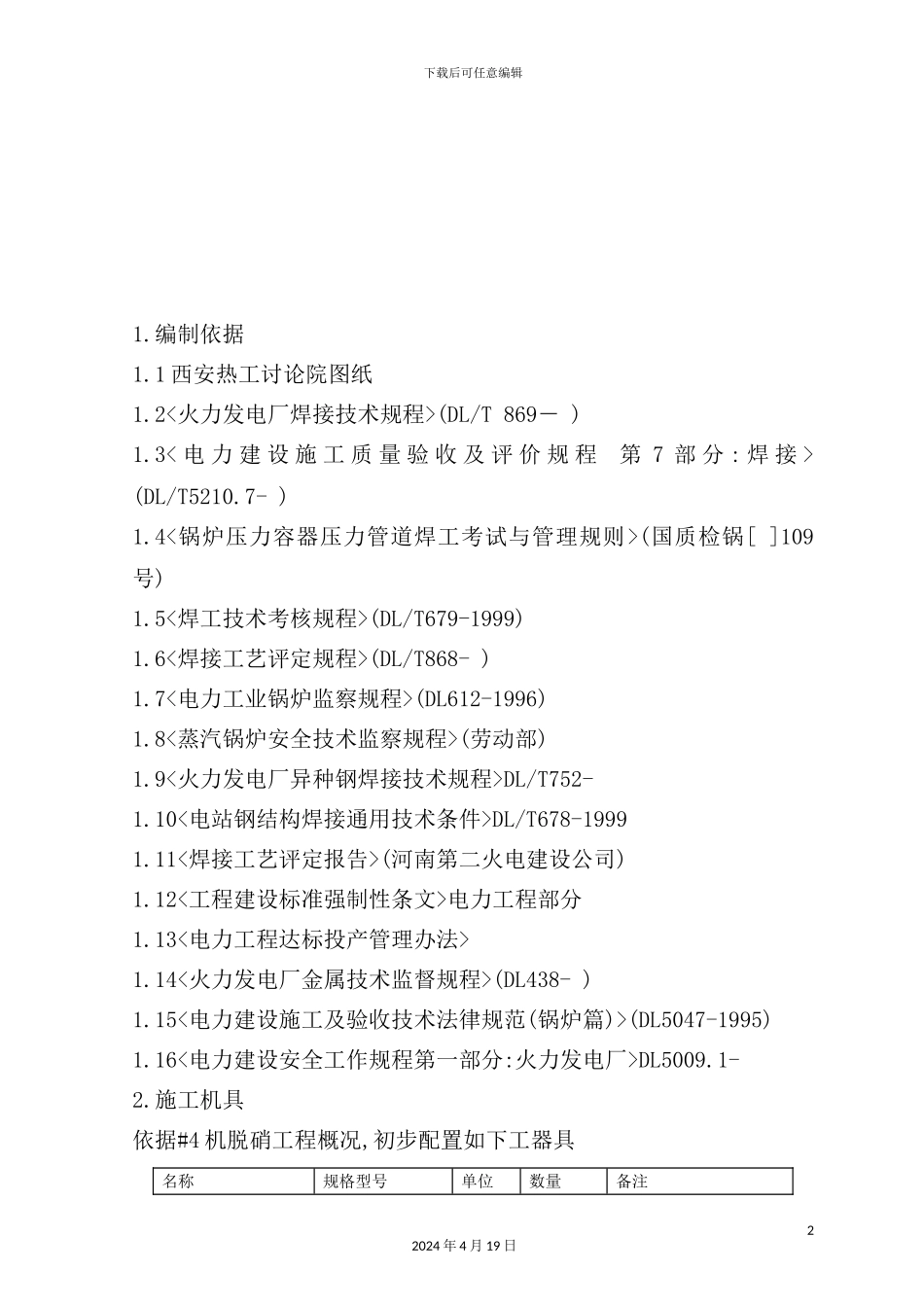

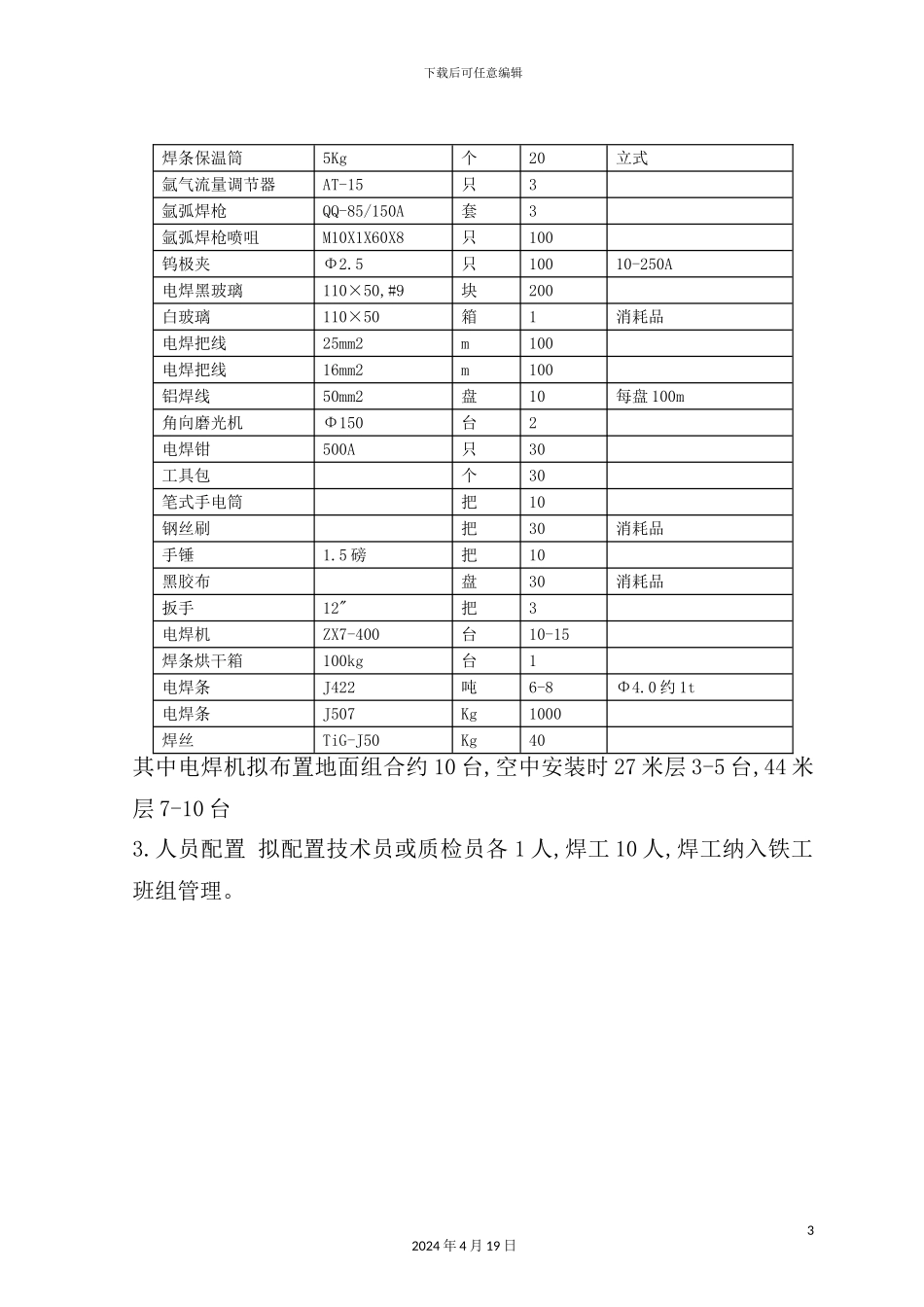

下载后可任意编辑金属焊接检验方案研讨12024 年 4 月 19 日下载后可任意编辑1.编制依据1.1 西安热工讨论院图纸1.2<火力发电厂焊接技术规程>(DL/T 869－ )1.3< 电 力 建 设 施 工 质 量 验 收 及 评 价 规 程 第 7 部 分 : 焊 接 >(DL/T5210.7- )1.4<锅炉压力容器压力管道焊工考试与管理规则>(国质检锅[ ]109号)1.5<焊工技术考核规程>(DL/T679-1999)1.6<焊接工艺评定规程>(DL/T868- )1.7<电力工业锅炉监察规程>(DL612-1996)1.8<蒸汽锅炉安全技术监察规程>(劳动部)1.9<火力发电厂异种钢焊接技术规程>DL/T752- 1.10<电站钢结构焊接通用技术条件>DL/T678-19991.11<焊接工艺评定报告>(河南第二火电建设公司)1.12<工程建设标准强制性条文>电力工程部分 1.13<电力工程达标投产管理办法> 1.14<火力发电厂金属技术监督规程>(DL438- )1.15<电力建设施工及验收技术法律规范(锅炉篇)>(DL5047-1995)1.16<电力建设安全工作规程第一部分:火力发电厂>DL5009.1- 2.施工机具依据#4 机脱硝工程概况,初步配置如下工器具名称规格型号单位数量备注22024 年 4 月 19 日下载后可任意编辑焊条保温筒5Kg个20立式氩气流量调节器AT-15只3氩弧焊枪QQ-85/150A套3氩弧焊枪喷咀M10X1X60X8只100钨极夹Φ2.5只10010-250A电焊黑玻璃110×50,#9块200白玻璃110×50箱1消耗品电焊把线25mm2m100电焊把线16mm2m100铝焊线50mm2盘10每盘 100m角向磨光机Φ150台2电焊钳500A只30工具包个30笔式手电筒把10钢丝刷把30消耗品手锤1.5 磅把10黑胶布盘30消耗品扳手12"把3电焊机ZX7-400台10-15焊条烘干箱100kg台1电焊条J422吨6-8Φ4.0 约 1t电焊条J507Kg1000焊丝TiG-J50Kg40其中电焊机拟布置地面组合约 10 台,空中安装时 27 米层 3-5 台,44 米层 7-10 台3.人员配置 拟配置技术员或质检员各 1 人,焊工 10 人,焊工纳入铁工班组管理。32024 年 4 月 19 日下载后可任意编辑4.施工工序4.1.工艺流程 注 : 某 一 个 工 序出现不合格时应当经过返修或返工重做纠正。4.2.工序方法4.2.1.焊前准备4.2.1.1.参加施焊的焊工,必须根据<焊工技术考核规程>规定,取得Ⅲ类及以上的合格证项目,才能承担施工作业。并仿照实际位置进行焊前练习,做外观检查或无损检测,合格后经过技术交底方可上岗焊接。4.2.1.2 焊工焊前应仔细接受技术交底,弄清所用的焊材及施焊工艺要求及应注意的安全事项。4.2.1.3.坡口型式,坡口角度按设计要求。管道对接焊口应...
