钛管焊接方案

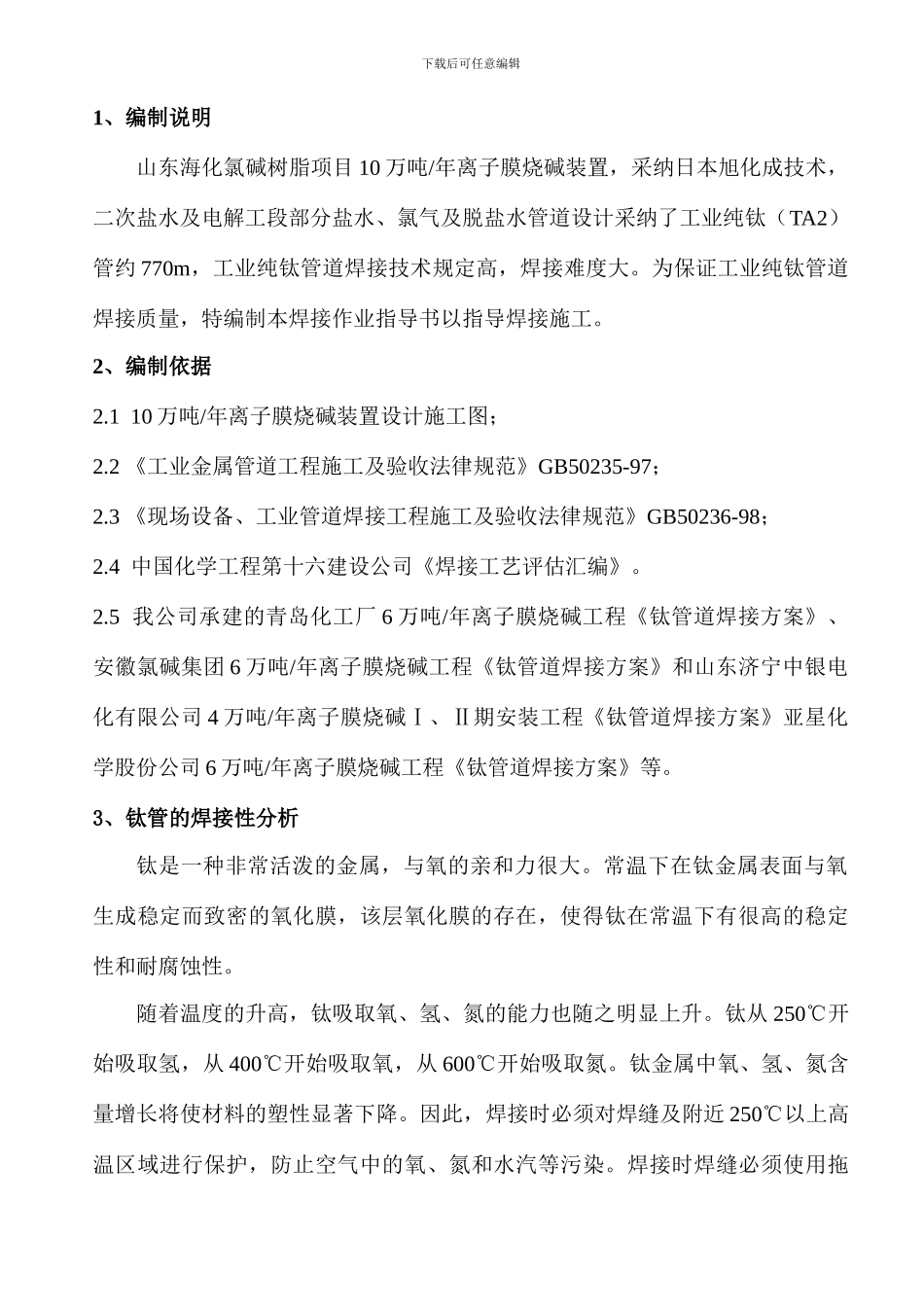

钛管焊接方案_第1页
1/13
钛管焊接方案_第2页
2/13
钛管焊接方案_第3页
3/13
下载后可任意编辑1、编制说明山东海化氯碱树脂项目 10 万吨/年离子膜烧碱装置,采纳日本旭化成技术,二次盐水及电解工段部分盐水、氯气及脱盐水管道设计采纳了工业纯钛(TA2)管约 770m,工业纯钛管道焊接技术规定高,焊接难度大。为保证工业纯钛管道焊接质量,特编制本焊接作业指导书以指导焊接施工。2、编制依据2.1 10 万吨/年离子膜烧碱装置设计施工图;2.2 《工业金属管道工程施工及验收法律规范》GB50235-97;2.3 《现场设备、工业管道焊接工程施工及验收法律规范》GB50236-98;2.4 中国化学工程第十六建设公司《焊接工艺评估汇编》。2.5 我公司承建的青岛化工厂 6 万吨/年离子膜烧碱工程《钛管道焊接方案》、安徽氯碱集团 6 万吨/年离子膜烧碱工程《钛管道焊接方案》和山东济宁中银电化有限公司 4 万吨/年离子膜烧碱Ⅰ、Ⅱ期安装工程《钛管道焊接方案》亚星化学股份公司 6 万吨/年离子膜烧碱工程《钛管道焊接方案》等。3、钛管的焊接性分析钛是一种非常活泼的金属,与氧的亲和力很大。常温下在钛金属表面与氧生成稳定而致密的氧化膜,该层氧化膜的存在,使得钛在常温下有很高的稳定性和耐腐蚀性。随着温度的升高,钛吸取氧、氢、氮的能力也随之明显上升。钛从 250℃开始吸取氢,从 400℃开始吸取氧,从 600℃开始吸取氮。钛金属中氧、氢、氮含量增长将使材料的塑性显著下降。因此,焊接时必须对焊缝及附近 250℃以上高温区域进行保护,防止空气中的氧、氮和水汽等污染。焊接时焊缝必须使用拖下载后可任意编辑罩进行滞后保护并对管子焊缝背面进行充氩保护。 下载后可任意编辑钛 焊 接 较 易 产 气 愤 孔 缺 陷 , 焊 接 前 必 须 清 除 焊 丝 、焊 接 坡 口 及 附 近 母 材 表 面 上 的 水 分 、 油 脂 、 氧 化 物 等 ;焊 接 时 必 须 使 用 纯 度 很 高 的 氩 气 。钛 金 属 中 含 C 量 增 长 将 减 少 材 料 的 塑 性 和 耐 腐 蚀 性能 , 因 此 施 工 中 必 须 避 开 母 材 和 焊 丝 跟 碳 钢 材 料 接 触 。4 、 焊 接 施 工 程 序 5 、 焊 接 工 艺5.1 施 工 准 备5.1.1 钛 管 道 和 焊 接 材 料 验 收a.钛 管 及 管 件 安 装 前 必 须 进 行 检 查 , 应 具 有 制 造 厂合 格 证 和 质 量 证 明 书 ( 涉 及 牌 号 、 炉 号 、 规...
