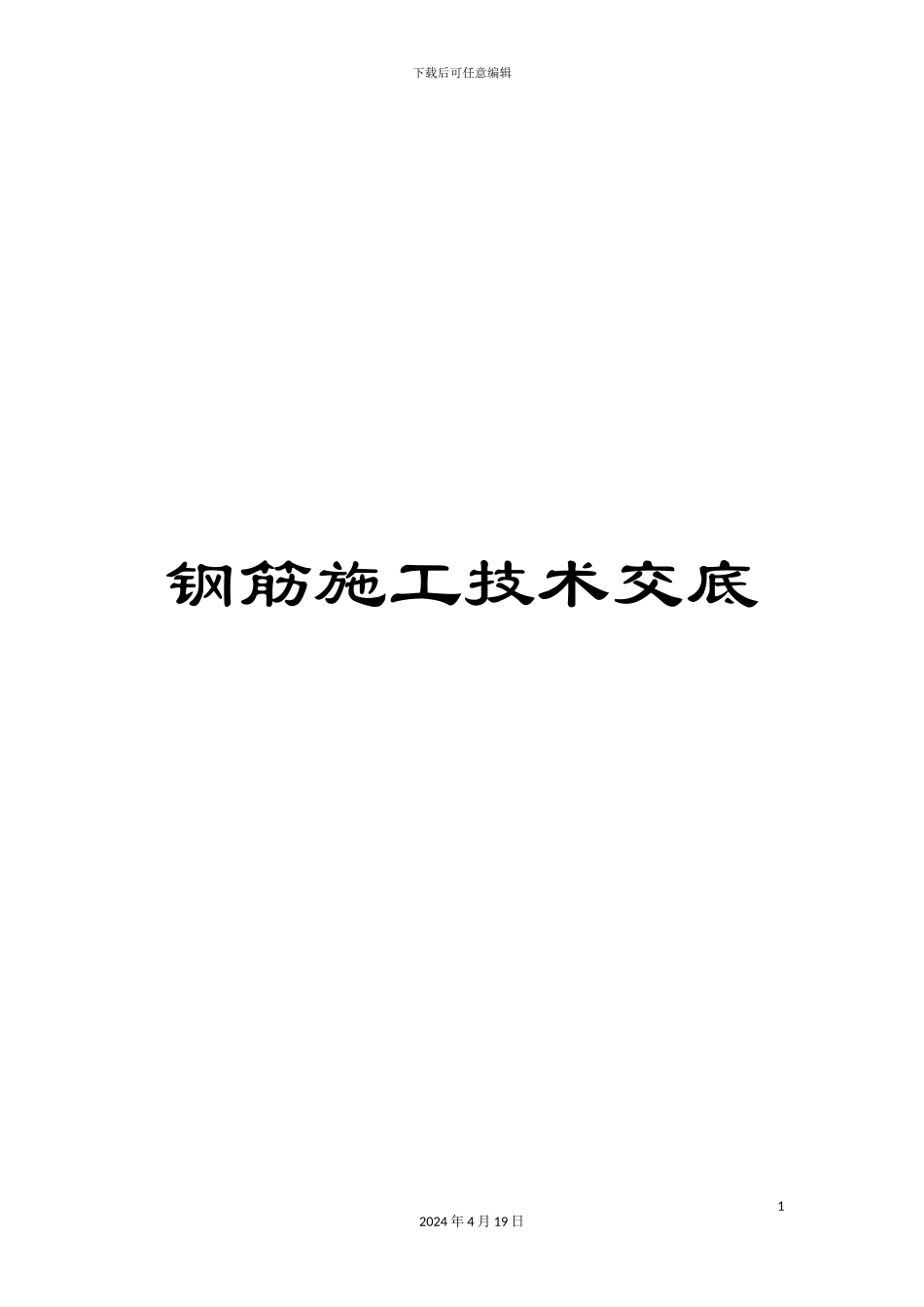

钢筋施工技术交底VIP专享

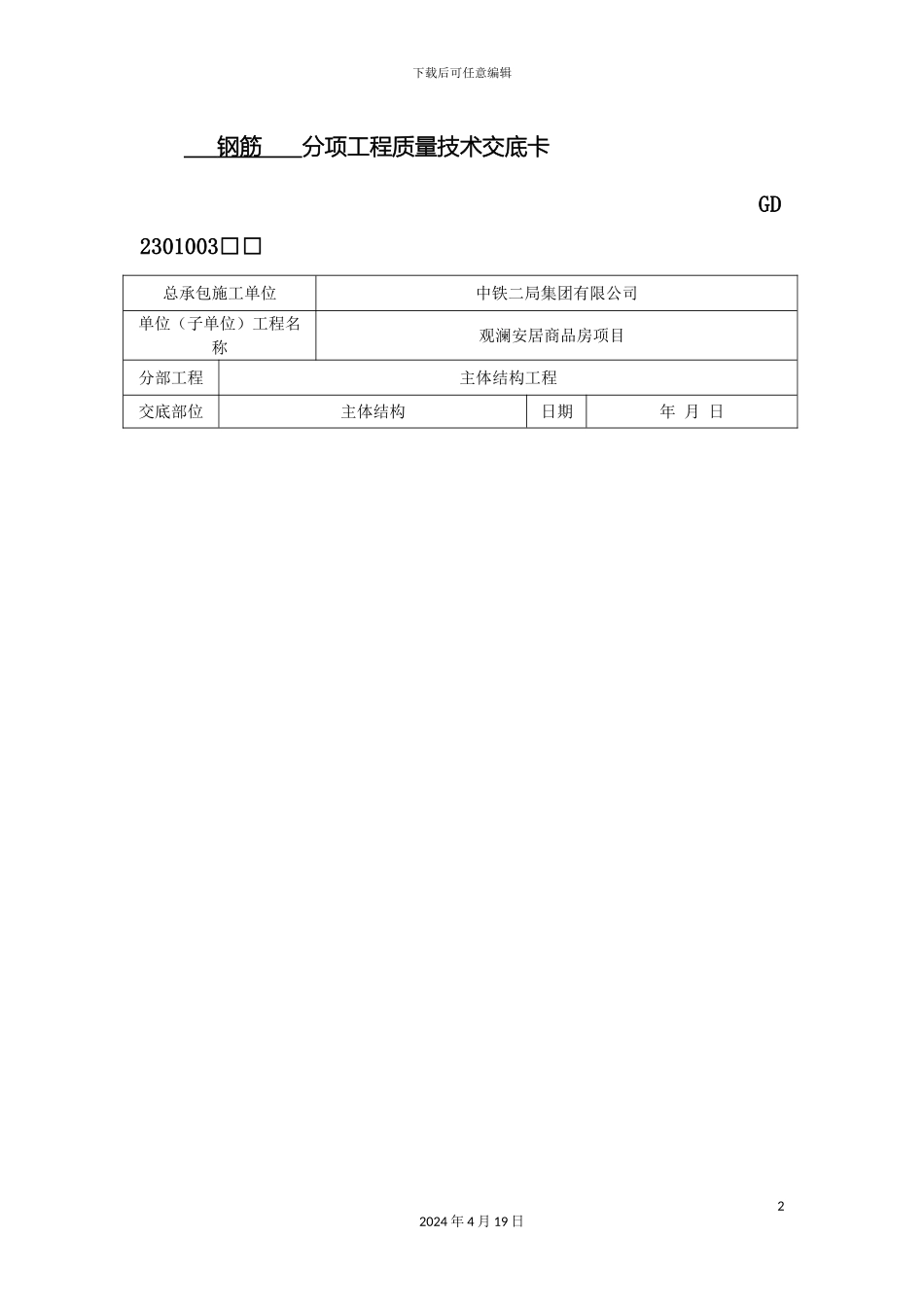

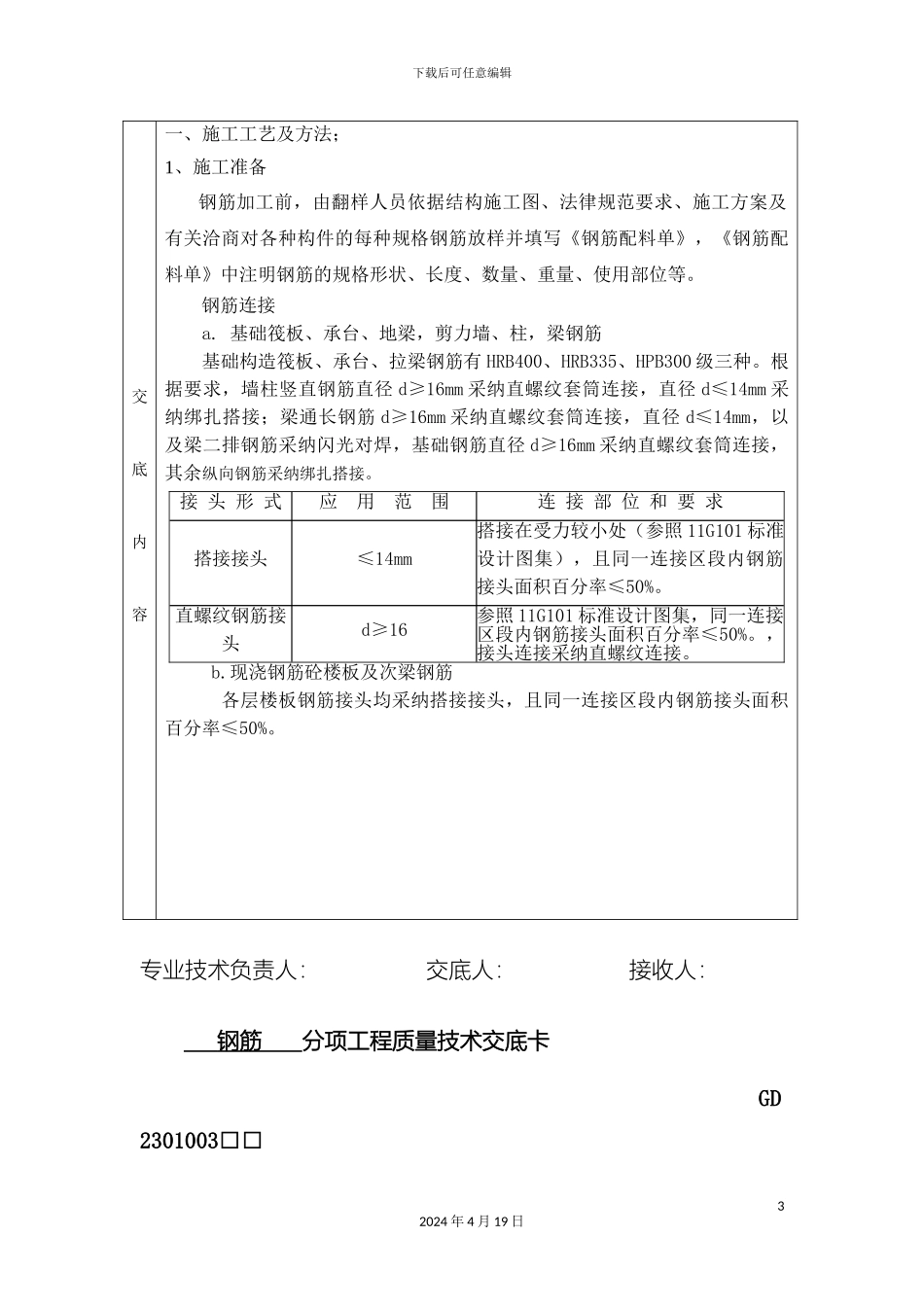

下载后可任意编辑钢筋施工技术交底12024 年 4 月 19 日下载后可任意编辑 钢筋 分项工程质量技术交底卡 GD2301003□□总承包施工单位中铁二局集团有限公司单位（子单位）工程名称观澜安居商品房项目分部工程主体结构工程交底部位主体结构日期年 月 日22024 年 4 月 19 日下载后可任意编辑交底内容一、施工工艺及方法；1、施工准备钢筋加工前，由翻样人员依据结构施工图、法律规范要求、施工方案及有关洽商对各种构件的每种规格钢筋放样并填写《钢筋配料单》，《钢筋配料单》中注明钢筋的规格形状、长度、数量、重量、使用部位等。钢筋连接a. 基础筏板、承台、地梁，剪力墙、柱，梁钢筋基础构造筏板、承台、拉梁钢筋有 HRB400、HRB335、HPB300 级三种。根据要求，墙柱竖直钢筋直径 d≥16mm 采纳直螺纹套筒连接，直径 d≤14mm 采纳绑扎搭接；梁通长钢筋 d≥16mm 采纳直螺纹套筒连接，直径 d≤14mm，以及梁二排钢筋采纳闪光对焊，基础钢筋直径 d≥16mm 采纳直螺纹套筒连接，其余纵向钢筋采纳绑扎搭接。接 头 形 式应 用 范 围连 接 部 位 和 要 求搭接接头≤14mm搭接在受力较小处（参照 11G101 标准设计图集），且同一连接区段内钢筋接头面积百分率≤50%。直螺纹钢筋接头d≥16参照 11G101 标准设计图集，同一连接区段内钢筋接头面积百分率≤50%。，接头连接采纳直螺纹连接。b.现浇钢筋砼楼板及次梁钢筋 各层楼板钢筋接头均采纳搭接接头，且同一连接区段内钢筋接头面积百分率≤50%。专业技术负责人： 交底人： 接收人： 钢筋 分项工程质量技术交底卡 GD2301003□□32024 年 4 月 19 日下载后可任意编辑总承包施工单位中铁二局集团有限公司单位（子单位）工程名称观澜安居商品房项目分部工程主体结构工程交底部位主体结构日期年 月 日交底内容各层楼板钢筋接头位置：上铁在跨中 1/3，下铁在支座 1/3。c.框架梁钢筋框架梁钢筋的直径 d≥16mm 通长筋采纳直螺纹连接，梁二排钢筋采纳闪光对焊连接。且同一连接区段内钢筋接头面积百分率≤50%。框架梁钢筋接头位置：上铁在跨中 1/3 范围内；下铁在支座 1/3 范围内，且尽量避开箍筋加密区。d.框架柱及剪力墙钢筋 框架柱及剪力墙暗柱内 d≥16mm 的纵向钢筋采纳直螺纹连接，同一连接区段内钢筋的接头面积百分率≤50%。d≤14mm 的钢筋采纳搭接接头形式，搭接长度应满足抗震要求，且同一连接区段内钢筋接头面积百分率≤50%。2、施工工艺及方法...
