钻孔桩工艺性试验总结报告样本

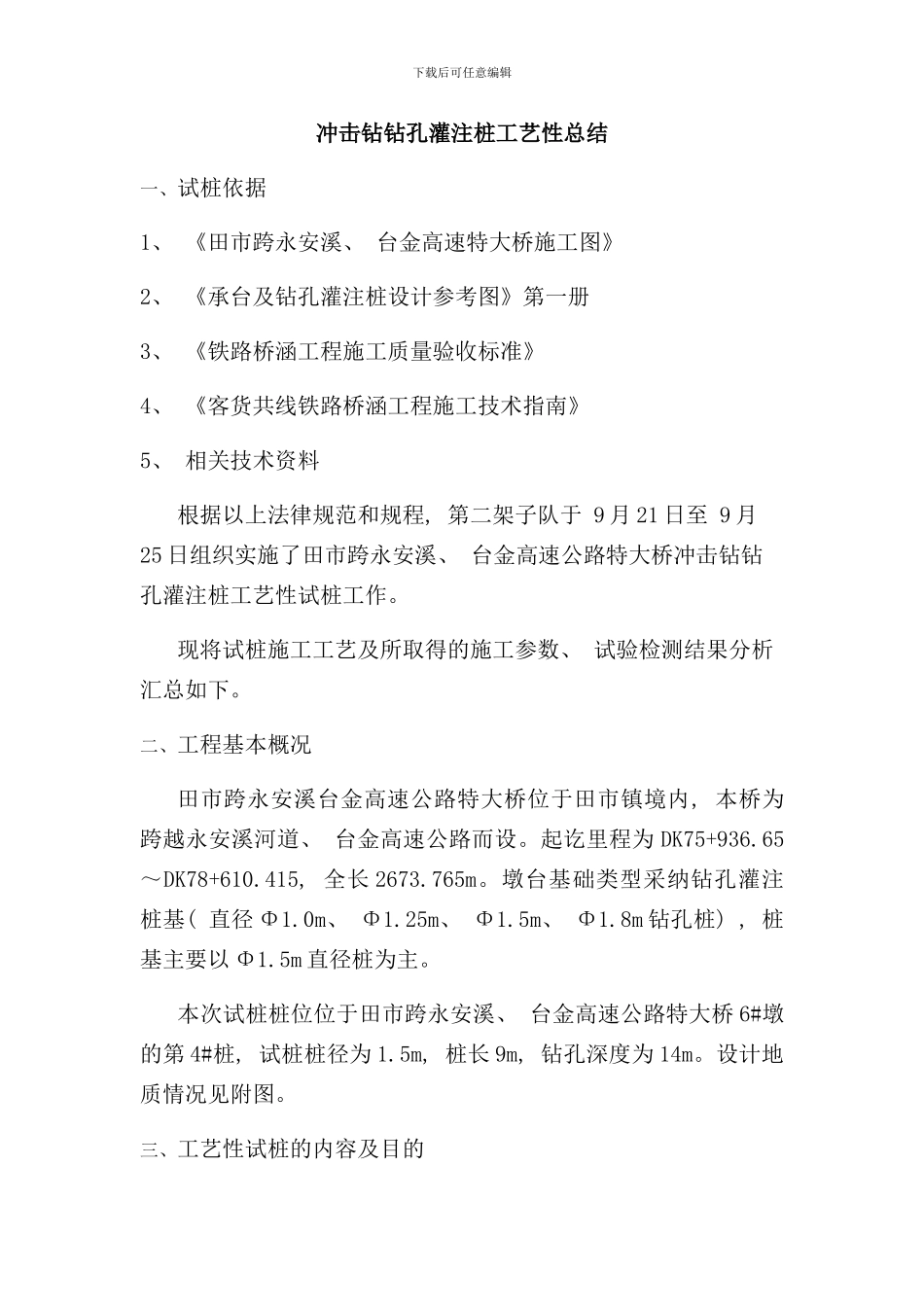

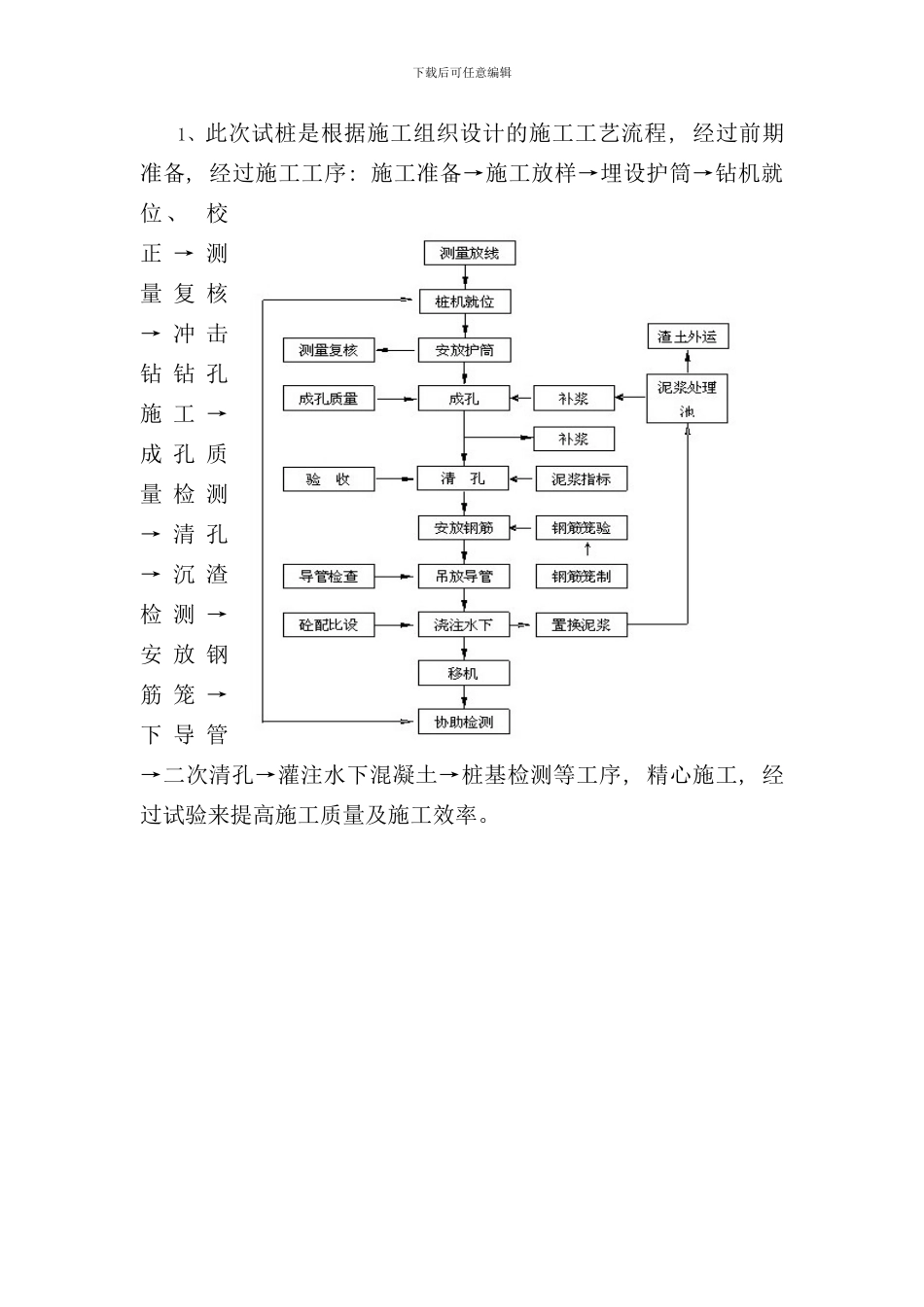

下载后可任意编辑冲击钻钻孔灌注桩工艺性总结一、试桩依据1、 《田市跨永安溪、 台金高速特大桥施工图》2、 《承台及钻孔灌注桩设计参考图》第一册3、 《铁路桥涵工程施工质量验收标准》4、 《客货共线铁路桥涵工程施工技术指南》5、 相关技术资料根据以上法律规范和规程, 第二架子队于 9 月 21 日至 9 月25 日组织实施了田市跨永安溪、 台金高速公路特大桥冲击钻钻孔灌注桩工艺性试桩工作。现将试桩施工工艺及所取得的施工参数、 试验检测结果分析汇总如下。二、工程基本概况田市跨永安溪台金高速公路特大桥位于田市镇境内, 本桥为跨越永安溪河道、 台金高速公路而设。起讫里程为 DK75+936.65～DK78+610.415, 全长 2673.765m。墩台基础类型采纳钻孔灌注桩基( 直径 Φ1.0m、 Φ1.25m、 Φ1.5m、 Φ1.8m 钻孔桩) , 桩基主要以 Φ1.5m 直径桩为主。本次试桩桩位位于田市跨永安溪、 台金高速公路特大桥 6#墩的第 4#桩, 试桩桩径为 1.5m, 桩长 9m, 钻孔深度为 14m。设计地质情况见附图。三、工艺性试桩的内容及目的下载后可任意编辑1、此次试桩是根据施工组织设计的施工工艺流程, 经过前期准备, 经过施工工序: 施工准备→施工放样→埋设护筒→钻机就位、 校正 → 测量 复 核→ 冲 击钻 钻 孔施 工 →成 孔 质量 检 测→ 清 孔→ 沉 渣检 测 →安 放 钢筋 笼 →下 导 管→二次清孔→灌注水下混凝土→桩基检测等工序, 精心施工, 经过试验来提高施工质量及施工效率。下载后可任意编辑 钻孔灌注桩施工工艺流程图2、 试桩目的经过试桩, 能够达到以下基本目的: 1）验证地质钻探资料或设计参数, 为优化设计提供依据, 为正式桥梁桩基施工提供工艺参数; 2）让操作人员熟悉冲击钻桩基施工工艺及方法; 下载后可任意编辑3）树立企业良好的作风, 为以后的施工做好准备, 避开施工中出现不必要的问题。四、现场资源配置1、 人员领工员 1 人; 作业班现场负责人 1 人; 技术人员 2 名( 昼夜倒班) ; 测量人员 3 名, 主要进行中桩放样; 试验人员 3 名; 钻机操作人员 4 名( 昼夜倒班) , 主要进行钻孔、 灌注等工作; 挖机操作人员 1 名, 主要进行泥浆池开挖, 钢筋笼安放等工作。2、机械设备1) PC-450 挖掘机 1 台, 主要用于泥浆池开挖、 钻渣清理工作; 2) CE-A6 冲击钻钻机 1 台, 钻头直径 1.5m; 3) 300KW 发电机一台3、 混凝土配合比1)...
