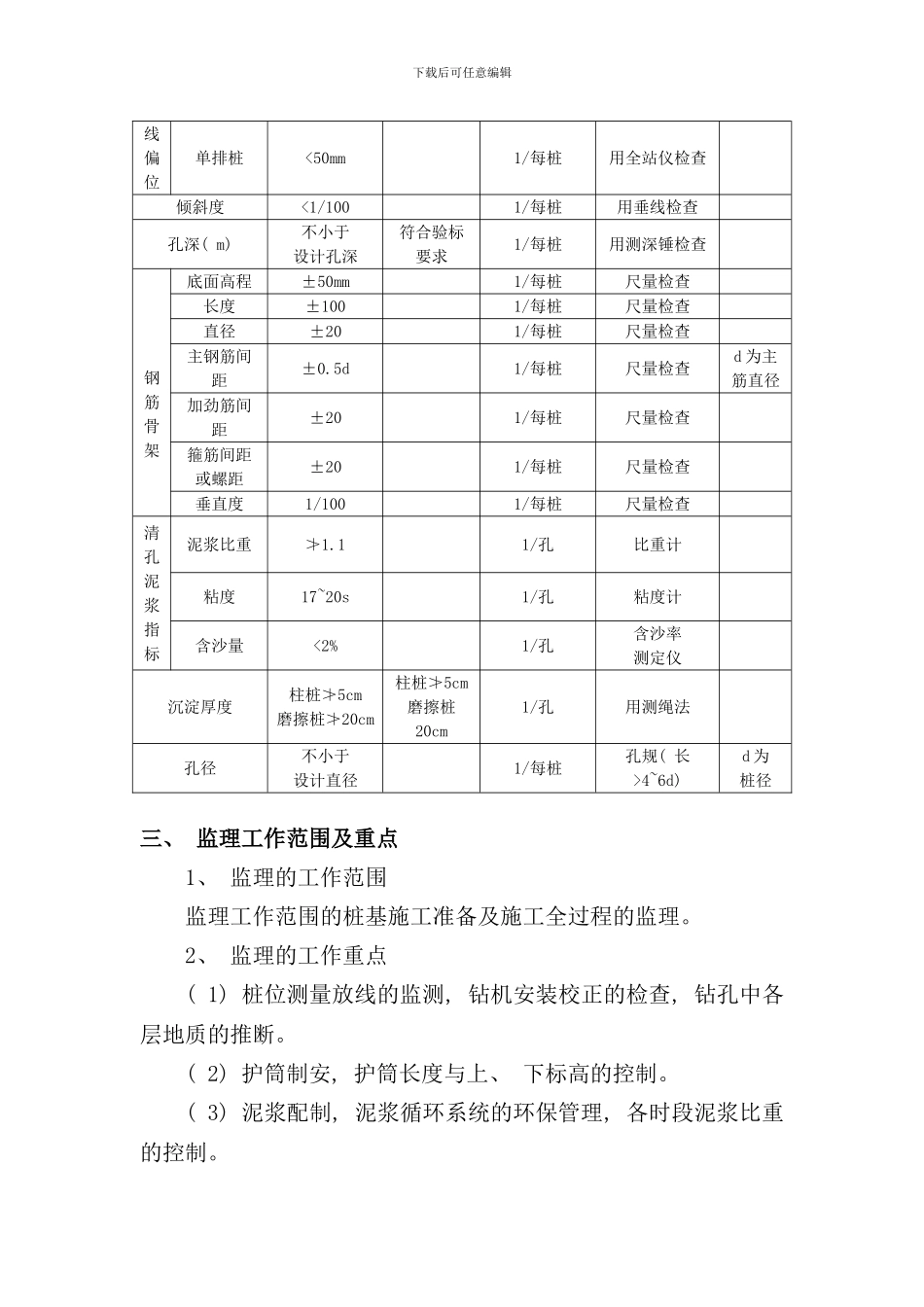

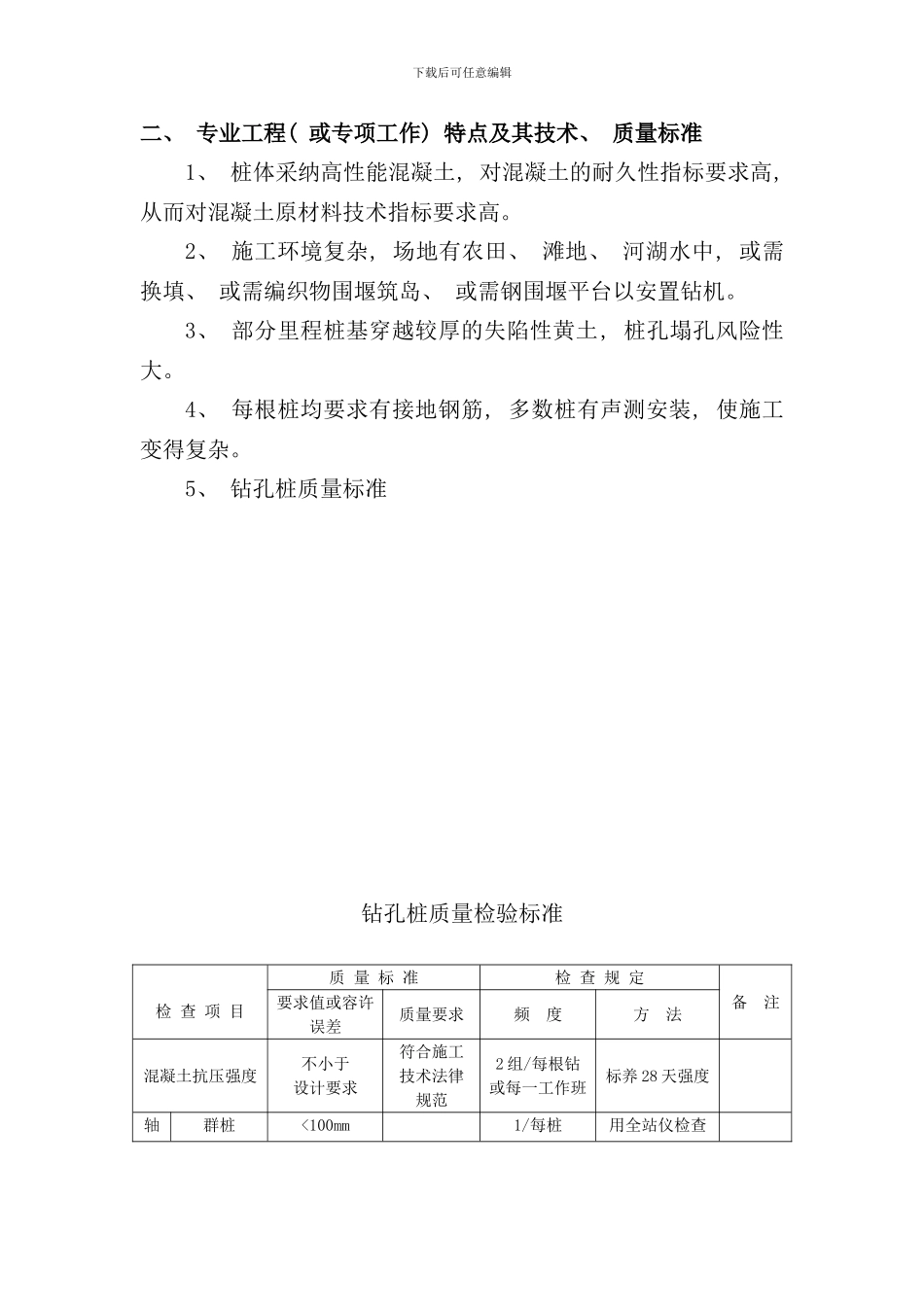

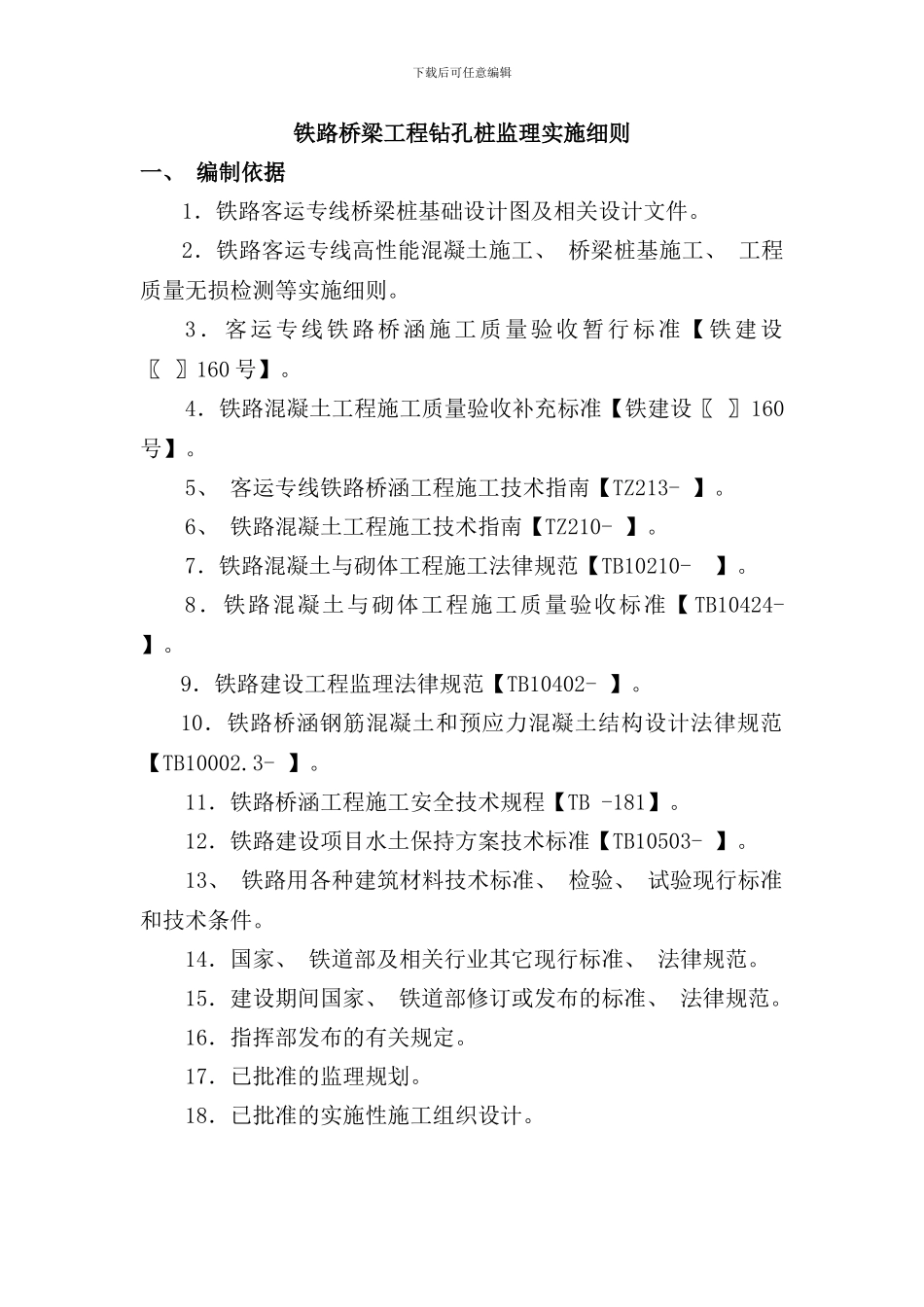

下载后可任意编辑铁路桥梁工程钻孔桩监理实施细则一、 编制依据1．铁路客运专线桥梁桩基础设计图及相关设计文件。2．铁路客运专线高性能混凝土施工、 桥梁桩基施工、 工程质量无损检测等实施细则。3．客运专线铁路桥涵施工质量验收暂行标准【铁建设〖 〗160 号】。4．铁路混凝土工程施工质量验收补充标准【铁建设〖 〗160号】。5、 客运专线铁路桥涵工程施工技术指南【TZ213- 】。6、 铁路混凝土工程施工技术指南【TZ210- 】。7．铁路混凝土与砌体工程施工法律规范【TB10210- 】。8．铁路混凝土与砌体工程施工质量验收标准【 TB10424- 】。9．铁路建设工程监理法律规范【TB10402- 】。10．铁路桥涵钢筋混凝土和预应力混凝土结构设计法律规范【TB10002.3- 】。11．铁路桥涵工程施工安全技术规程【TB -181】。12．铁路建设项目水土保持方案技术标准【TB10503- 】。13、 铁路用各种建筑材料技术标准、 检验、 试验现行标准和技术条件。14．国家、 铁道部及相关行业其它现行标准、 法律规范。15．建设期间国家、 铁道部修订或发布的标准、 法律规范。16．指挥部发布的有关规定。17．已批准的监理规划。18．已批准的实施性施工组织设计。下载后可任意编辑二、 专业工程( 或专项工作) 特点及其技术、 质量标准1、 桩体采纳高性能混凝土, 对混凝土的耐久性指标要求高, 从而对混凝土原材料技术指标要求高。2、 施工环境复杂, 场地有农田、 滩地、 河湖水中, 或需换填、 或需编织物围堰筑岛、 或需钢围堰平台以安置钻机。3、 部分里程桩基穿越较厚的失陷性黄土, 桩孔塌孔风险性大。4、 每根桩均要求有接地钢筋, 多数桩有声测安装, 使施工变得复杂。5、 钻孔桩质量标准 钻孔桩质量检验标准检 查 项 目质 量 标 准检 查 规 定备 注要求值或容许误差质量要求频 度方 法混凝土抗压强度不小于设计要求符合施工技术法律规范2 组/每根钻或每一工作班标养 28 天强度轴群桩<100mm1/每桩用全站仪检查下载后可任意编辑线偏位单排桩<50mm1/每桩用全站仪检查倾斜度<1/1001/每桩用垂线检查孔深( m) 不小于设计孔深符合验标要求1/每桩用测深锤检查钢筋骨架底面高程±50mm1/每桩尺量检查长度±1001/每桩尺量检查直径±201/每桩尺量检查主钢筋间距±0.5d1/每桩尺量检查d 为主筋直径加劲筋间距±201/每桩尺量检查箍筋间距或螺距±201/每桩尺量检查垂直度1/1001/每桩尺量检查清孔泥浆指标泥浆比重≯1.11/孔比重...
