下载后可任意编辑铜仁至玉屏施工组织设计方案12024 年 4 月 19 日下载后可任意编辑六、施工组织设计(一)、施工组织设计文字部分1
总体施工组织布置及规划1
1 总体工程概况1
1 项目简述1

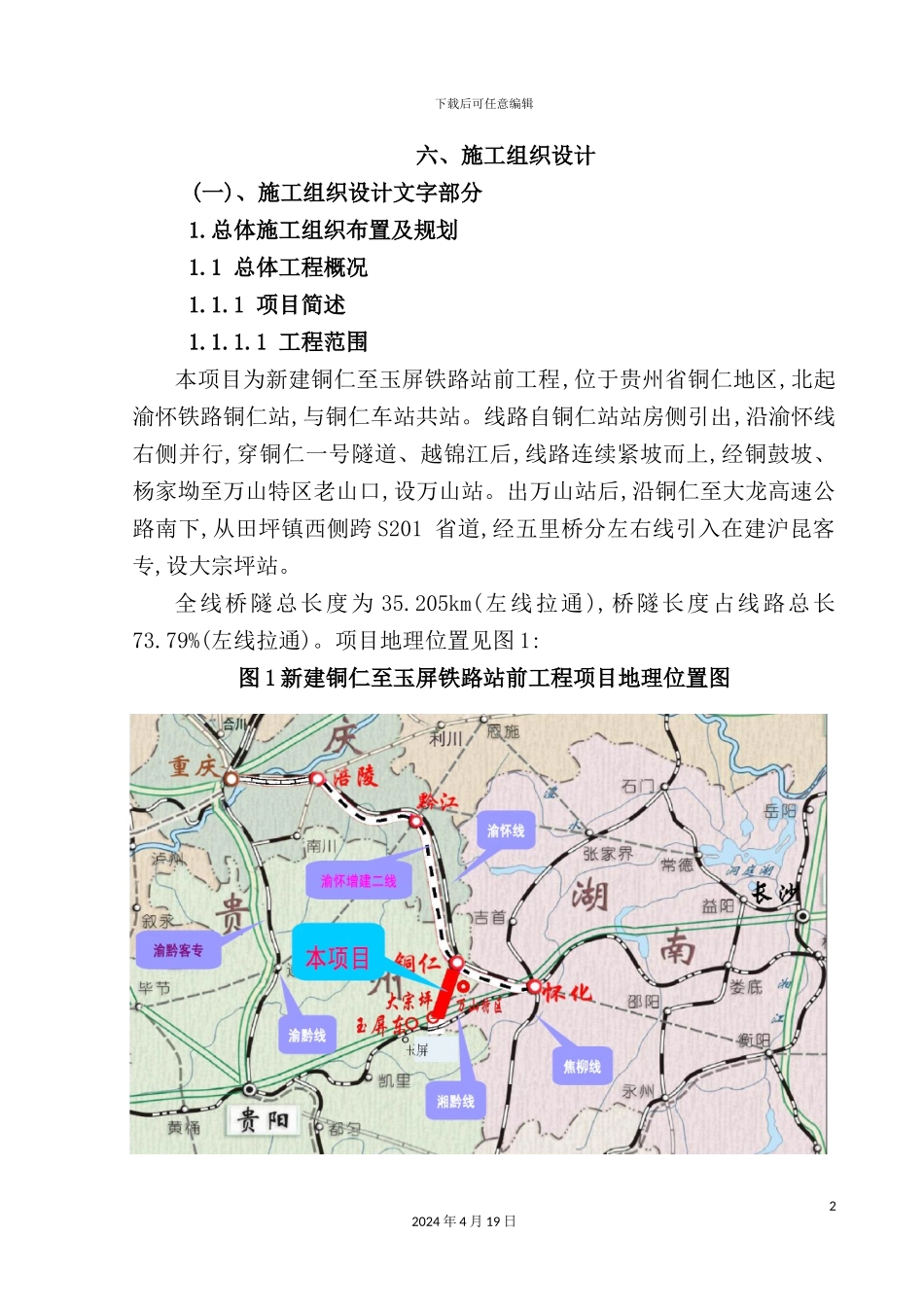

1 工程范围本项目为新建铜仁至玉屏铁路站前工程,位于贵州省铜仁地区,北起渝怀铁路铜仁站,与铜仁车站共站
线路自铜仁站站房侧引出,沿渝怀线右侧并行,穿铜仁一号隧道、越锦江后,线路连续紧坡而上,经铜鼓坡、杨家坳至万山特区老山口,设万山站
出万山站后,沿铜仁至大龙高速公路南下,从田坪镇西侧跨 S201 省道,经五里桥分左右线引入在建沪昆客专,设大宗坪站
全线桥隧总长度为 35
205km(左线拉通),桥隧长度占线路总长73
79%(左线拉通)
项目地理位置见图 1:图 1 新建铜仁至玉屏铁路站前工程项目地理位置图22024 年 4 月 19 日下载后可任意编辑本次招标共两个标段,本标段为 TYTJ-1 标,标段范围为设计起点～铜仁双线大桥(不含)、桐木坡双线特大桥(含)～设计终点
起讫里程桩号:K527+180(渝怀线里程)～IDK1+868
75(台尾)、IDK27+626
35(台尾)～IDK46+570(右线 YIDK45+770),全长 20
813 正线公里
主要工程为:铜仁东桥梁预制、铺架基地,铜仁站,全线桥梁预制、架设,有砟轨道铺设,隧道 8 座(凉风坳隧道、江口隧道、川洞隧道、刘家陇隧道、白马山隧道、大坡垴隧道、长岭隧道、岩上隧道),特大桥 7 座、大桥 20 座、中桥 4 座
本标段控制工程及重难点工程为白马山隧道、龙屯河双线特大桥和全线桥梁预制、架设等工程
本标段范围内工点分布情况见表 1-1、表 1-2、表 1-3
表 1-1 本标段路基工点分布一览表32024 年 4 月 19 日下载后可任意编辑表 1-2 本标段桥梁工点分布一览表序号中心里程桥梁
