铝单板钢构玻璃雨蓬的施工方案及方法

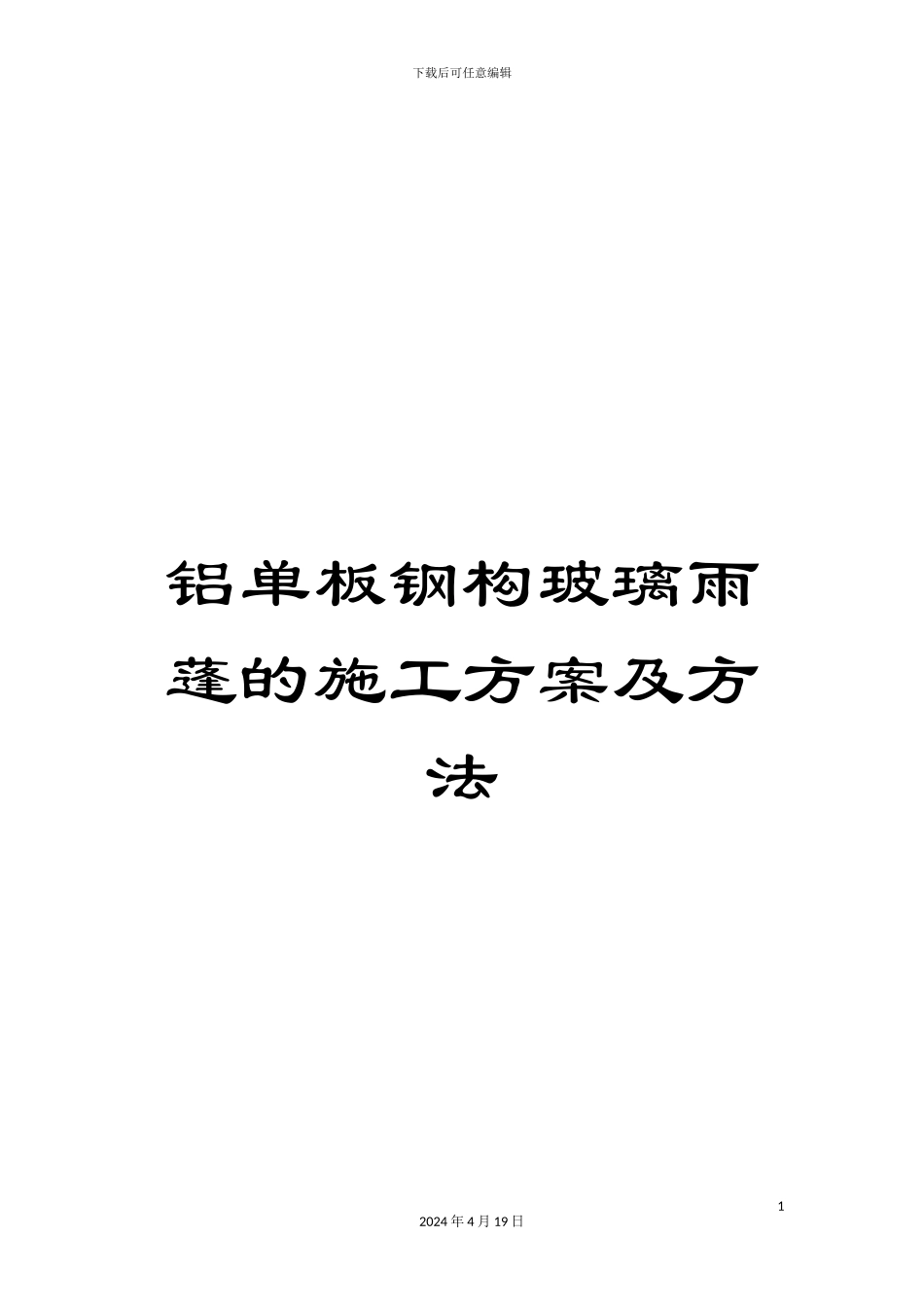

铝单板钢构玻璃雨蓬的施工方案及方法_第1页
1/6

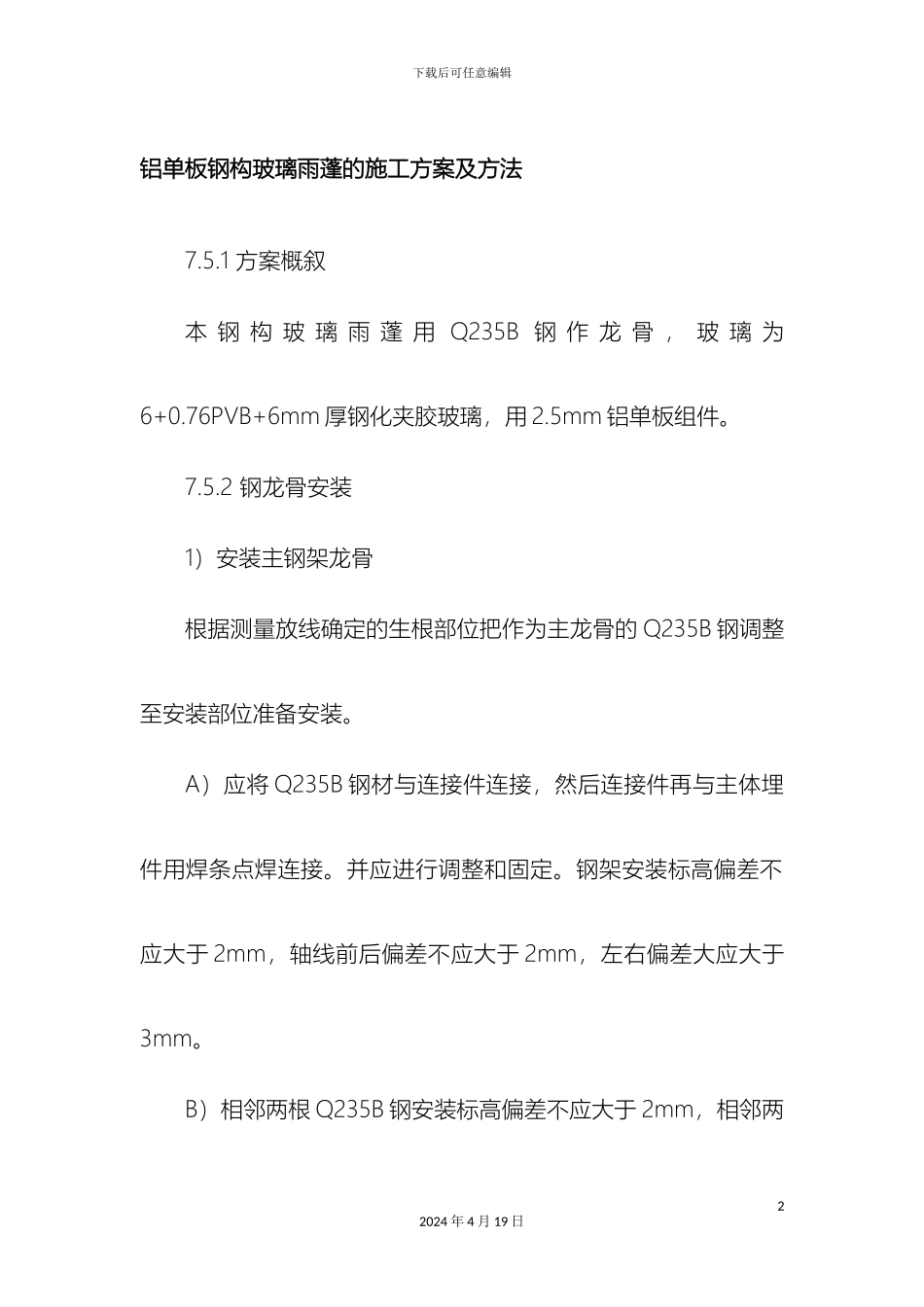

铝单板钢构玻璃雨蓬的施工方案及方法_第2页
2/6

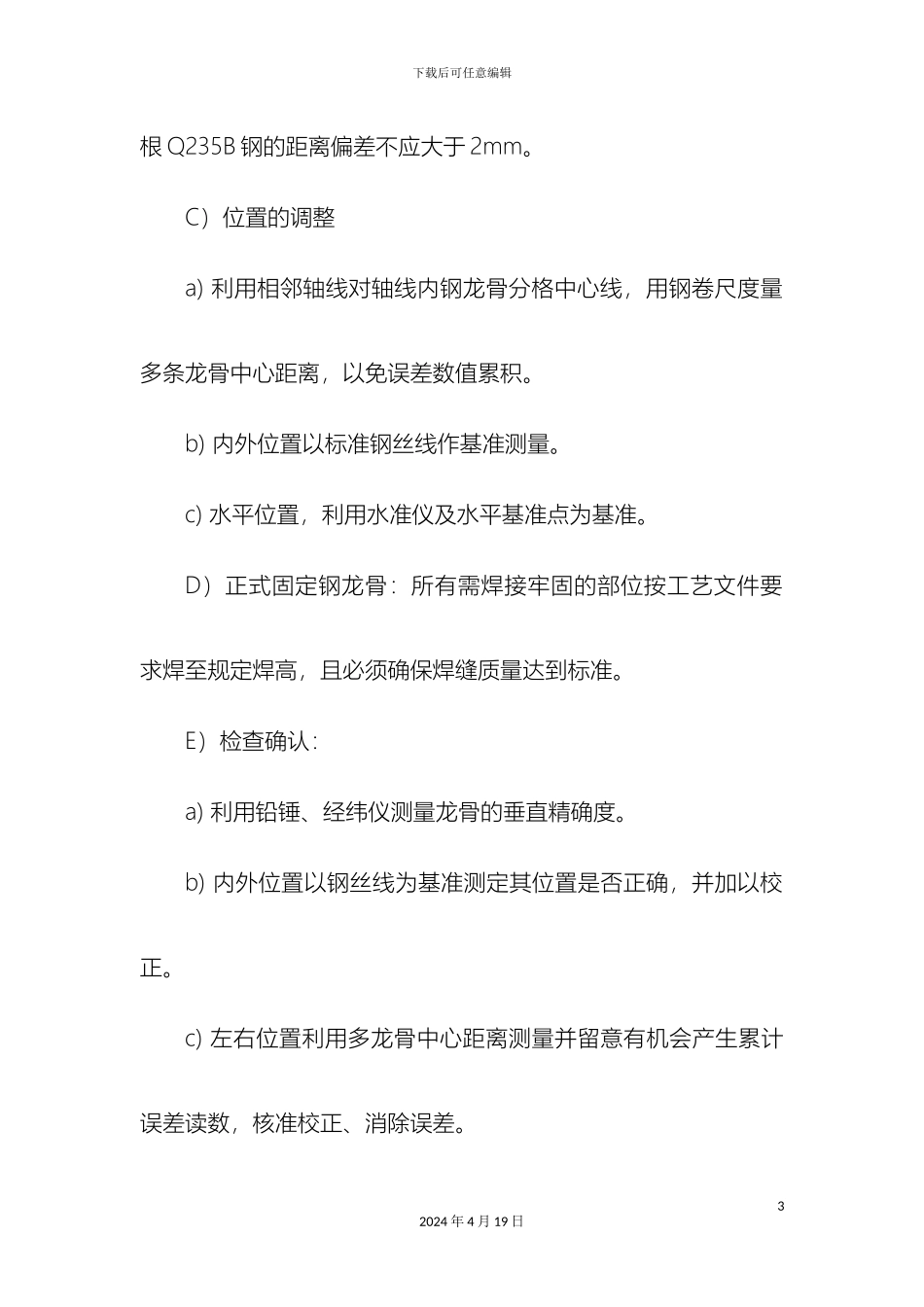

铝单板钢构玻璃雨蓬的施工方案及方法_第3页
3/6
下载后可任意编辑铝单板钢构玻璃雨蓬的施工方案及方法12024 年 4 月 19 日下载后可任意编辑铝单板钢构玻璃雨蓬的施工方案及方法7.5.1 方案概叙本 钢 构 玻 璃 雨 蓬 用 Q235B 钢 作 龙 骨 , 玻 璃 为6+0.76PVB+6mm 厚钢化夹胶玻璃,用 2.5mm 铝单板组件。7.5.2 钢龙骨安装1)安装主钢架龙骨根据测量放线确定的生根部位把作为主龙骨的 Q235B 钢调整至安装部位准备安装。A)应将 Q235B 钢材与连接件连接,然后连接件再与主体埋件用焊条点焊连接。并应进行调整和固定。钢架安装标高偏差不应大于 2mm,轴线前后偏差不应大于 2mm,左右偏差大应大于3mm。B)相邻两根 Q235B 钢安装标高偏差不应大于 2mm,相邻两22024 年 4 月 19 日下载后可任意编辑根 Q235B 钢的距离偏差不应大于 2mm。C)位置的调整a) 利用相邻轴线对轴线内钢龙骨分格中心线,用钢卷尺度量多条龙骨中心距离,以免误差数值累积。b) 内外位置以标准钢丝线作基准测量。c) 水平位置,利用水准仪及水平基准点为基准。D)正式固定钢龙骨:所有需焊接牢固的部位按工艺文件要求焊至规定焊高,且必须确保焊缝质量达到标准。E)检查确认:a) 利用铅锤、经纬仪测量龙骨的垂直精确度。b) 内外位置以钢丝线为基准测定其位置是否正确,并加以校正。c) 左右位置利用多龙骨中心距离测量并留意有机会产生累计误差读数,核准校正、消除误差。32024 年 4 月 19 日下载后可任意编辑2)安装次龙骨A)将次龙骨调整至合适的安装位置进行点焊初步固定。B)以水准仪及水平基准点为基准,按设计要求检查、调整、校正并可靠的焊接好钢骨架。C)相邻两根次龙骨的水平标高偏差不应大于 1mm。D)检查确认:检查确认次龙骨安装质量符合设计要求。7.5.3 玻璃板块安装 1)基本方案A)玻璃到达施工现场后,由现场质检员与安装组长对玻璃的表面质量,公称尺寸进行 100%的检测。同时使用玻璃边缘应力仪对玻璃的钢化情况进行抽检。B)玻璃垂直运输:采纳在脚手架上临时搭设的简易龙门吊,使用电动葫芦及尼龙包装带垂直提升到安装平台上进行定位,安装。在整个过程中减少尺寸积累误差在每个控制单元内尺寸公差42024 年 4 月 19 日下载后可任意编辑带为3mm。 C)打胶工艺控制与检测 a)在玻璃安装调整结束后进行打胶使玻璃的缝隙密封。 b ) 打 胶 顺 序 是 先 上 后 下 , 先 竖 向 后 横 向 。 c)打胶过程应注意事项:先清洗玻璃,特...
