银泰中心工程测量方案基坑阶段样本

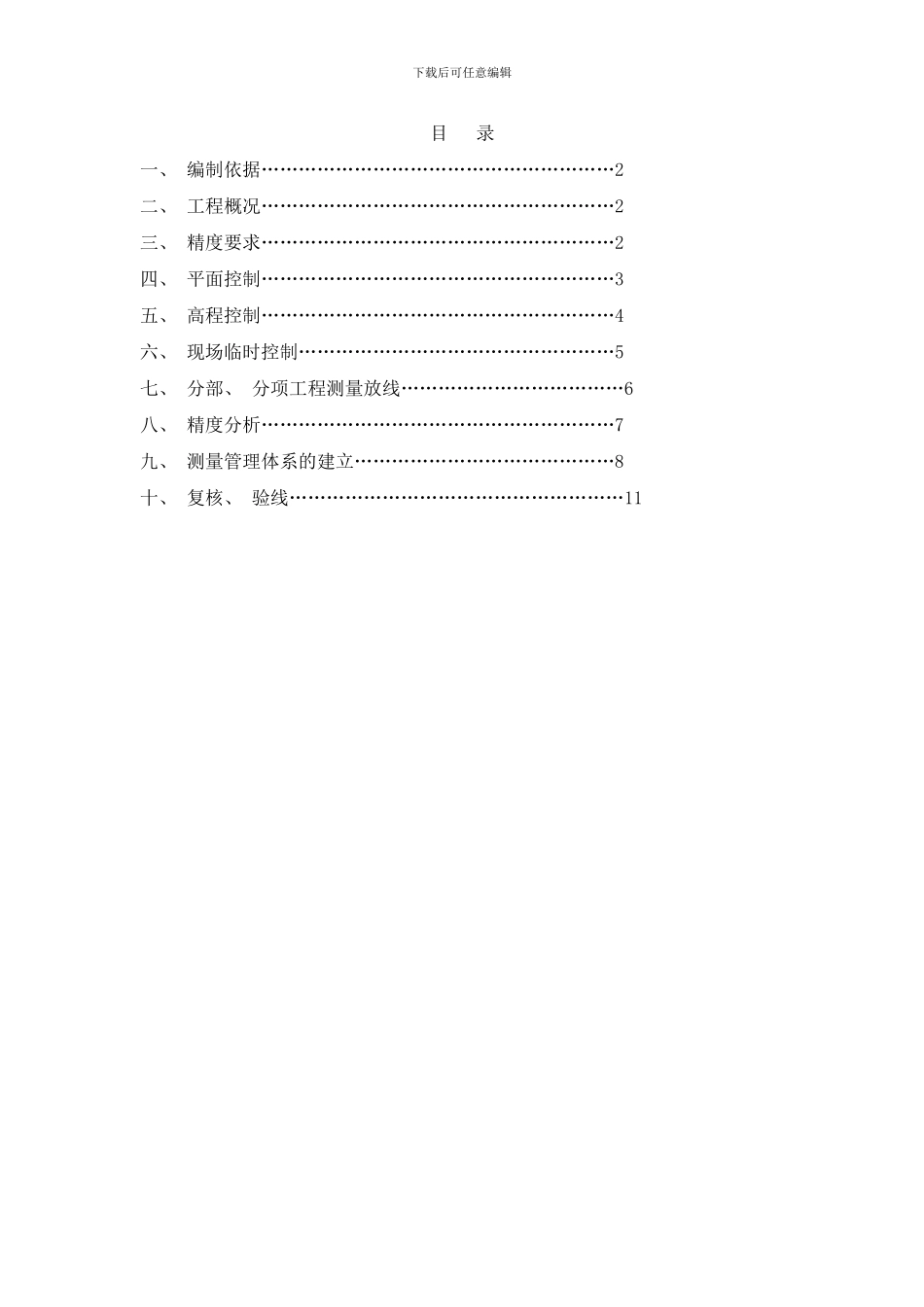

北京银泰中心基坑施工阶段测量方案 编制: 候进峰审核: 陈新审批: 刘月明北京城建集团银泰中心项目部二零零三年七月十八日下载后可任意编辑目 录一、 编制依据…………………………………………………2二、 工程概况…………………………………………………2三、 精度要求…………………………………………………2四、 平面控制…………………………………………………3五、 高程控制…………………………………………………4六、 现场临时控制……………………………………………5七、 分部、 分项工程测量放线………………………………6八、 精度分析…………………………………………………7九、 测量管理体系的建立……………………………………8十、 复核、 验线………………………………………………11下载后可任意编辑一、 编制依据: 1、 业主提供的银泰中心工程基坑开槽图、 规划总平面图和部分初步设计图; 2、 国家 GB 50026—93《工程测量法律规范》; 3、 北京市 DBJ 01—21—98《建筑工程施工测量规程》; 4、 工程投标方案; 5、 分部、 分项工程的施工组织设计; 6、 业主提供的工程前期测量资料; 7、 现场勘察的结果。二、 工程概况: ( 一) 、 工程概况: 银泰中心工程地处大北窑立交桥的西南角, 总建筑面积 35 万 m2, 地下四层, 地上三栋塔楼 A、 B、 C 座, A 座为全钢结构; B、 C座为钢结构、 混凝土劲性结构。主楼 A 座 62 层, 高 249m, B、 C 座 42 层, 高168m。其余群楼部分 5 层。±0.00 绝对标高 39.0m, 基础主塔楼埋深-22.95m, 群楼-20.65m。工程占地面积 3 万余 m2, 基础单层面积 2.2 万 m2, 现场用地非常紧张, 地下室外墙离红线最近处仅 2.75m。( 二) 、 基坑阶段测量特点: 现场用地紧张, 桩位易受碰压。基础单层面积大, 埋深深, 基坑施工周期长。施工分包单位多。三、 精度要求: ( 一) 、 首级控制的精度要求: 要求测绘院所做导线点达到二级导线的精度要求, 高程达到四等水准精度要求。( 二) 、 轴线控制、 现场高程控制的精度要求: 轴线控制至少达到二级导线精度要求, 点位相对误差不超过±7mm。高程达到三等水准精度要求, 高程控制点高称误差不超过±3mm。( 三) 、 桩位轴线测量定位允许误差: ±10mm。四、 平面控制: ( 一) 、 工程的首级控制: 业主委托北京测绘院实施, 布设成导线网形式, 下载...
