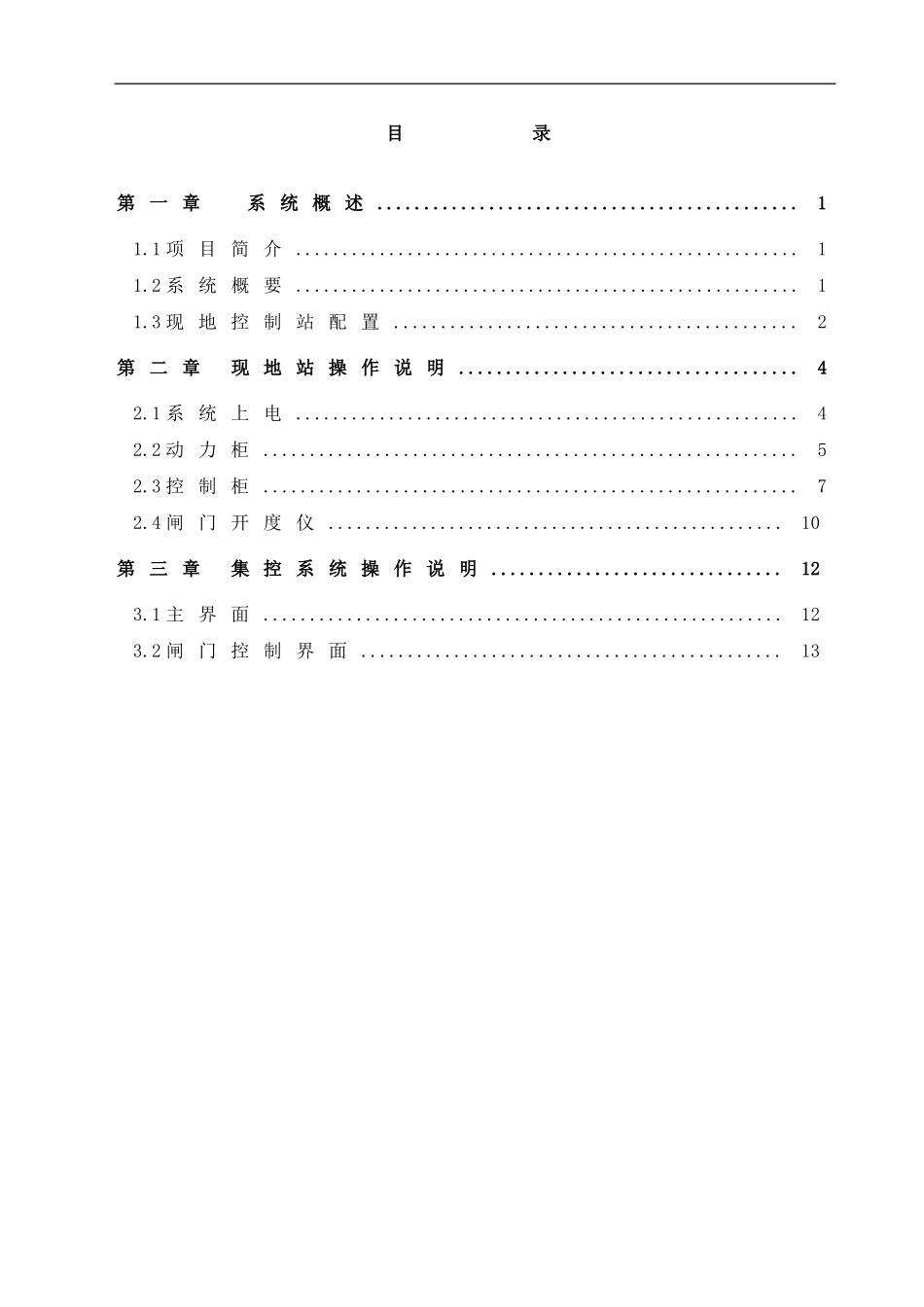

目 录第 一 章 系 统 概 述 .............................................11.1 项 目 简 介 ......................................................11.2 系 统 概 要 ......................................................11.3 现 地 控 制 站 配 置 ...........................................2第 二 章 现 地 站 操 作 说 明 ....................................42.1 系 统 上 电 ......................................................42.2 动 力 柜 .........................................................52.3 控 制 柜 .........................................................72.4 闸 门 开 度 仪 .................................................10第 三 章 集 控 系 统 操 作 说 明 ...............................123.1 主 界 面 ........................................................123.2 闸 门 控 制 界 面 .............................................13下载后可任意编辑第 一 章 系 统 概 述1.1 项 目 简 介乌 江 银 盘 水 电 站 位 于 乌 江 干 流 下 游 河 段, 为 乌江 干 流 11 个 水 电 梯 级 中 的 第 11 个 梯 级 水 电 站 。 电 站总 装 机 容 量 为 600MW, 单 机 容 量 150 MW 。 主 体 建 筑 物 主 要有 挡 水 建 筑 物 、 泄 洪 建 筑 物 、 电 站 厂 房 和 通 航 建筑 物 。银 盘 水 电 站 共 布 置 10 个 表 孔 , 分 别 布 置10 扇 弧形工作闸门, 由容量为2×4600kN的液压启闭机操作, 双 吊 点 动 水 启 闭 、 能 够 全 程 或 局 部 开 启 控 制 下 泄流 量 。1.2 系 统 概 要银 盘 水 电 站 共 布 置 10 个 表 孔 , 分 别 布 置 10 扇 弧 形工 作 闸 门 。 泄 洪 表 孔 共 安 装 10 套 液 压 启 闭 机 , 分 别操 作 启 闭 10 扇 弧 形 工 作 闸 门 。 启 闭 机 总 体 布 置 形 式为 双 吊 点 、 双 作 用 、 尾 部 悬 挂 两 端 铰 接 支 承 液 压启 闭 机 , 现 地 控 制 或 中 央 集 中 控 制 。 无 论 处 于 何 种控 制 方 式 下 , 启...
