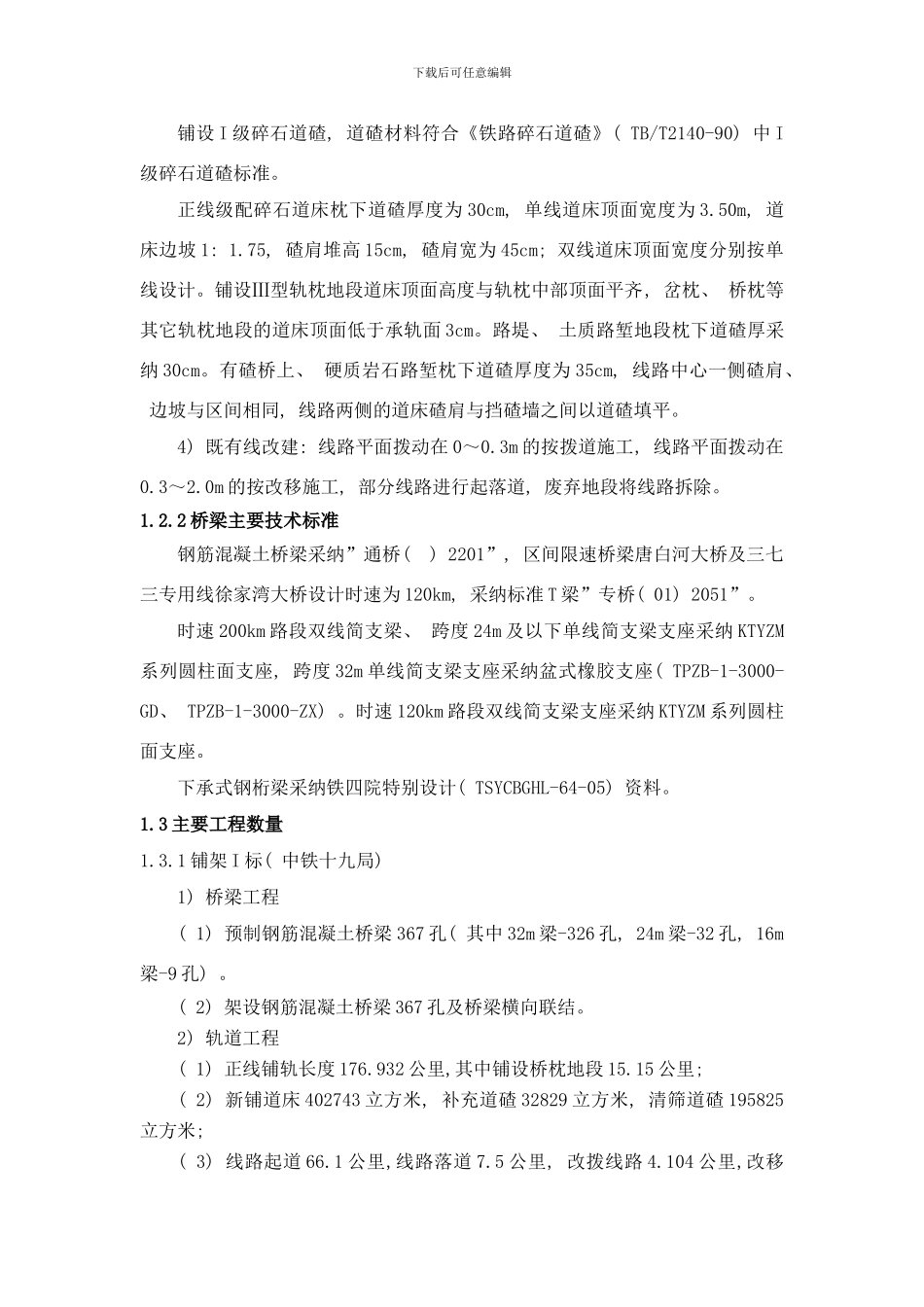

下载后可任意编辑武襄铁路监理站铺架工程监理规划一、 工程建设项目概况1.1 工程概况: 本监理标段为改建铁路沪汉蓉通道武汉至襄樊段增建二线工程监理-3 标段, 包括线下工程-5 标段和铺架-1 标、 铺架-2 标。线下工程监理规划已编报, 本规划仅补充铺架有关内容。1.2 主要技术标准1.2.1 轨道工程主要技术标准1) 钢轨及配件新建区间正线一次铺设跨区间无缝线路( 唐白河大桥采纳普通线路) 。铺设 60kg/m PD3 无螺栓孔新长钢轨, 缓冲轨采纳 60kg/m PD3 25m 标准新轨。钢轨质量符合《时速 250 公里客运专线 60kg/m 钢轨暂行技术条件》要求。区间为无绝缘轨道电路, 不设胶接绝缘轨, 只在进站信号机附近及岔内设置胶接绝缘轨。胶接绝缘轨符合《胶接绝缘轨技术条件( TB/T2975- ) 》, 其钢轨钢种、 类型与区间线路钢轨相同。正线上道岔采纳 60kg/m 可动心轨无缝道岔。护轮轨采纳 50kg/m 钢轨或 60kg/m 钢轨。2) 轨枕及扣件正线铺设 1667 根/kmⅢ 型有挡肩砼轨枕( 枕长 2.6m, 专线 3393) 、 弹条Ⅱ型扣件; 有碴桥上护轮轨范围 1667 根/kmⅢ 型有挡肩砼桥枕、 弹条Ⅱ型扣件。钢桁梁明桥面采纳Ⅰ类防腐油枕, 其枕间净间距为 0.1m～0.18m。明桥面木枕地段采纳 K 型分开式扣件。轨下绝缘缓冲垫板采纳静刚度为 55～75KN/mm 的橡胶垫板, 其厚度为10mm。3) 碎石道床及铺设厚度下载后可任意编辑铺设 I 级碎石道碴, 道碴材料符合《铁路碎石道碴》( TB/T2140-90) 中 I级碎石道碴标准。正线级配碎石道床枕下道碴厚度为 30cm, 单线道床顶面宽度为 3.50m, 道床边坡 1: 1.75, 碴肩堆高 15cm, 碴肩宽为 45cm; 双线道床顶面宽度分别按单线设计。铺设Ⅲ型轨枕地段道床顶面高度与轨枕中部顶面平齐, 岔枕、 桥枕等其它轨枕地段的道床顶面低于承轨面 3cm。路堤、 土质路堑地段枕下道碴厚采纳 30cm。有碴桥上、 硬质岩石路堑枕下道碴厚度为 35cm, 线路中心一侧碴肩、 边坡与区间相同, 线路两侧的道床碴肩与挡碴墙之间以道碴填平。4) 既有线改建: 线路平面拨动在 0～0.3m 的按拨道施工, 线路平面拨动在0.3～2.0m 的按改移施工, 部分线路进行起落道, 废弃地段将线路拆除。1.2.2 桥梁主要技术标准钢筋混凝土桥梁采纳”通桥( ) 2201”, 区间限速桥梁唐白河大桥及三七三专用线徐家湾大桥设计时速为 120km, 采纳标准 T 梁”专桥( 01) 2051”。时速 200km 路段双线简支梁...
