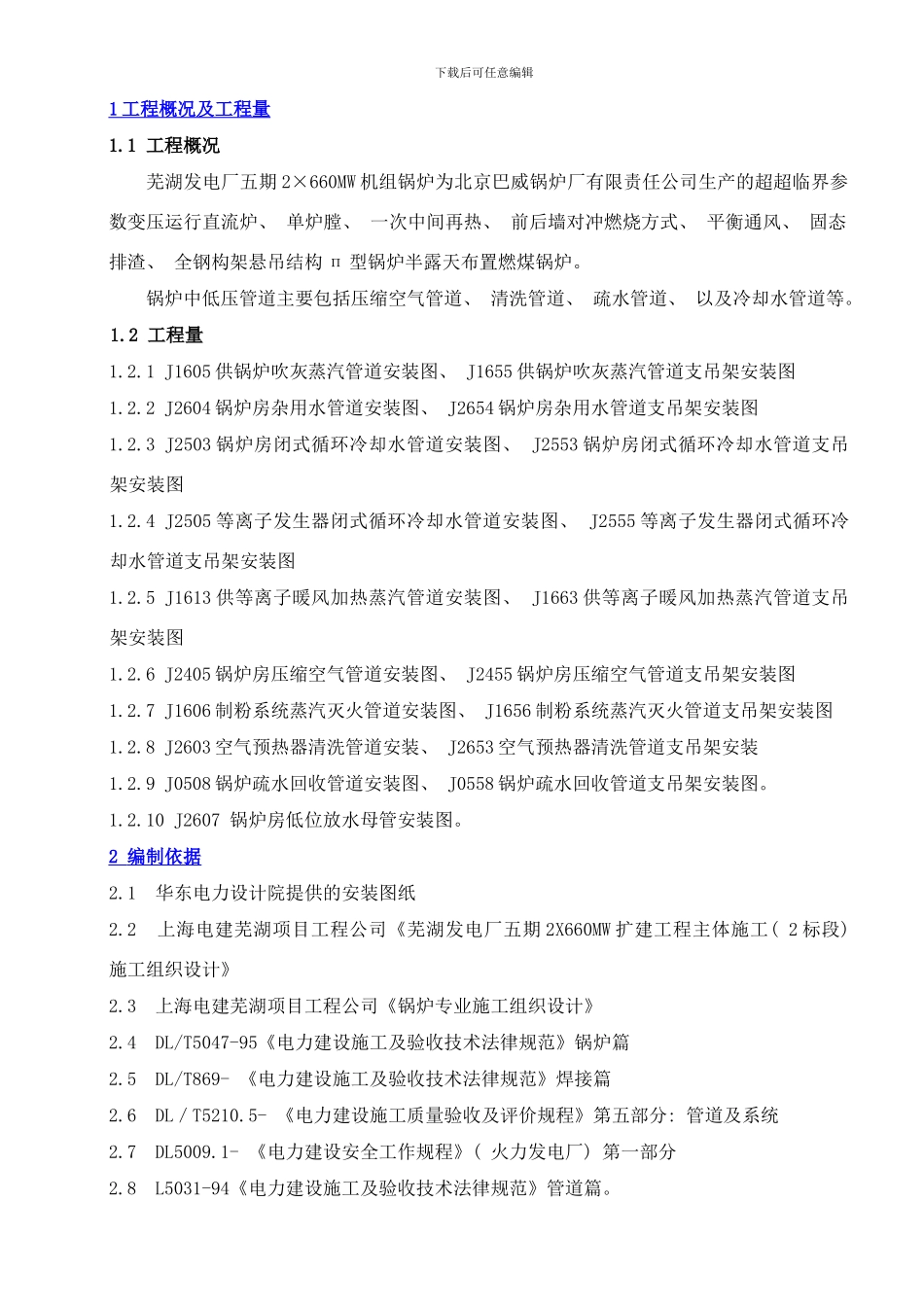

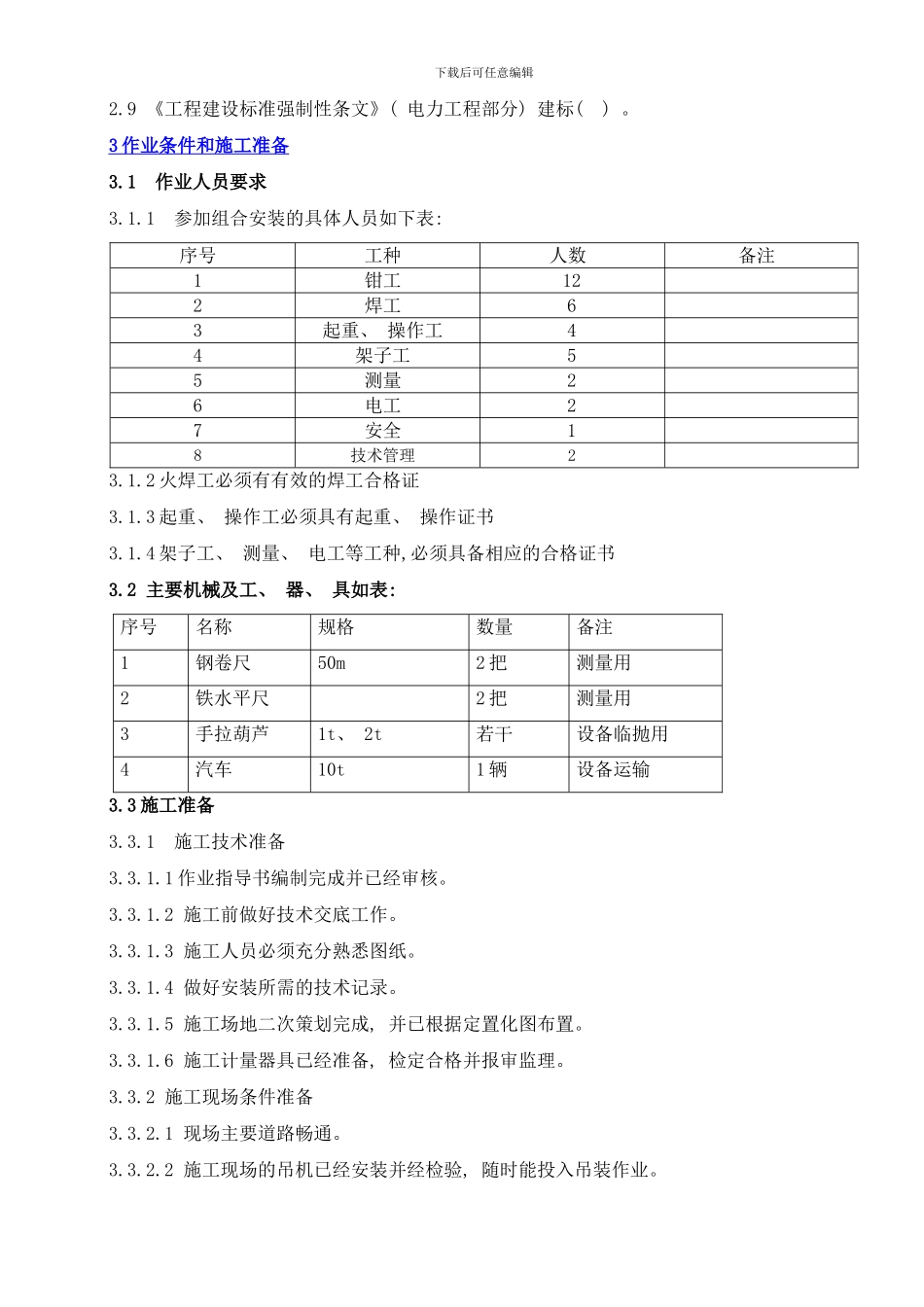

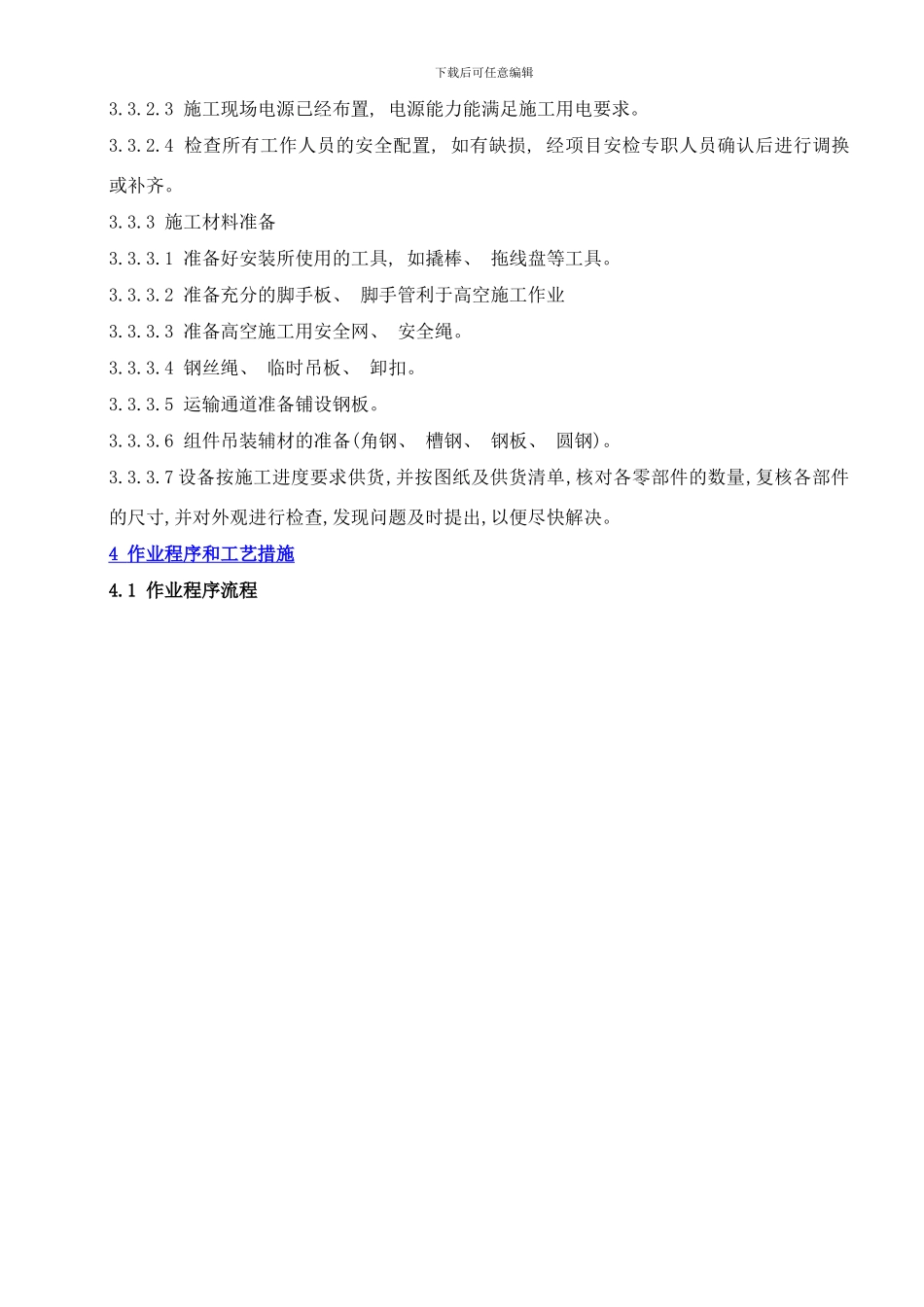

下载后可任意编辑1 工程概况及工程量 1.1 工程概况芜湖发电厂五期 2×660MW 机组锅炉为北京巴威锅炉厂有限责任公司生产的超超临界参数变压运行直流炉、 单炉膛、 一次中间再热、 前后墙对冲燃烧方式、 平衡通风、 固态排渣、 全钢构架悬吊结构 п 型锅炉半露天布置燃煤锅炉。锅炉中低压管道主要包括压缩空气管道、 清洗管道、 疏水管道、 以及冷却水管道等。1.2 工程量1.2.1 J1605 供锅炉吹灰蒸汽管道安装图、 J1655 供锅炉吹灰蒸汽管道支吊架安装图1.2.2 J2604 锅炉房杂用水管道安装图、 J2654 锅炉房杂用水管道支吊架安装图1.2.3 J2503 锅炉房闭式循环冷却水管道安装图、 J2553 锅炉房闭式循环冷却水管道支吊架安装图1.2.4 J2505 等离子发生器闭式循环冷却水管道安装图、 J2555 等离子发生器闭式循环冷却水管道支吊架安装图1.2.5 J1613 供等离子暖风加热蒸汽管道安装图、 J1663 供等离子暖风加热蒸汽管道支吊架安装图1.2.6 J2405 锅炉房压缩空气管道安装图、 J2455 锅炉房压缩空气管道支吊架安装图1.2.7 J1606 制粉系统蒸汽灭火管道安装图、 J1656 制粉系统蒸汽灭火管道支吊架安装图1.2.8 J2603 空气预热器清洗管道安装、 J2653 空气预热器清洗管道支吊架安装1.2.9 J0508 锅炉疏水回收管道安装图、 J0558 锅炉疏水回收管道支吊架安装图。1.2.10 J2607 锅炉房低位放水母管安装图。2 编制依据 2.1 华东电力设计院提供的安装图纸2.2 上海电建芜湖项目工程公司《芜湖发电厂五期 2X660MW 扩建工程主体施工( 2 标段) 施工组织设计》2.3 上海电建芜湖项目工程公司《锅炉专业施工组织设计》2.4 DL/T5047-95《电力建设施工及验收技术法律规范》锅炉篇2.5 DL/T869- 《电力建设施工及验收技术法律规范》焊接篇2.6 DL／T5210.5- 《电力建设施工质量验收及评价规程》第五部分: 管道及系统2.7 DL5009.1- 《电力建设安全工作规程》( 火力发电厂) 第一部分2.8 L5031-94《电力建设施工及验收技术法律规范》管道篇。下载后可任意编辑2.9 《工程建设标准强制性条文》( 电力工程部分) 建标( ) 。3 作业条件和施工准备 3.1 作业人员要求3.1.1 参加组合安装的具体人员如下表: 序号工种人数备注1钳工122焊工63起重、 操作工44架子工55测量26电工27安全18技术管理23.1.2 火焊工必须有有效的焊工合格证3.1.3 起重、 操作工必须具有起重、 操作证书3.1.4 架子工、 测量、 ...
