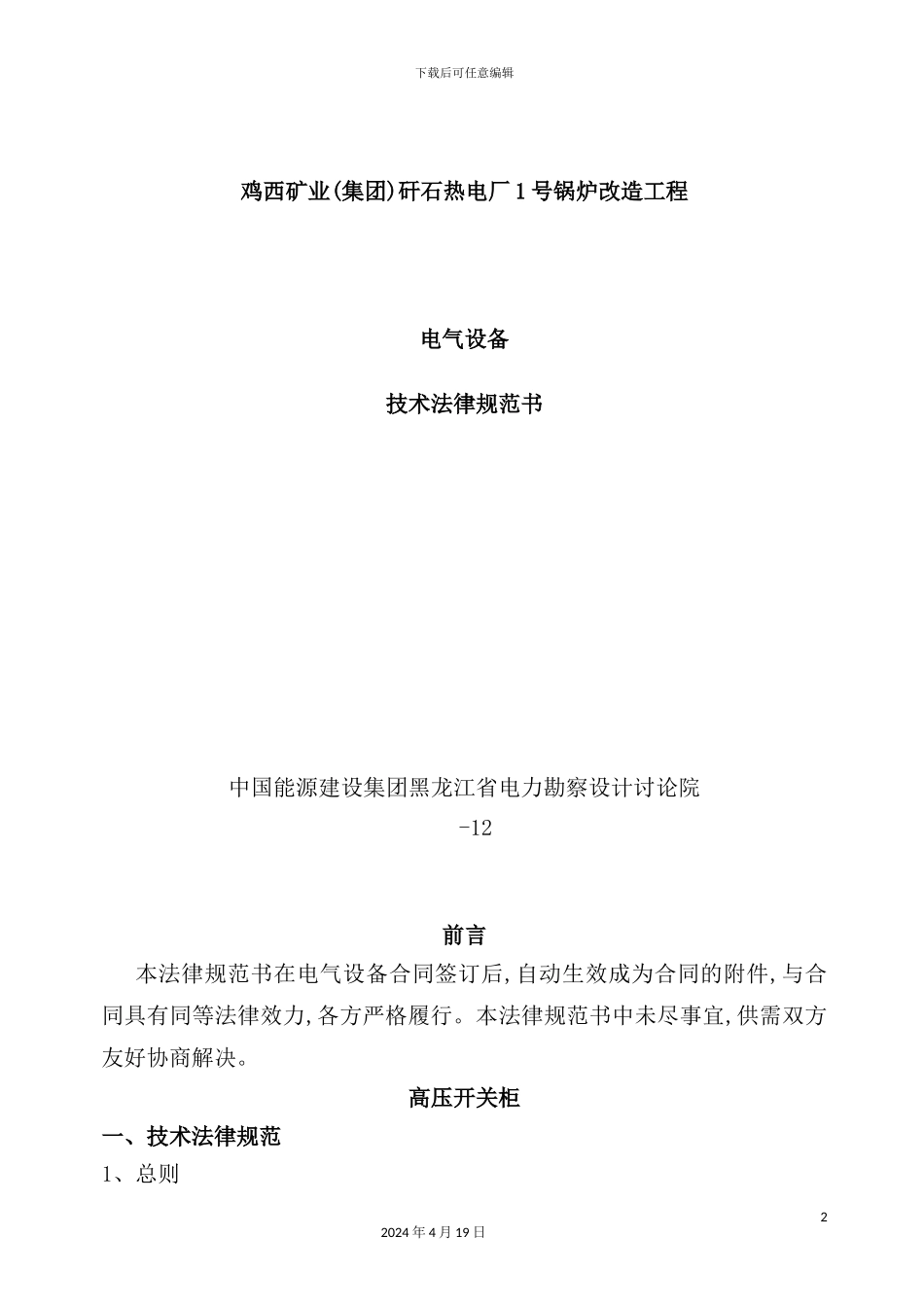

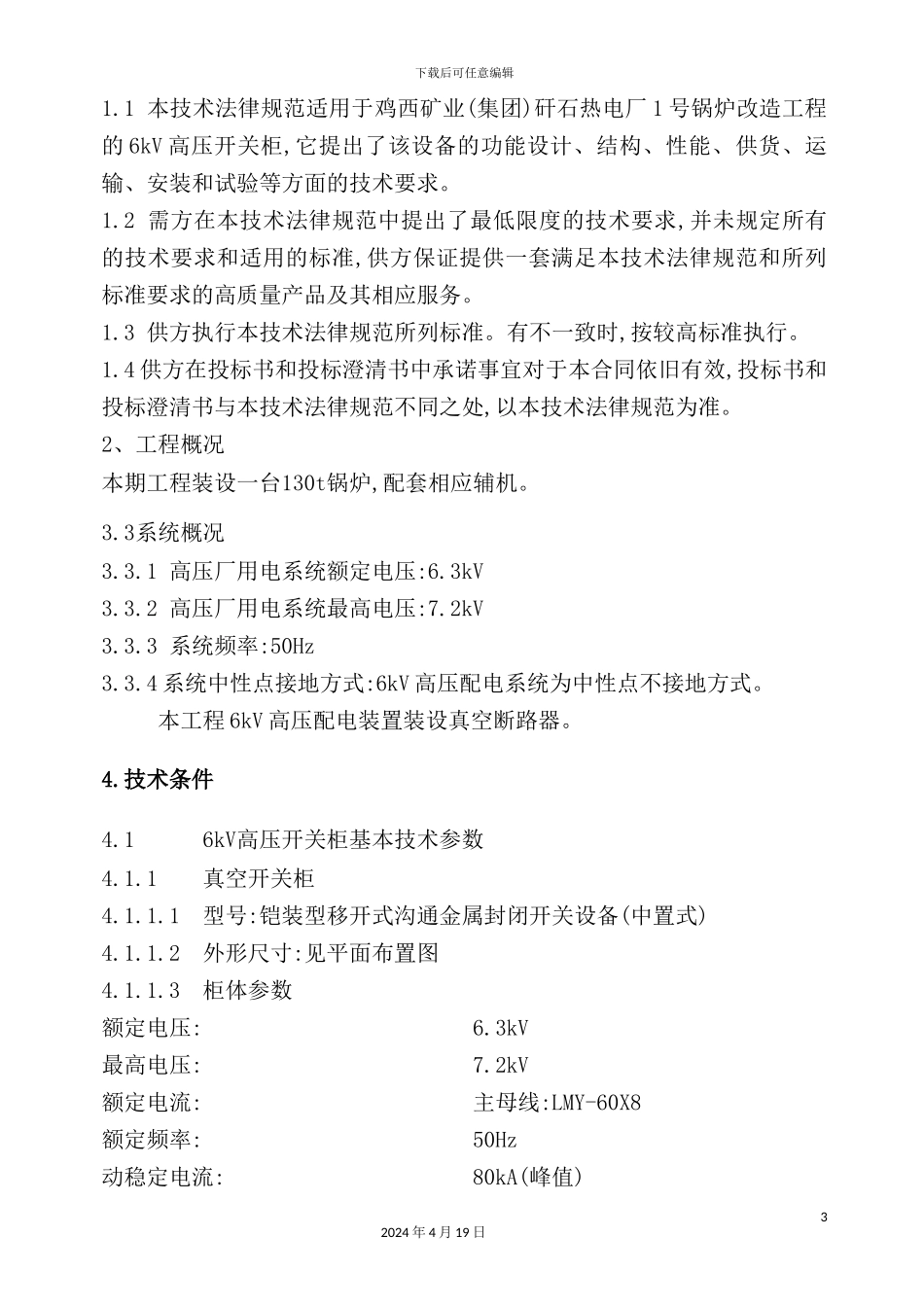

下载后可任意编辑锅炉改造工程技术法律规范12024 年 4 月 19 日下载后可任意编辑鸡西矿业(集团)矸石热电厂 1 号锅炉改造工程电气设备技术法律规范书中国能源建设集团黑龙江省电力勘察设计讨论院 -12前言本法律规范书在电气设备合同签订后,自动生效成为合同的附件,与合同具有同等法律效力,各方严格履行。本法律规范书中未尽事宜,供需双方友好协商解决。高压开关柜一、技术法律规范1、总则22024 年 4 月 19 日下载后可任意编辑1.1 本技术法律规范适用于鸡西矿业(集团)矸石热电厂 1 号锅炉改造工程的 6kV 高压开关柜,它提出了该设备的功能设计、结构、性能、供货、运输、安装和试验等方面的技术要求。1.2 需方在本技术法律规范中提出了最低限度的技术要求,并未规定所有的技术要求和适用的标准,供方保证提供一套满足本技术法律规范和所列标准要求的高质量产品及其相应服务。1.3 供方执行本技术法律规范所列标准。有不一致时,按较高标准执行。1.4 供方在投标书和投标澄清书中承诺事宜对于本合同依旧有效,投标书和投标澄清书与本技术法律规范不同之处,以本技术法律规范为准。2、工程概况本期工程装设一台130t锅炉,配套相应辅机。3.3系统概况3.3.1 高压厂用电系统额定电压:6.3kV3.3.2 高压厂用电系统最高电压:7.2kV3.3.3 系统频率:50Hz3.3.4 系统中性点接地方式:6kV 高压配电系统为中性点不接地方式。 本工程 6kV 高压配电装置装设真空断路器。4.技术条件4.1 6kV高压开关柜基本技术参数4.1.1 真空开关柜4.1.1.1 型号:铠装型移开式沟通金属封闭开关设备(中置式) 4.1.1.2 外形尺寸:见平面布置图4.1.1.3 柜体参数额定电压: 6.3kV最高电压: 7.2kV额定电流: 主母线:LMY-60X8额定频率: 50Hz动稳定电流: 80kA(峰值)32024 年 4 月 19 日下载后可任意编辑额定开断电流: 31.5kA (有效值) ;额定热稳定电流/时间: 31.5kA /4s ;外壳及隔室防护等级: ≥IP23;雷电冲击耐受电压(峰值): ≥75kV;一分钟工频耐受电压(有效值): ≥42kV;4.1.1.4真空断路器(馈线回路)型号:采纳 VBG-12、VG1-12、VJ12 三家产品,注明产地并以最高价者计入总价,最终型号由业主确定. (具体配置见招标附图) 额定电压: 6.3kV额定电流: 1250A额定开断电流(有效值): 31.5kA额定关合电流(峰值): 80kA额定开断电流直流重量: ≥29%热稳定电流: 31.5kA/4S额定短路开断次数: ≥50 次 机械寿命: 30000 次操作方式: 弹簧操作机构,操作机...
