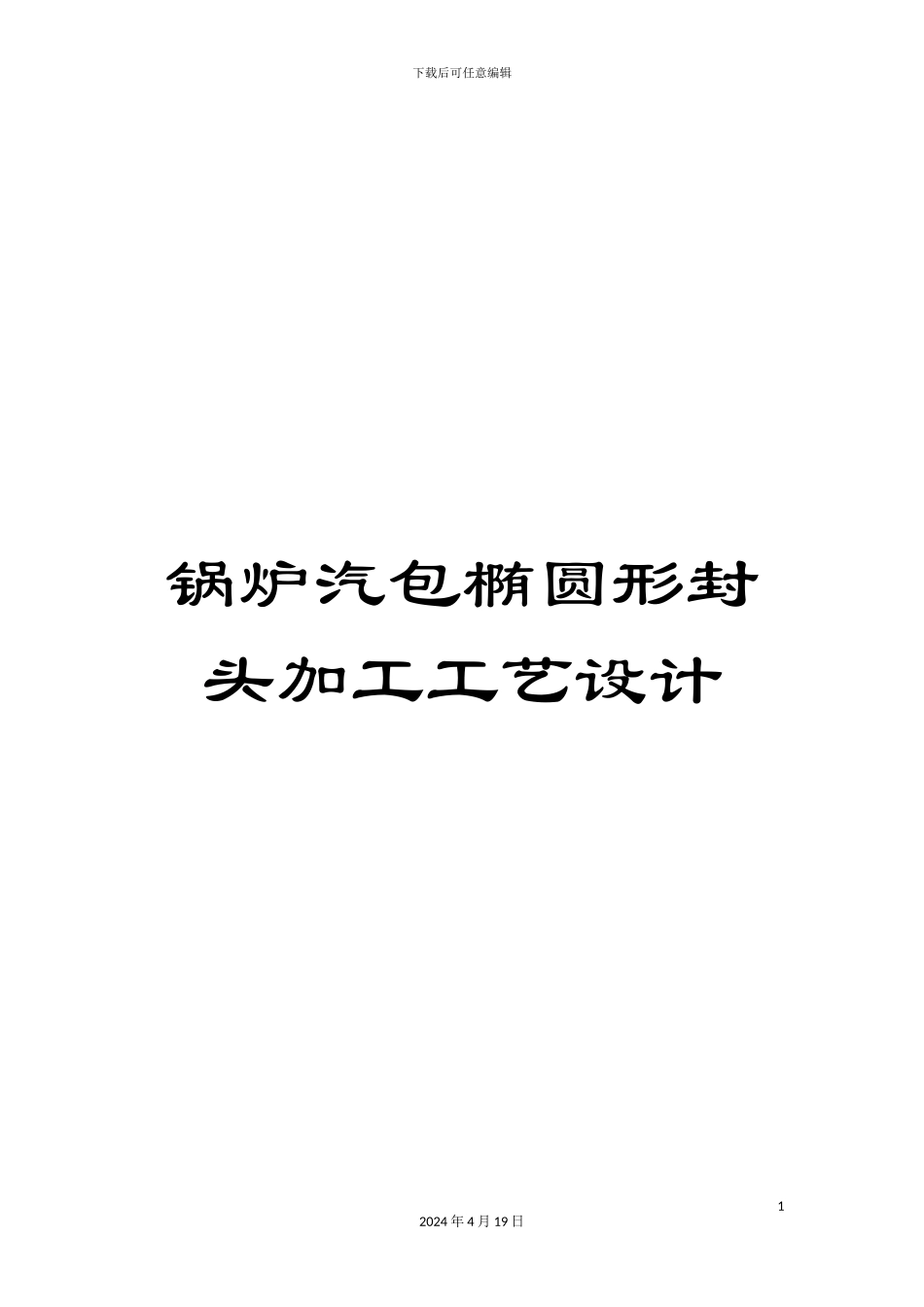

锅炉汽包椭圆形封头加工工艺设计

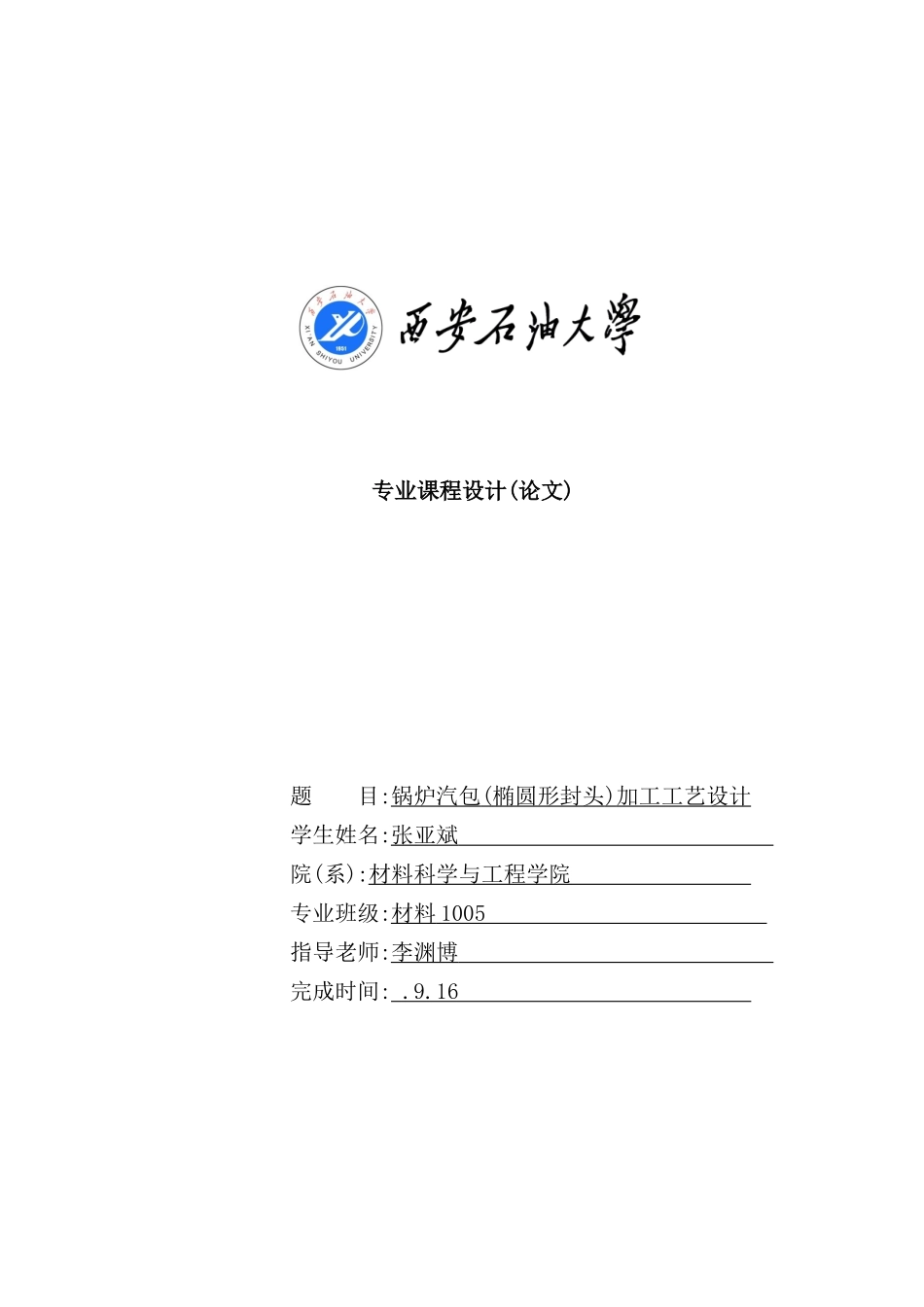

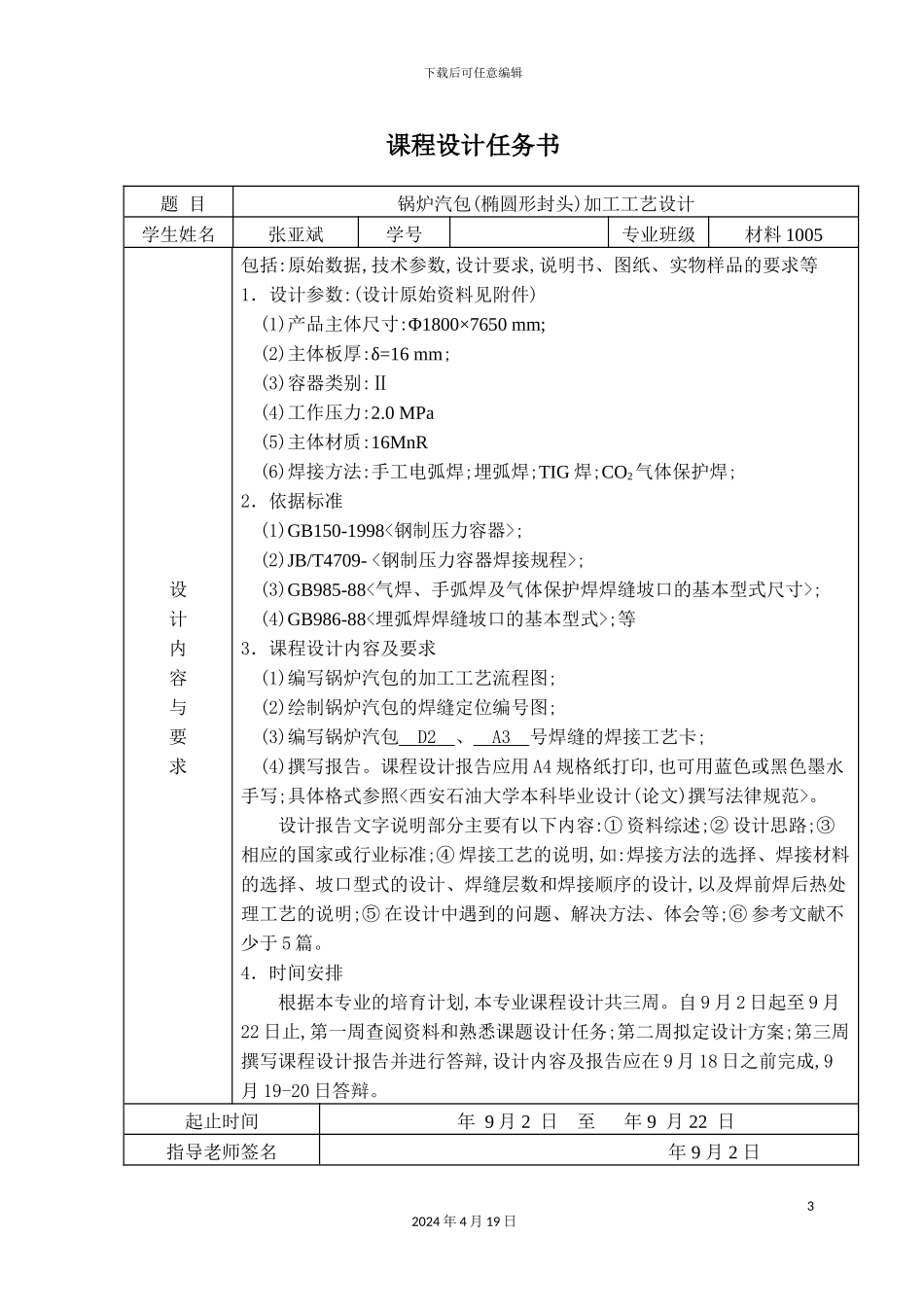

下载后可任意编辑锅炉汽包椭圆形封头加工工艺设计12024 年 4 月 19 日专业课程设计(论文)题 目:锅炉汽包 ( 椭圆形封头 ) 加工工艺设计 学生姓名:张亚斌 院(系):材料科学与工程学院 专业班级:材料 1005 指导老师:李渊博 完成时间: .9.16 下载后可任意编辑课程设计任务书题 目锅炉汽包(椭圆形封头)加工工艺设计学生姓名张亚斌学号 专业班级材料 1005设计内容与要求包括:原始数据,技术参数,设计要求,说明书、图纸、实物样品的要求等1．设计参数:(设计原始资料见附件)(1)产品主体尺寸:Φ1800×7650 mm;(2)主体板厚:δ=16 mm;(3)容器类别:Ⅱ(4)工作压力:2.0 MPa(5)主体材质:16MnR(6)焊接方法:手工电弧焊;埋弧焊;TIG 焊;CO2气体保护焊;2．依据标准(1)GB150-1998<钢制压力容器>;(2)JB/T4709- <钢制压力容器焊接规程>;(3)GB985-88<气焊、手弧焊及气体保护焊焊缝坡口的基本型式尺寸>;(4)GB986-88<埋弧焊焊缝坡口的基本型式>;等3．课程设计内容及要求 (1)编写锅炉汽包的加工工艺流程图; (2)绘制锅炉汽包的焊缝定位编号图; (3)编写锅炉汽包 D2 、 A3 号焊缝的焊接工艺卡; (4)撰写报告。课程设计报告应用 A4 规格纸打印,也可用蓝色或黑色墨水手写;具体格式参照<西安石油大学本科毕业设计(论文)撰写法律规范>。设计报告文字说明部分主要有以下内容:① 资料综述;② 设计思路;③相应的国家或行业标准;④ 焊接工艺的说明,如:焊接方法的选择、焊接材料的选择、坡口型式的设计、焊缝层数和焊接顺序的设计,以及焊前焊后热处理工艺的说明;⑤ 在设计中遇到的问题、解决方法、体会等;⑥ 参考文献不少于 5 篇。4．时间安排 根据本专业的培育计划,本专业课程设计共三周。自 9 月 2 日起至 9 月22 日止,第一周查阅资料和熟悉课题设计任务;第二周拟定设计方案;第三周撰写课程设计报告并进行答辩,设计内容及报告应在 9 月 18 日之前完成,9月 19-20 日答辩。起止时间 年 9 月 2 日 至 年 9 月 22 日指导老师签名 年 9 月 2 日32024 年 4 月 19 日下载后可任意编辑系(教研室)主任签名 年 9 月 2 日学生签名 年 9 月 2 日42024 年 4 月 19 日下载后可任意编辑目 录1 压力容器........................................................................................................................1 1.1 压力容器的概述和用途............................................
