锅炉煮炉及试运行方案样本

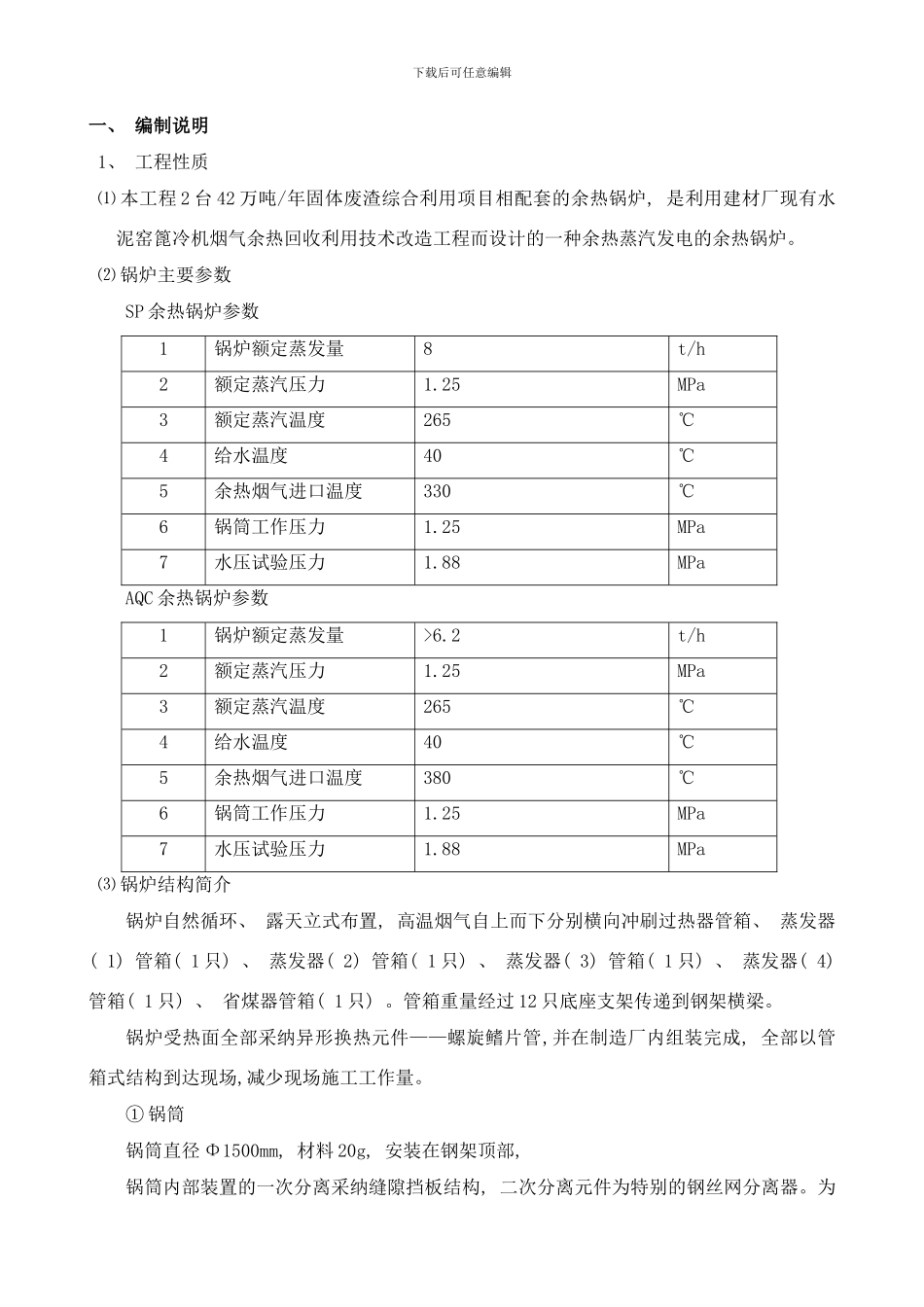

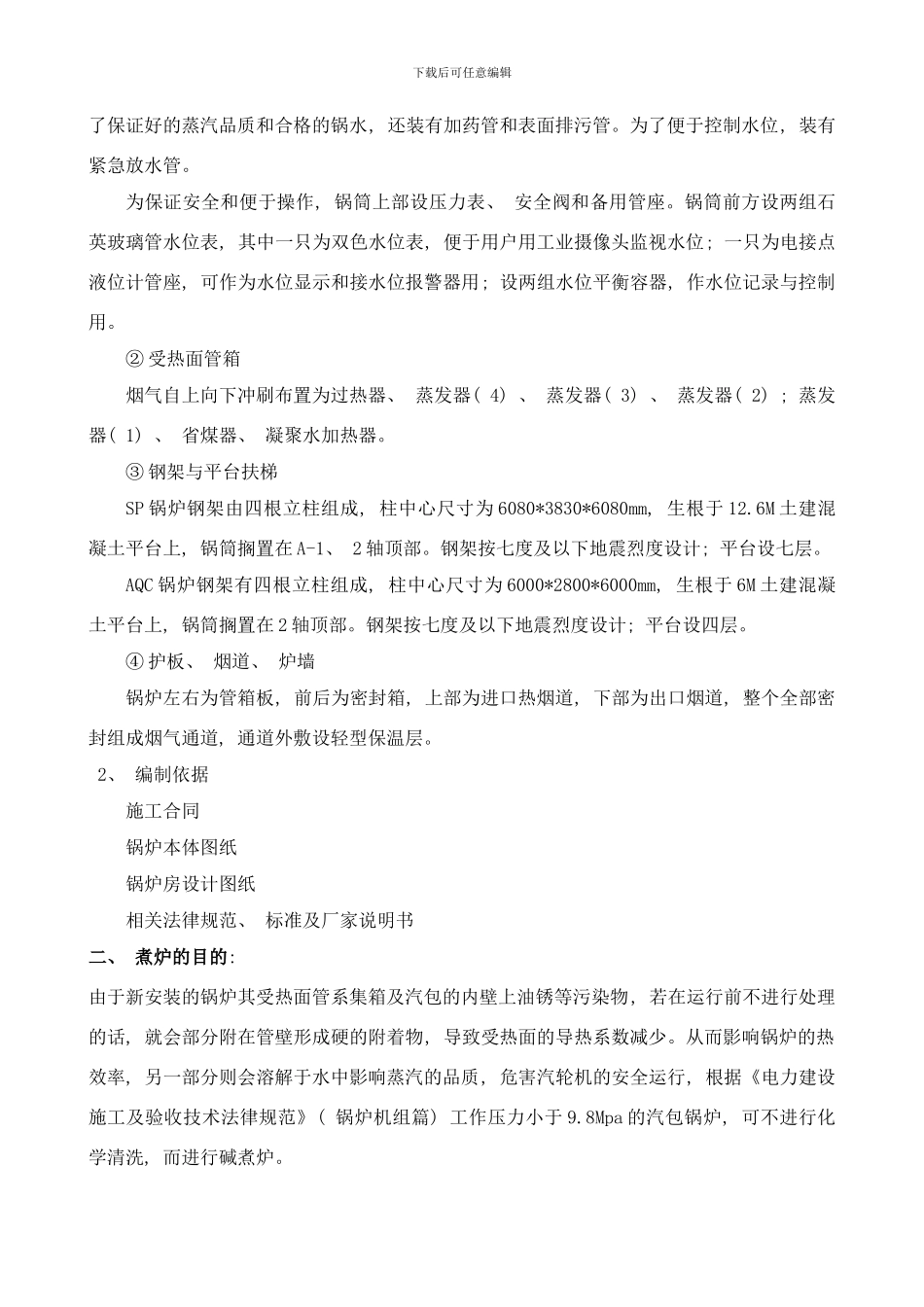

下载后可任意编辑浙江衢州巨泰建材有限公司 42 万吨/年固体废渣综合利用配套余热项目安装工程锅炉煮 炉 及 冲 管 方案编 制: 日 期: 审 核: 日 期: 批 准: 日 期: 江苏华能建设工程集团有限公司二〇一三年三月下载后可任意编辑一、 编制说明1、 工程性质⑴ 本工程 2 台 42 万吨/年固体废渣综合利用项目相配套的余热锅炉, 是利用建材厂现有水泥窑篦冷机烟气余热回收利用技术改造工程而设计的一种余热蒸汽发电的余热锅炉。⑵ 锅炉主要参数SP 余热锅炉参数 1锅炉额定蒸发量8t/h2额定蒸汽压力1.25MPa3额定蒸汽温度265℃4给水温度40℃5余热烟气进口温度330℃6锅筒工作压力1.25MPa7水压试验压力1.88MPaAQC 余热锅炉参数 1锅炉额定蒸发量>6.2t/h2额定蒸汽压力1.25MPa3额定蒸汽温度265℃4给水温度40℃5余热烟气进口温度380℃6锅筒工作压力1.25MPa7水压试验压力1.88MPa⑶ 锅炉结构简介锅炉自然循环、 露天立式布置, 高温烟气自上而下分别横向冲刷过热器管箱、 蒸发器( 1) 管箱( 1 只) 、 蒸发器( 2) 管箱( 1 只) 、 蒸发器( 3) 管箱( 1 只) 、 蒸发器( 4) 管箱( 1 只) 、 省煤器管箱( 1 只) 。管箱重量经过 12 只底座支架传递到钢架横梁。锅炉受热面全部采纳异形换热元件——螺旋鳍片管,并在制造厂内组装完成, 全部以管箱式结构到达现场,减少现场施工工作量。① 锅筒锅筒直径 Φ1500mm, 材料 20g, 安装在钢架顶部, 锅筒内部装置的一次分离采纳缝隙挡板结构, 二次分离元件为特别的钢丝网分离器。为下载后可任意编辑了保证好的蒸汽品质和合格的锅水, 还装有加药管和表面排污管。为了便于控制水位, 装有紧急放水管。为保证安全和便于操作, 锅筒上部设压力表、 安全阀和备用管座。锅筒前方设两组石英玻璃管水位表, 其中一只为双色水位表, 便于用户用工业摄像头监视水位; 一只为电接点液位计管座, 可作为水位显示和接水位报警器用; 设两组水位平衡容器, 作水位记录与控制用。② 受热面管箱烟气自上向下冲刷布置为过热器、 蒸发器( 4) 、 蒸发器( 3) 、 蒸发器( 2) ; 蒸发器( 1) 、 省煤器、 凝聚水加热器。③ 钢架与平台扶梯SP 锅炉钢架由四根立柱组成, 柱中心尺寸为 6080*3830*6080mm, 生根于 12.6M 土建混凝土平台上, 锅筒搁置在 A-1、 2 轴顶部。钢架按七度及以下地震烈度设计; 平台设七层。AQC 锅炉钢架有四根立柱组成, 柱中心尺寸为 600...
