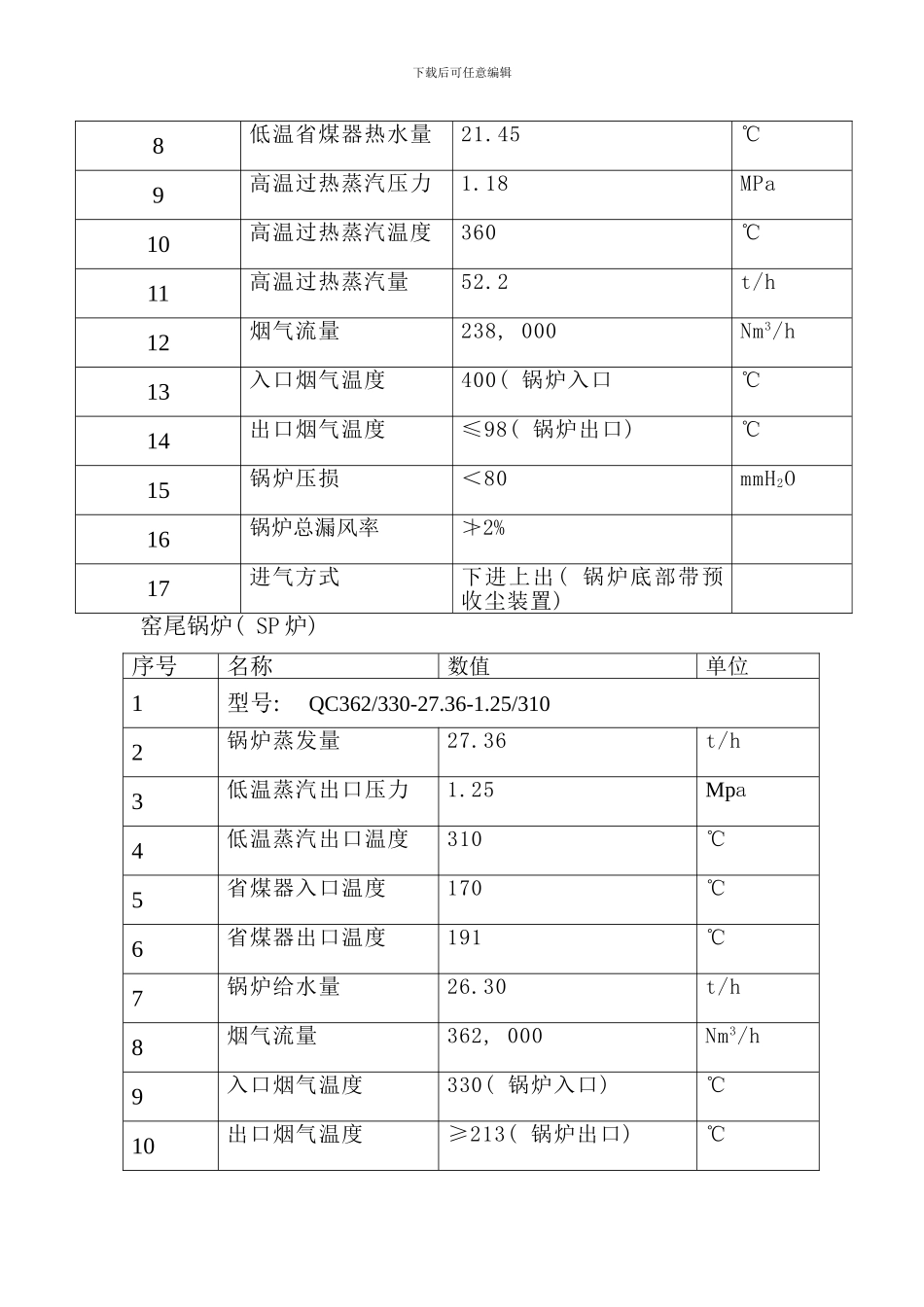

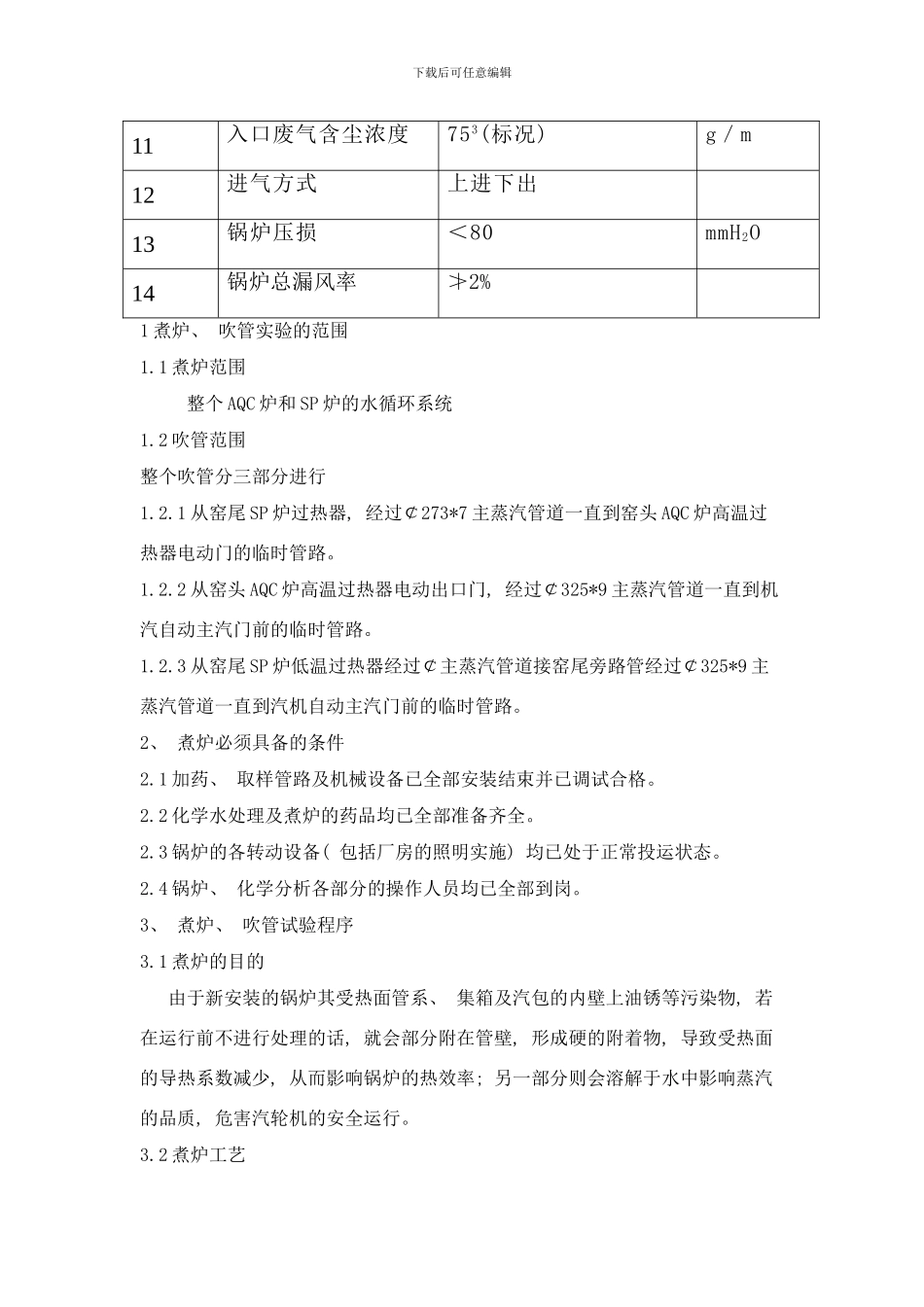

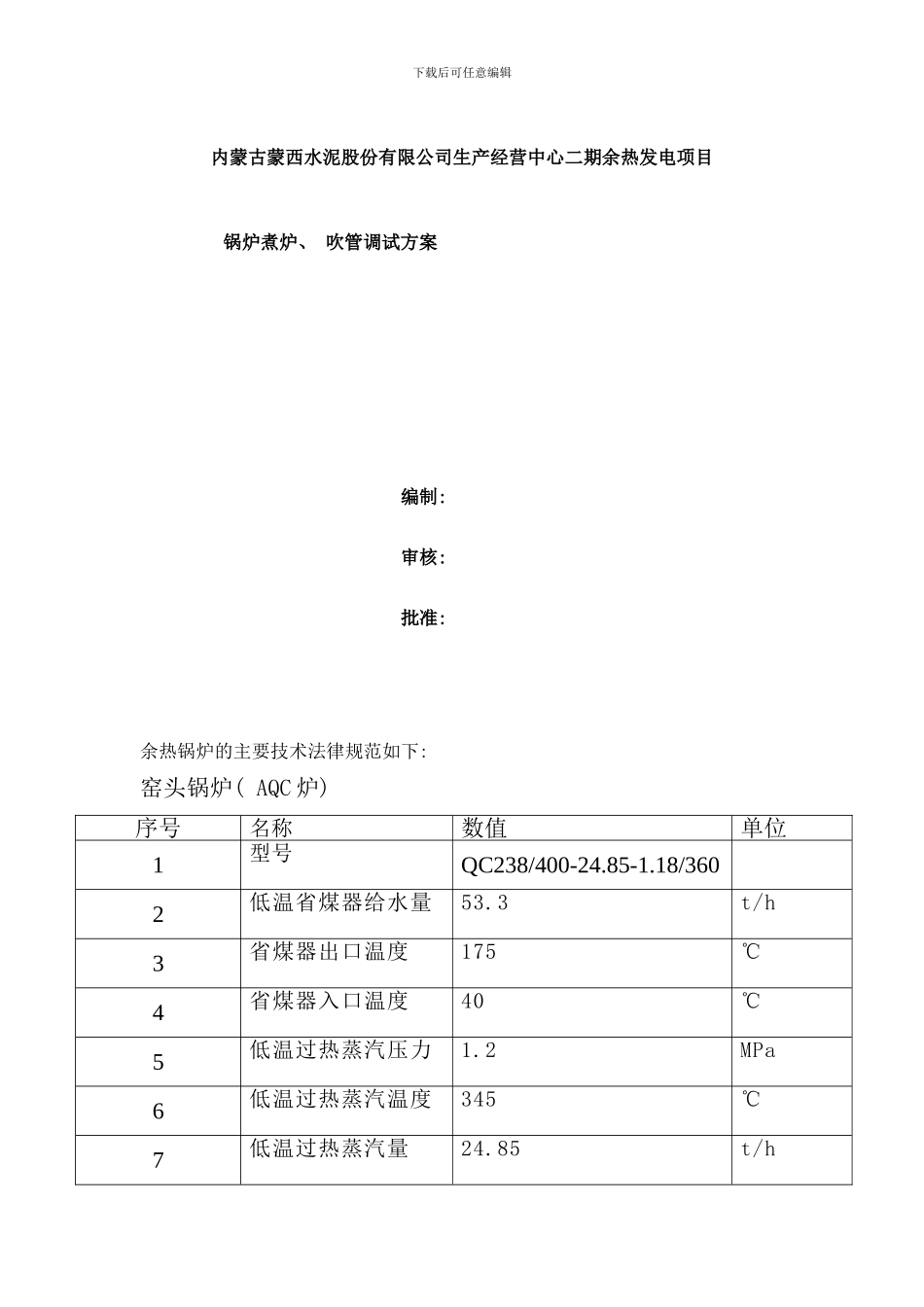

下载后可任意编辑内蒙古蒙西水泥股份有限公司生产经营中心二期余热发电项目锅炉煮炉、 吹管调试方案编制: 审核: 批准: 余热锅炉的主要技术法律规范如下: 窑头锅炉( AQC 炉) 序号名称数值单位1型号QC238/400-24.85-1.18/3602低温省煤器给水量53.3t/h3省煤器出口温度175℃4省煤器入口温度40℃5低温过热蒸汽压力1.2MPa6低温过热蒸汽温度345℃7低温过热蒸汽量24.85t/h下载后可任意编辑8低温省煤器热水量21.45℃9高温过热蒸汽压力1.18MPa10高温过热蒸汽温度360℃11高温过热蒸汽量52.2t/h12烟气流量238, 000Nm3/h13入口烟气温度400( 锅炉入口℃14出口烟气温度≤98( 锅炉出口) ℃15锅炉压损＜80mmH2O16锅炉总漏风率≯2%17进气方式下进上出( 锅炉底部带预收尘装置) 窑尾锅炉( SP 炉) 序号名称数值单位1型号: QC362/330-27.36-1.25/3102锅炉蒸发量27.36t/h3低温蒸汽出口压力1.25Mpa4低温蒸汽出口温度310℃5省煤器入口温度170℃6省煤器出口温度191℃7锅炉给水量26.30t/h8烟气流量362, 000Nm3/h9入口烟气温度330( 锅炉入口) ℃10出口烟气温度≥213( 锅炉出口) ℃下载后可任意编辑11入口废气含尘浓度753(标况)g／m12进气方式上进下出13锅炉压损＜80mmH2O14锅炉总漏风率≯2%1 煮炉、 吹管实验的范围1.1 煮炉范围整个 AQC 炉和 SP 炉的水循环系统1.2 吹管范围整个吹管分三部分进行1.2.1 从窑尾 SP 炉过热器, 经过￠273*7 主蒸汽管道一直到窑头 AQC 炉高温过热器电动门的临时管路。1.2.2 从窑头 AQC 炉高温过热器电动出口门, 经过￠325*9 主蒸汽管道一直到机汽自动主汽门前的临时管路。1.2.3 从窑尾 SP 炉低温过热器经过￠主蒸汽管道接窑尾旁路管经过￠325*9 主蒸汽管道一直到汽机自动主汽门前的临时管路。2、 煮炉必须具备的条件2.1 加药、 取样管路及机械设备已全部安装结束并已调试合格。2.2 化学水处理及煮炉的药品均已全部准备齐全。2.3 锅炉的各转动设备( 包括厂房的照明实施) 均已处于正常投运状态。2.4 锅炉、 化学分析各部分的操作人员均已全部到岗。3、 煮炉、 吹管试验程序3.1 煮炉的目的由于新安装的锅炉其受热面管系、 集箱及汽包的内壁上油锈等污染物, 若在运行前不进行处理的话, 就会部分附在管壁, 形成硬的附着物, 导致受热面的导热系数减少, 从而影响锅炉的热效率; 另一部分则会溶解于水中影响蒸汽的品质, 危害汽轮机的安全运行。3.2 煮炉工艺下载后可任意编辑3.2.1 烘炉...
