长螺旋引孔技术交底

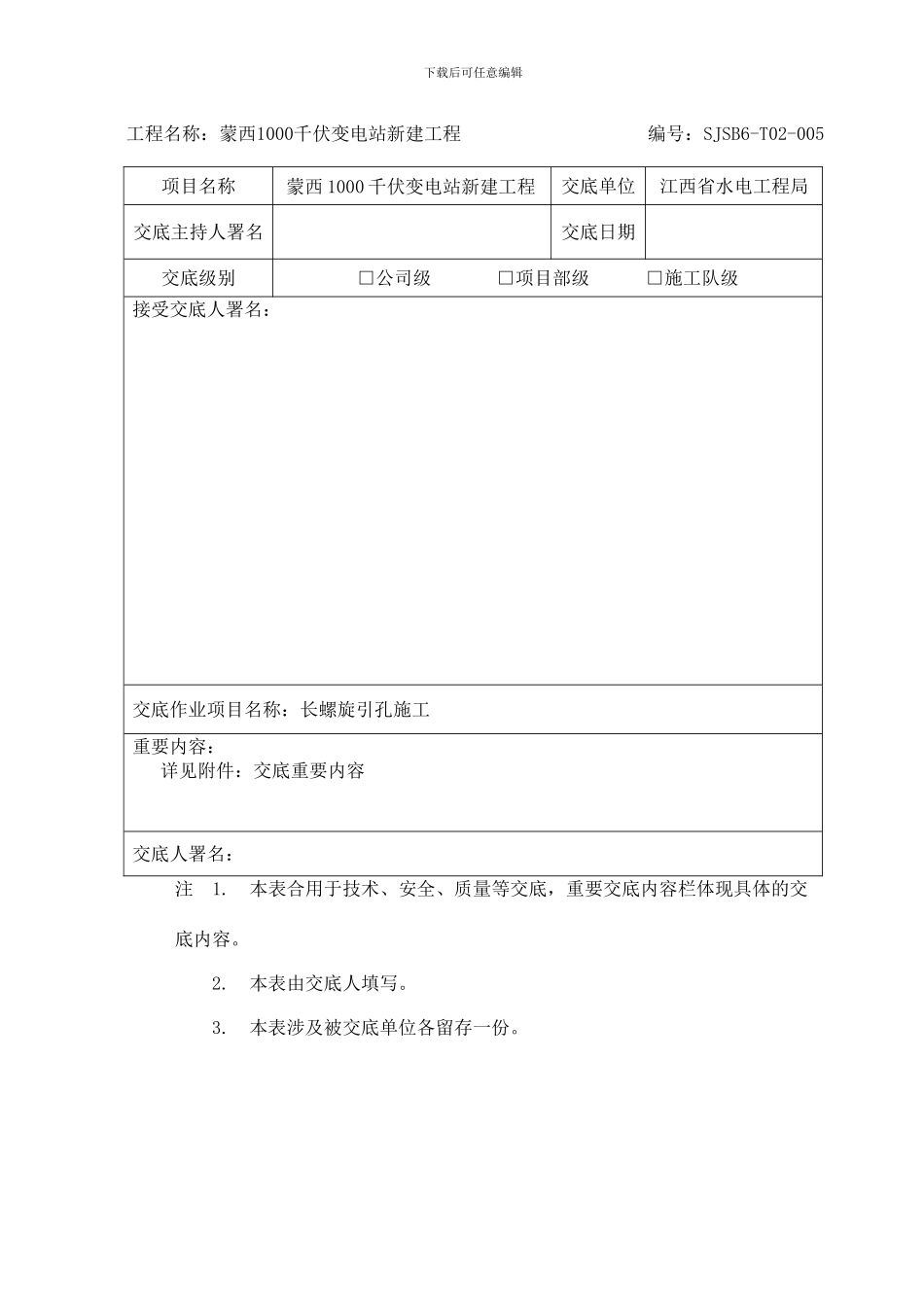

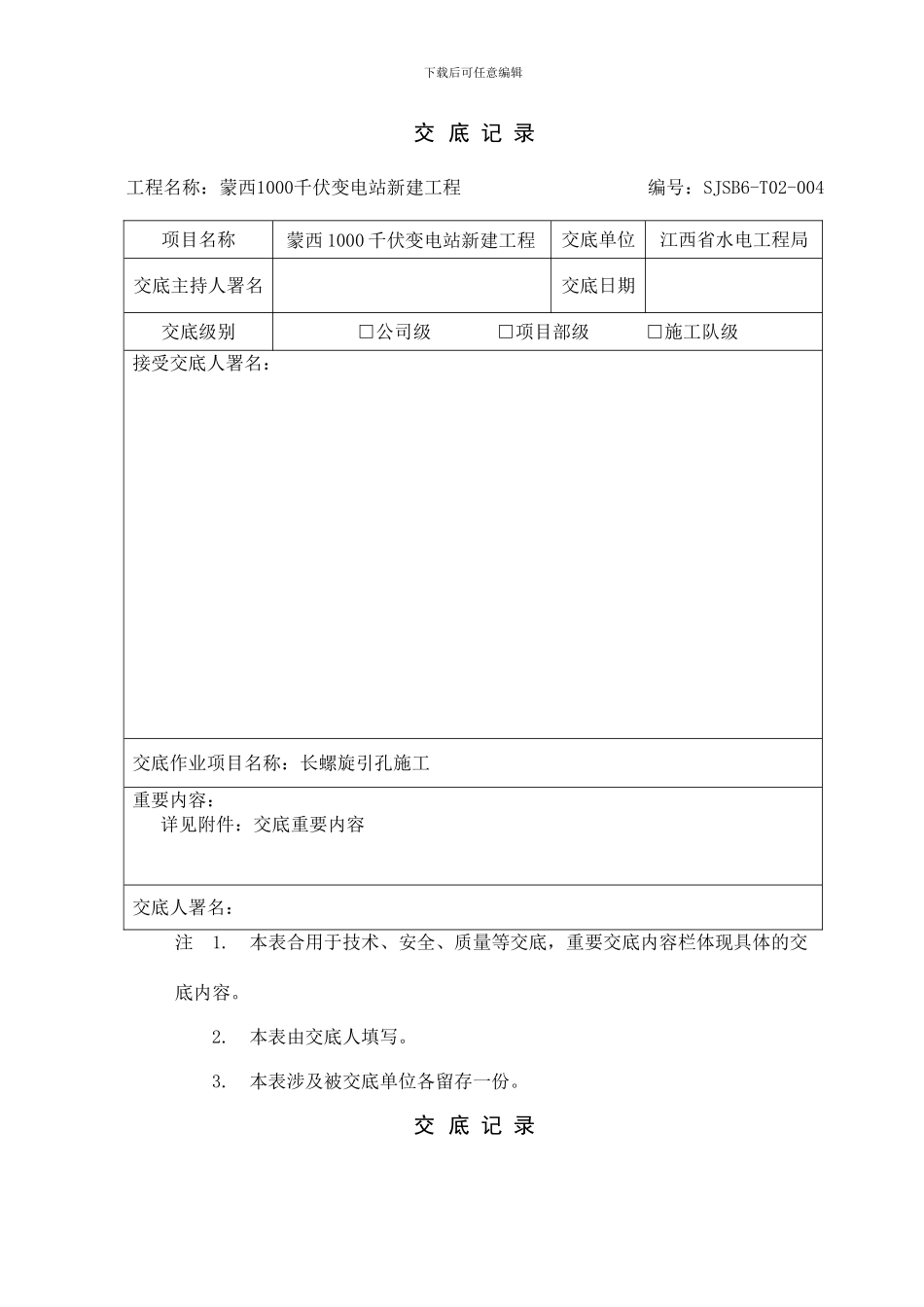

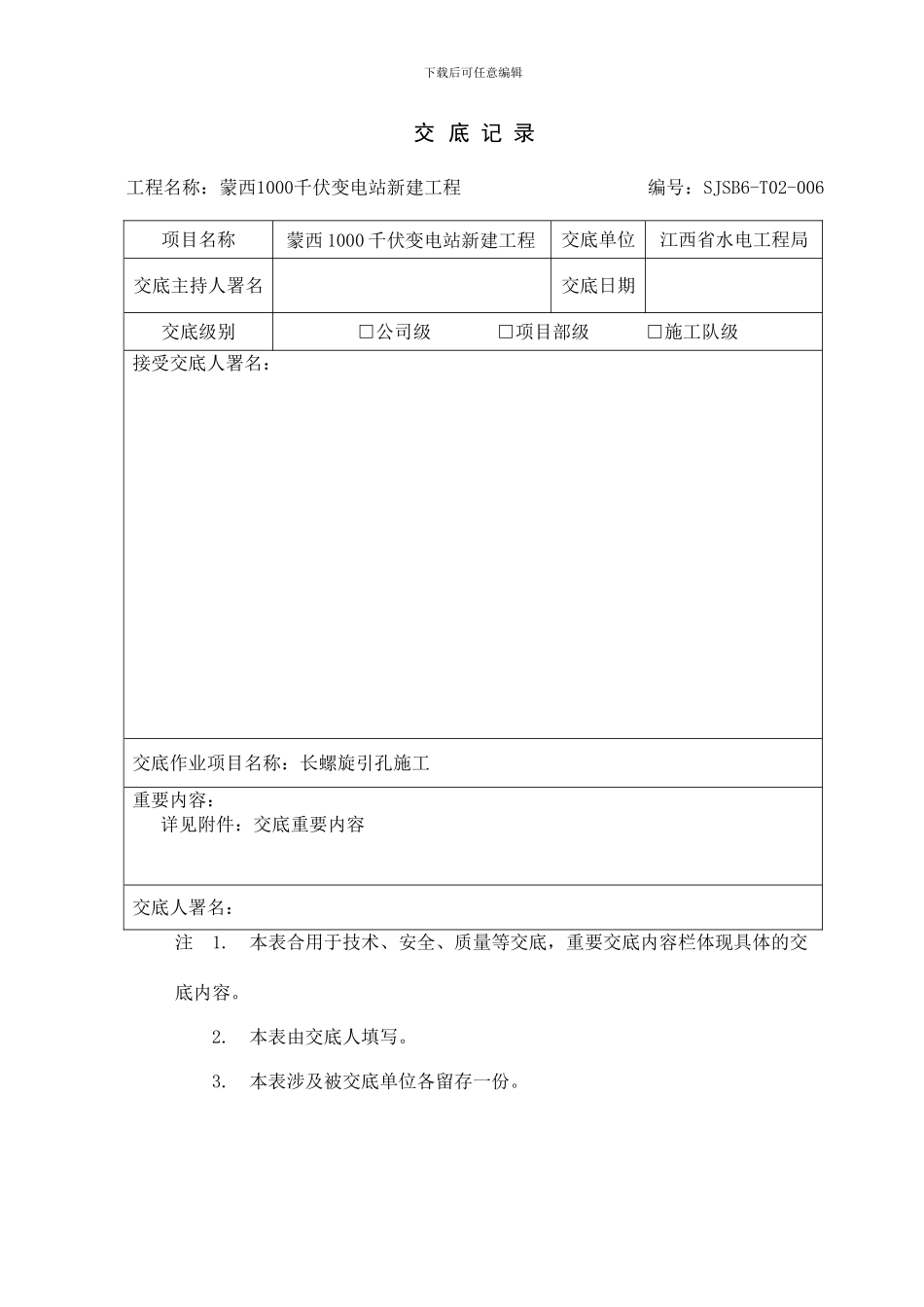

下载后可任意编辑交 底 记 录 工程名称：蒙西1000千伏变电站新建工程 编号：SJSB6-T02-004项目名称蒙西 1000 千伏变电站新建工程 交底单位江西省水电工程局交底主持人署名交底日期交底级别□公司级 □项目部级 □施工队级接受交底人署名：交底作业项目名称：长螺旋引孔施工重要内容： 详见附件：交底重要内容交底人署名：注 1. 本表合用于技术、安全、质量等交底，重要交底内容栏体现具体的交底内容。 2. 本表由交底人填写。 3. 本表涉及被交底单位各留存一份。交 底 记 录下载后可任意编辑 工程名称：蒙西1000千伏变电站新建工程 编号：SJSB6-T02-005项目名称蒙西 1000 千伏变电站新建工程 交底单位江西省水电工程局交底主持人署名交底日期交底级别□公司级 □项目部级 □施工队级接受交底人署名：交底作业项目名称：长螺旋引孔施工重要内容： 详见附件：交底重要内容交底人署名：注 1. 本表合用于技术、安全、质量等交底，重要交底内容栏体现具体的交底内容。 2. 本表由交底人填写。 3. 本表涉及被交底单位各留存一份。下载后可任意编辑交 底 记 录 工程名称：蒙西1000千伏变电站新建工程 编号：SJSB6-T02-006项目名称蒙西 1000 千伏变电站新建工程 交底单位江西省水电工程局交底主持人署名交底日期交底级别□公司级 □项目部级 □施工队级接受交底人署名：交底作业项目名称：长螺旋引孔施工重要内容： 详见附件：交底重要内容交底人署名：注 1. 本表合用于技术、安全、质量等交底，重要交底内容栏体现具体的交底内容。 2. 本表由交底人填写。 3. 本表涉及被交底单位各留存一份。下载后可任意编辑长螺旋引孔施工技术交底 本工程桩基础采纳静压式 PHC 管桩，管桩型号为 PHC-B-500(100)，工程桩设计长度为 10~20 米。自 2024 年 06 月 05 日开工以来，有 95%以上的 PHC 管桩不能打到设计标高，为此根据设计规定后续管桩采纳引孔施工。1、设计规定 （1）Φ500㎜管桩的引孔直径为 400㎜，引孔有效桩长为 18m。引孔的垂直度规定满足不超过桩长的 1%。，桩位偏差不得大于 50mm。 （2）施工区域根据试桩情况和地质报告由设计、业主、监理确认。2、施工准备 （1）施工现场已经平整压密，达成三通一平。 （2）摸清施工现场面貌，了解设计意图，熟悉地质条件以及掌握所使用的各种机械、仪器性能和配备情况。 （3）掌握气象资料，以便综合组织全过程的均衡施工，制定雨季的施工...
