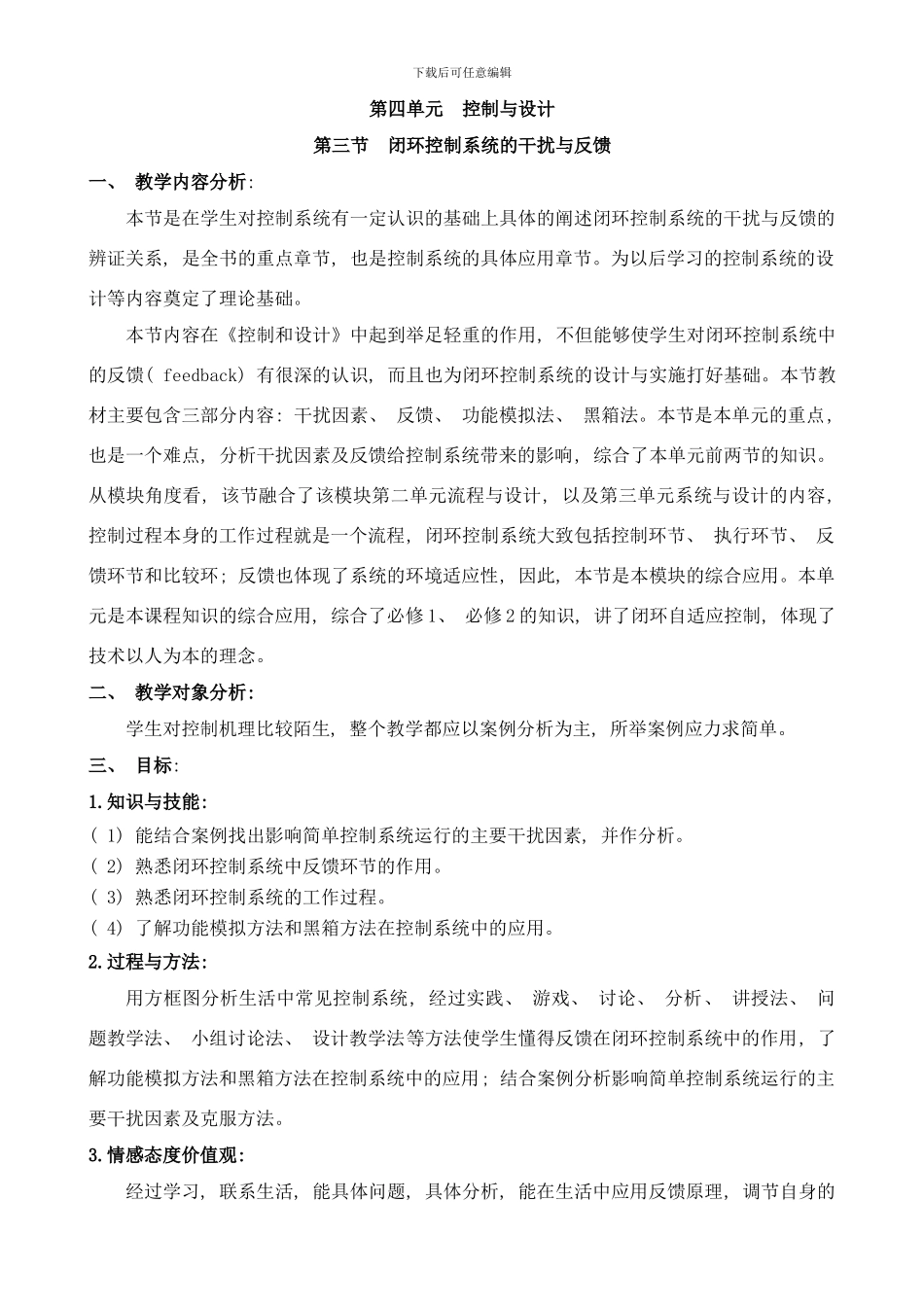

下载后可任意编辑第四单元 控制与设计第三节 闭环控制系统的干扰与反馈一、 教学内容分析: 本节是在学生对控制系统有一定认识的基础上具体的阐述闭环控制系统的干扰与反馈的辨证关系, 是全书的重点章节, 也是控制系统的具体应用章节。为以后学习的控制系统的设计等内容奠定了理论基础。本节内容在《控制和设计》中起到举足轻重的作用, 不但能够使学生对闭环控制系统中的反馈( feedback) 有很深的认识, 而且也为闭环控制系统的设计与实施打好基础。本节教材主要包含三部分内容: 干扰因素、 反馈、 功能模拟法、 黑箱法。本节是本单元的重点, 也是一个难点, 分析干扰因素及反馈给控制系统带来的影响, 综合了本单元前两节的知识。从模块角度看, 该节融合了该模块第二单元流程与设计, 以及第三单元系统与设计的内容, 控制过程本身的工作过程就是一个流程, 闭环控制系统大致包括控制环节、 执行环节、 反馈环节和比较环; 反馈也体现了系统的环境适应性, 因此, 本节是本模块的综合应用。本单元是本课程知识的综合应用, 综合了必修 1、 必修 2 的知识, 讲了闭环自适应控制, 体现了技术以人为本的理念。二、 教学对象分析: 学生对控制机理比较陌生, 整个教学都应以案例分析为主, 所举案例应力求简单。三、 目标: 1.知识与技能: ( 1) 能结合案例找出影响简单控制系统运行的主要干扰因素, 并作分析。( 2) 熟悉闭环控制系统中反馈环节的作用。( 3) 熟悉闭环控制系统的工作过程。( 4) 了解功能模拟方法和黑箱方法在控制系统中的应用。2.过程与方法: 用方框图分析生活中常见控制系统, 经过实践、 游戏、 讨论、 分析、 讲授法、 问题教学法、 小组讨论法、 设计教学法等方法使学生懂得反馈在闭环控制系统中的作用, 了解功能模拟方法和黑箱方法在控制系统中的应用; 结合案例分析影响简单控制系统运行的主要干扰因素及克服方法。3.情感态度价值观: 经过学习, 联系生活, 能具体问题, 具体分析, 能在生活中应用反馈原理, 调节自身的下载后可任意编辑心理、 学习与生活。培育学生的观察能力, 体验学习乐趣。渗透安全教育、 德育教育、 环保等教育。四、 教学重难点: 1.教学重点: 干扰因素; 反馈与闭环系统的工作原理; 开环控制系统与闭环控制系统的选用。2.教学难点: 干扰因素的判定; 闭环系统的工作原理; 功能模拟方法、 黑箱方法。五、 教学概述: 经过人们熟悉的例子来说明在控...
