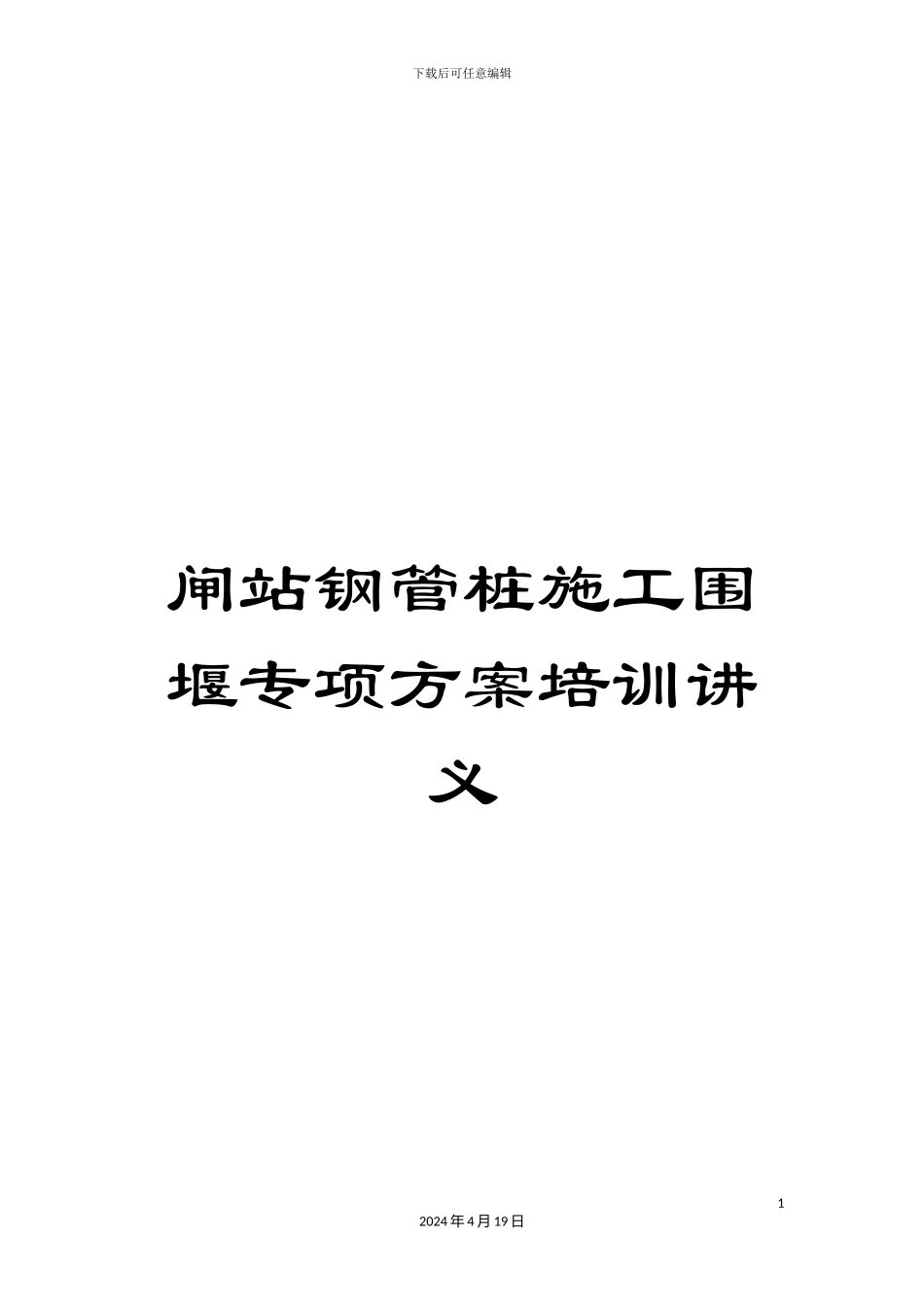

闸站钢管桩施工围堰专项方案培训讲义VIP专享

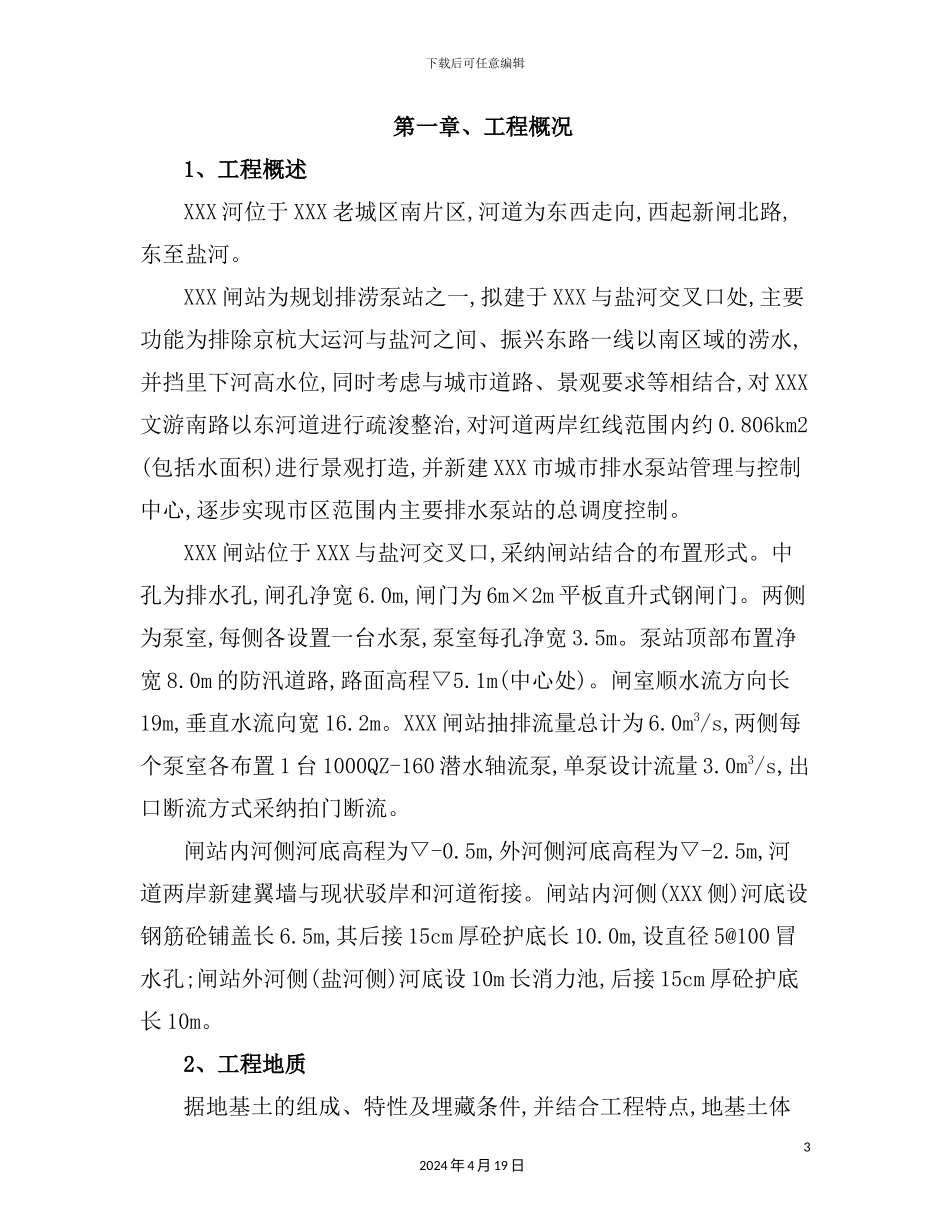

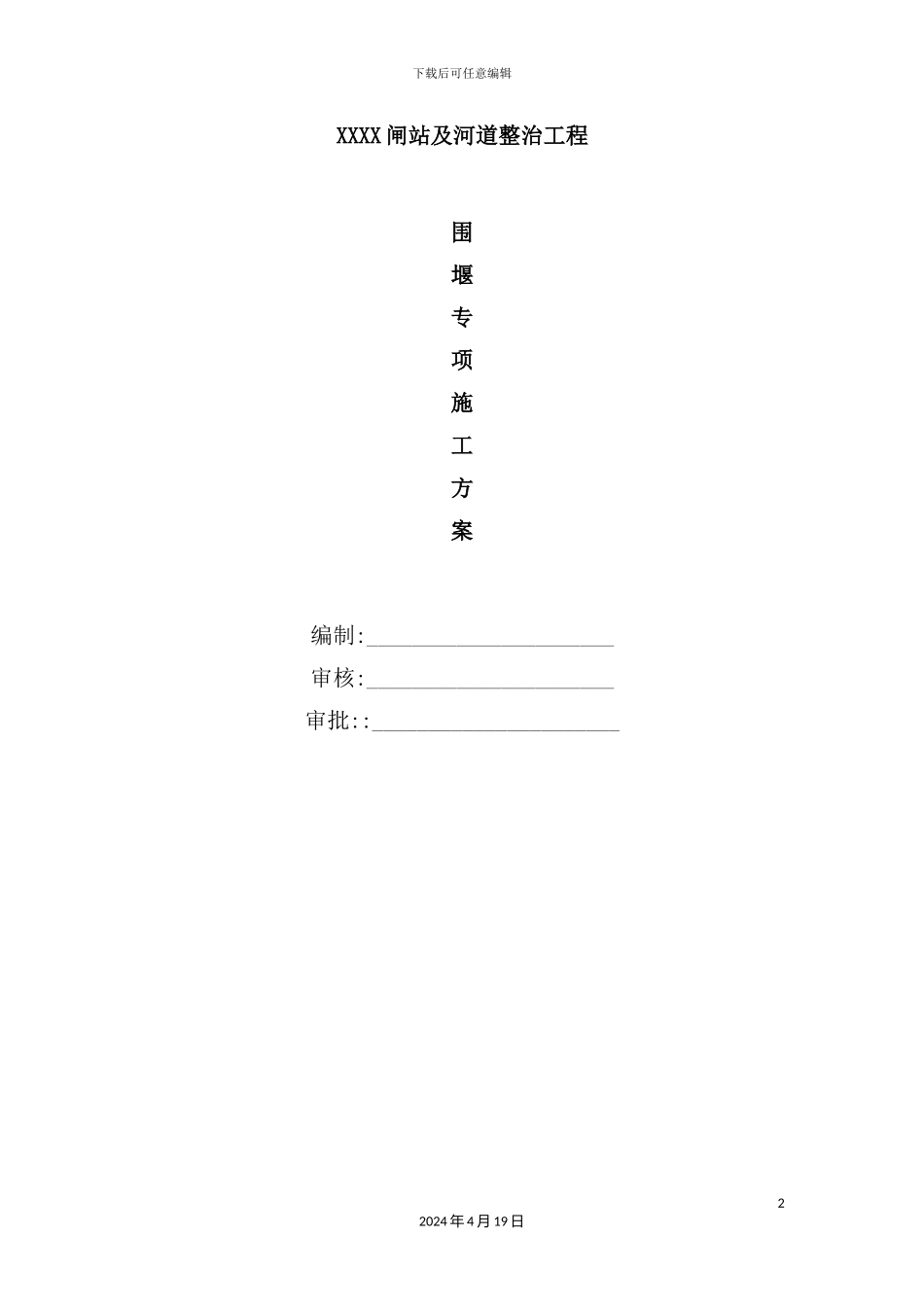

下载后可任意编辑闸站钢管桩施工围堰专项方案培训讲义12024 年 4 月 19 日下载后可任意编辑XXXX 闸站及河道整治工程围堰专项施工方案编制:______________________审核:______________________审批::______________________22024 年 4 月 19 日下载后可任意编辑第一章、工程概况1、工程概述XXX 河位于 XXX 老城区南片区,河道为东西走向,西起新闸北路,东至盐河。XXX 闸站为规划排涝泵站之一,拟建于 XXX 与盐河交叉口处,主要功能为排除京杭大运河与盐河之间、振兴东路一线以南区域的涝水,并挡里下河高水位,同时考虑与城市道路、景观要求等相结合,对 XXX文游南路以东河道进行疏浚整治,对河道两岸红线范围内约 0.806km2 (包括水面积)进行景观打造,并新建 XXX 市城市排水泵站管理与控制中心,逐步实现市区范围内主要排水泵站的总调度控制。XXX 闸站位于 XXX 与盐河交叉口,采纳闸站结合的布置形式。中孔为排水孔,闸孔净宽 6.0m,闸门为 6m×2m 平板直升式钢闸门。两侧为泵室,每侧各设置一台水泵,泵室每孔净宽 3.5m。泵站顶部布置净宽 8.0m 的防汛道路,路面高程▽5.1m(中心处)。闸室顺水流方向长19m,垂直水流向宽 16.2m。XXX 闸站抽排流量总计为 6.0m3/s,两侧每个泵室各布置 1 台 1000QZ-160 潜水轴流泵,单泵设计流量 3.0m3/s,出口断流方式采纳拍门断流。闸站内河侧河底高程为▽-0.5m,外河侧河底高程为▽-2.5m,河道两岸新建翼墙与现状驳岸和河道衔接。闸站内河侧(XXX 侧)河底设钢筋砼铺盖长 6.5m,其后接 15cm 厚砼护底长 10.0m,设直径 5@100 冒水孔;闸站外河侧(盐河侧)河底设 10m 长消力池,后接 15cm 厚砼护底长 10m。2、工程地质据地基土的组成、特性及埋藏条件,并结合工程特点,地基土体32024 年 4 月 19 日下载后可任意编辑自上而下分描述如下:第 1 层(Q4ml):人工堆土,为灰黄色重粉质壤土杂砂壤土,杂碎砖瓦、垃圾和植物根茎等杂物,土质不均,场地普遍分布,层厚 0.3~5.1m,平均层厚 1.7m,容许承载力[R]=70kPa。第 1-1 层(Q4al+pl):壤土,局部分布,层厚 1.5~3.0m,平均层厚2.3m,[R]=70kPa。第 2 层(Q3al):灰黄色重粉质壤土、粉质粘土,层厚 4.6~7.8m,平均层厚 6.3m,仅在孔 D001 处缺失,[R]=220kPa。第 3 层(Q3al):灰黄色重粉质壤土,层厚 1.2~3.8m,平均层厚 1.9m,场地普遍分布,[R]=160kPa。第 4 层(Q3al):灰黄色粉土、粉砂夹重粉质砂壤土,含云母,层厚2.8~4.3m,平均层厚 3.5m,场地普遍...
